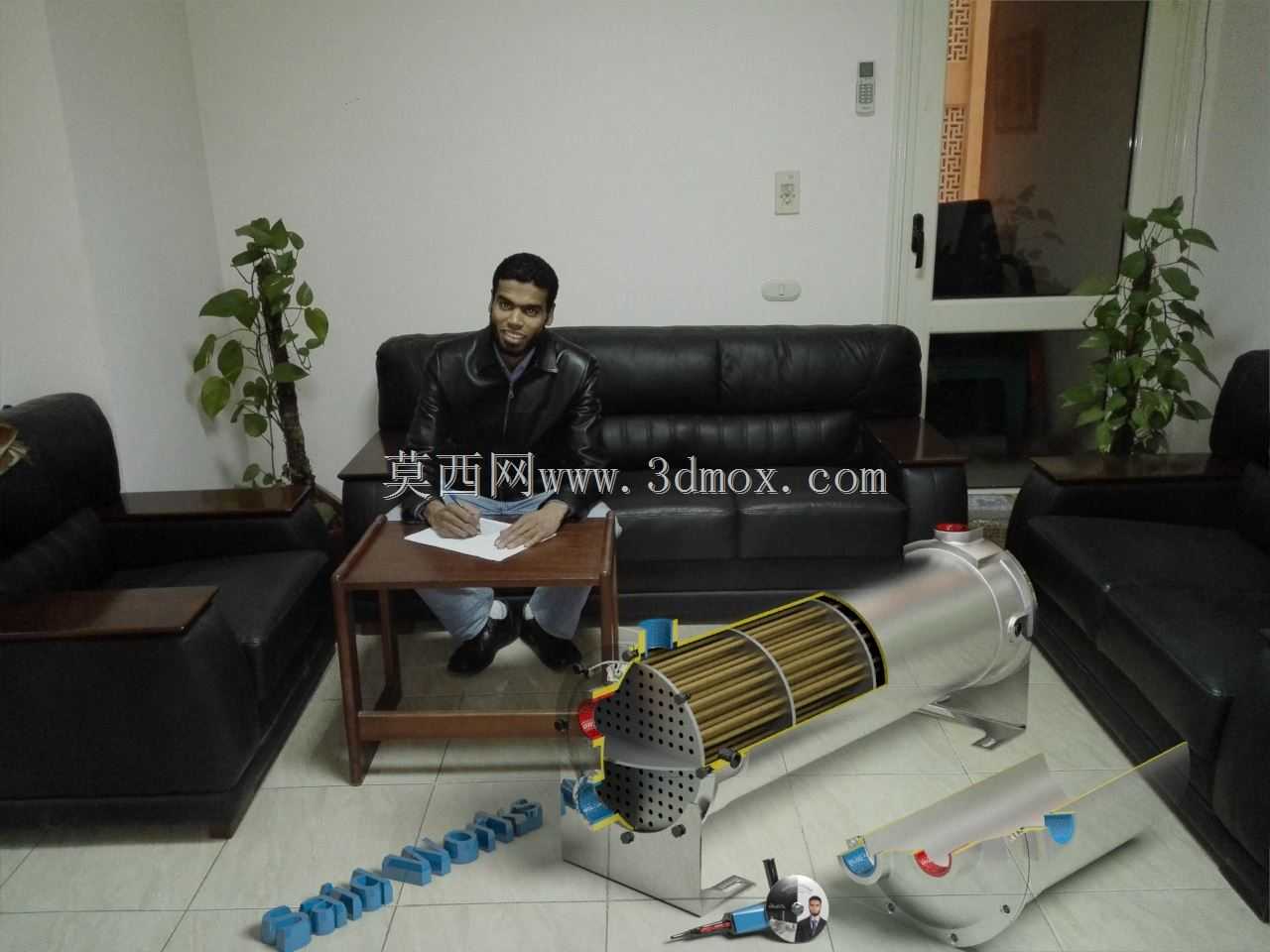

管壳式换热设备高精度结构三维数模

　　该管壳式换热结构的三维数模，完整还原了工业场景中列管换热器的全部核心构造，可直接用于化工、暖通、能源动力等领域的设备布局校核、管路匹配设计以及教学演示场景。在实际工业生产中，这类设备承担着不同温度流体间的热量传递任务，既可以作为加热器将冷态介质升温至工艺要求温度，也可作为冷凝器将气态介质冷凝为液态，或是作为冷却器带走工艺系统产生的废热，保障整套生产装置的温度参数稳定在合理区间。从结构设计逻辑来看，模型严格遵循等比例还原原则，壳体采用卧式圆筒形承压结构，两端配置可拆卸的管箱与管板组件，内部管束按正三角形排布，既保证了足够的传热面积，也兼顾了壳程流体的扰动效果，减少传热死区的存在。管板与管束的连接结构、折流板的间距与开孔尺寸、

　　支座的安装孔位都做了精准还原，折流板采用单弓形结构，能够引导壳程流体呈S形流经管束外侧，大幅提升壳程侧的对流传热系数，同时也对管束起到径向支撑作用，避免流体冲击造成管束振动损坏。从安装边界维度看，模型预留了完整的壳程进出口、管程进出口法兰接口，支座采用标准鞍式支座结构，安装孔的间距、孔径都匹配常规工业管道安装规范，设计人员在做厂区设备布置时，可直接调用该模型核对设备与周边管路、平台的净空距离，无需反复核对二维图纸的尺寸偏差。数模中还还原了管束抽装的空间预留结构，管箱侧预留了足够的检修操作空间，方便后期运维时抽出管束进行清洗、更换损坏的换热管，这一细节也贴合石油化工装置定期检修的实际需求。模型的各部件装配关系完全符合实际装配逻辑，

　　管程与壳程的密封结构、法兰连接的螺栓排布都做了细化，能够直观展示介质的流动路径：管程流体从一端管箱进入，分流至各换热管内部流向另一端管箱汇集流出，壳程流体则从壳体侧部接口进入，在折流板的引导下横向冲刷管束外表面，完成热量交换后从壳体另一侧的接口流出。对于从事换热设备选型、工艺系统设计的工程师而言，该数模可直观呈现不同工况下设备的结构匹配性，也可作为非标换热设备改型设计的基础参考框架，帮助设计人员快速完成结构方案的迭代，减少前期建模的重复工作量。
