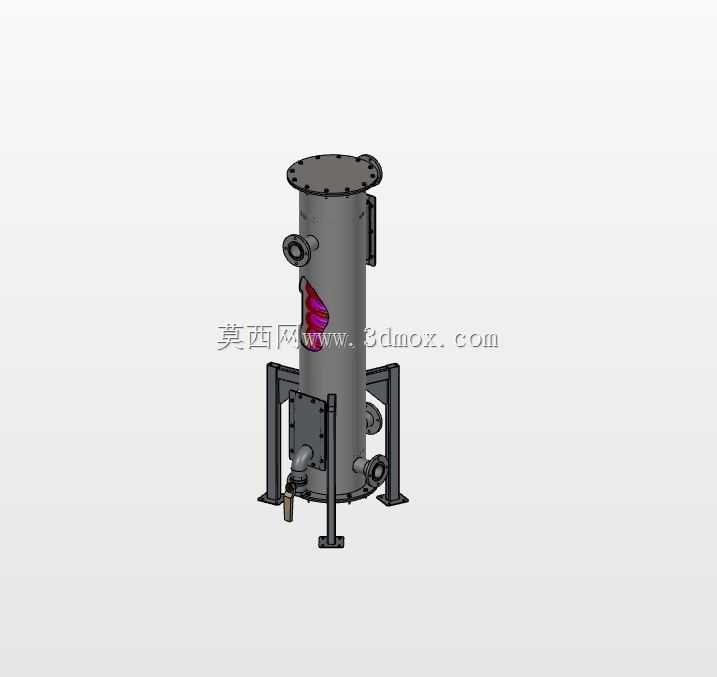

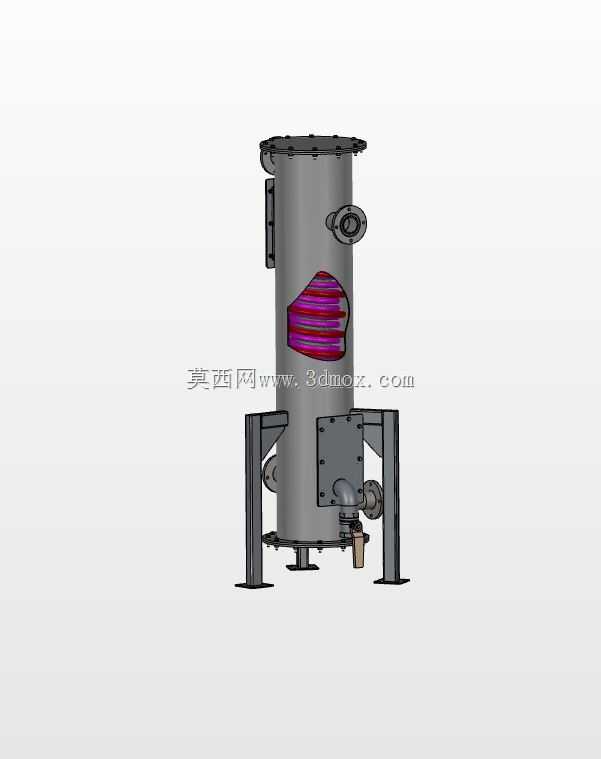

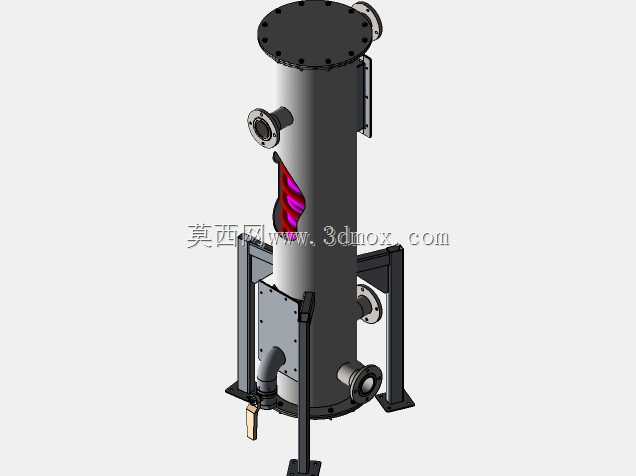

立式恩瓦尔换热设备三维结构设计

　　这款立式换热设备的三维结构设计，首先要考虑的是现场安装的边界约束，多数油气集输站点、小型化工装置的预留安装位多为窄长型竖向空间，因此采用立式筒体布局能最大程度压缩水平方向占地，支腿的安装孔位间距、筒体直径、顶部封头到排污口的竖向总高度，都匹配常规撬装站点的设备安装预留尺寸，不需要额外改造基础就能直接适配现有撬架的安装点位。从实际用途来看，这类设备主要用于介质间的热量传递，在天然气调压场站里，它可以对节流降压后的低温天然气进行加热，避免管线出现冰堵影响输气效率；在小型化工循环系统中，它也能完成工艺流体的冷却或预热，保证后续反应单元的介质温度稳定在工艺要求区间。设计思路上没有采用复杂的异形结构，筒体选用标准等径直筒段，

　　上下采用标准椭圆形封头，加工时可以直接选用标准封头坯料，减少定制加工的成本与周期；侧面的介质接口采用径向布置，不同口径的接口分别对应热媒进口、冷媒进口、介质出口、排污口、测温测压接口，每个接口的伸出长度都考虑了现场配管的操作空间，不会出现管线安装时扳手操作空间不足的问题。筒体侧面设置的检修口，位置刚好对应内部换热管束的抽芯方向，后期检修时不需要整体拆卸设备，只需要打开检修口盖板就能完成管束的清理或密封件更换，大幅降低运维的工作量。支腿采用型钢焊接结构，支腿与筒体的连接位置增设了加强垫板，避免设备满液运行时支腿连接处的筒体局部应力超标，支腿底部的地脚板预留长圆孔，可以抵消基础施工时的小范围尺寸偏差，降低现场安装的对位难度。

　　设备顶部的法兰采用凹凸面密封结构，适配中低压工况的密封要求，不需要额外增加密封辅助结构就能保证运行时无介质泄漏；筒体侧面预留的液位、温度检测接口位置，都避开了内部流体的扰流区，保证检测元件采集的数据准确，不会因为流体偏流导致检测值失真。建模过程中所有的焊缝位置都做了简化示意，结构件的倒角、圆角都按照实际加工工艺设置，没有出现无法落地的理想化尖角结构，导出的模型可以直接用于后续的工程图生成、安装模拟、配管干涉检查，不需要设计人员再做大量的结构修正。
