机用夹持固定台虎钳三维建模设计

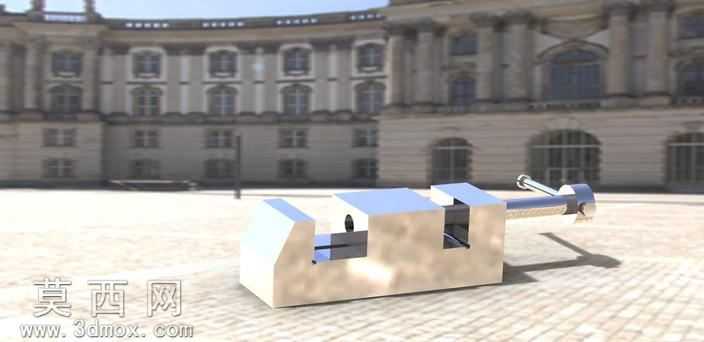

本次台虎钳三维建模以机加工场景下的工件夹持需求为核心设计出发点，依托SolidWorks平台完成全参数化建模，整体结构严格遵循机用台虎钳的实际传动与夹持逻辑，可完整还原台虎钳的真实工作状态。建模过程中首先对台虎钳的核心功能模块进行拆分，将整体结构划分为固定钳身、活动钳身、丝杠传动副、夹持垫块、操作手柄五大核心组成部分，每一部分均采用独立零件建模后完成虚拟装配，装配过程中严格匹配各零件的配合公差，添加了符合机械运动逻辑的配合约束，可实现活动钳身沿导轨方向的平稳进给运动，完整模拟台虎钳的开合夹持动作。材质渲染阶段针对不同零件的实际加工材质进行区分设置：固定钳身与活动钳身采用铸铁材质参数，还原铸铁件特有的哑光深灰金属质感，表面添加细微的铸造纹理提升真实感；丝杠与操作手柄采用调质钢材材质，设置适度的金属反光效果，表现机加工金属件的光滑表面特性；夹持垫块位置设置为淬火钢材质，表面做磨砂质感处理，还原钳口部位的高硬度耐磨特性；活动钳身上的红色部件采用喷塑漆面材质，设置柔和的漫反射效果，还原工业漆面的视觉表现。结构设计上充分考虑台虎钳的实际使用强度，固定钳身底部设置平整的安装基准面，可适配机床工作台的安装固定需求；钳口部位设计有交叉防滑齿纹结构，可提升夹持工件时的摩擦力，避免加工过程中工件出现滑移；丝杠传动副采用梯形螺纹结构建模，还原台虎钳大夹紧力的传动特性，操作手柄采用加长力臂设计，符合手动操作的施力逻辑，可通过较小的操作力获得足够的夹持锁紧力。整体建模过程中对所有零件的倒角、退刀槽等工艺细节均做了还原，避免出现不符合机械加工常识的尖锐棱角结构，各活动部件之间预留了合理的装配间隙，既保证虚拟装配无干涉，也符合实际产品的装配工艺要求，最终渲染效果可清晰展示台虎钳的整体结构与各部件的装配关系，可用于机械结构教学、工装设计参考等场景。
