机加工工位手动夹持台虎钳结构

　　在常规机械加工、钳工装配、小型工件修配的工位场景中，这类手动台虎钳是工位上最基础也最高频使用的夹持类工装，多数中小型机加工车间、维修班组、实训教学工位都会配置同类型夹持设备，用来固定待加工的金属、非金属工件，避免钻孔、锉修、攻丝、装配工序中工件出现位移，影响加工精度或者造成操作安全隐患。从结构设计逻辑来看，这款台虎钳采用固定钳身搭配活动钳身的经典布局，固定钳身作为整个夹具的承载基座，底部预留的安装孔位可以直接通过螺栓锁紧在钳工工作台或者机床辅助台面上，安装边界需要匹配工作台的T型槽间距，常规安装时需要保证钳身水平度偏差不超过0.1mm每米，避免夹持工件时出现受力倾斜，导致加工面垂直度超差。

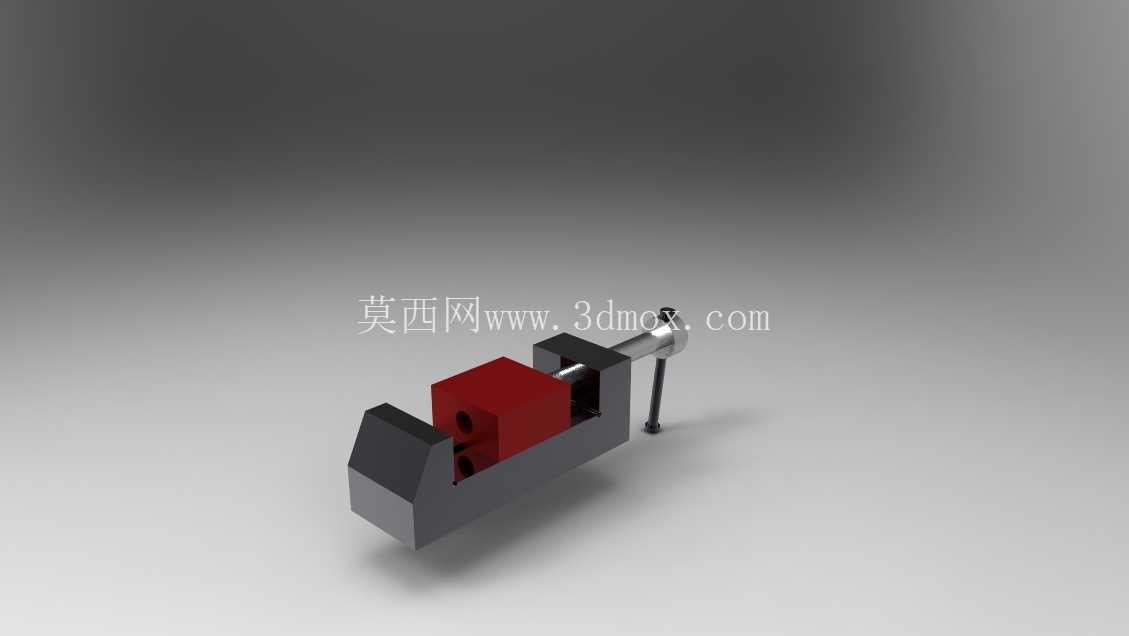

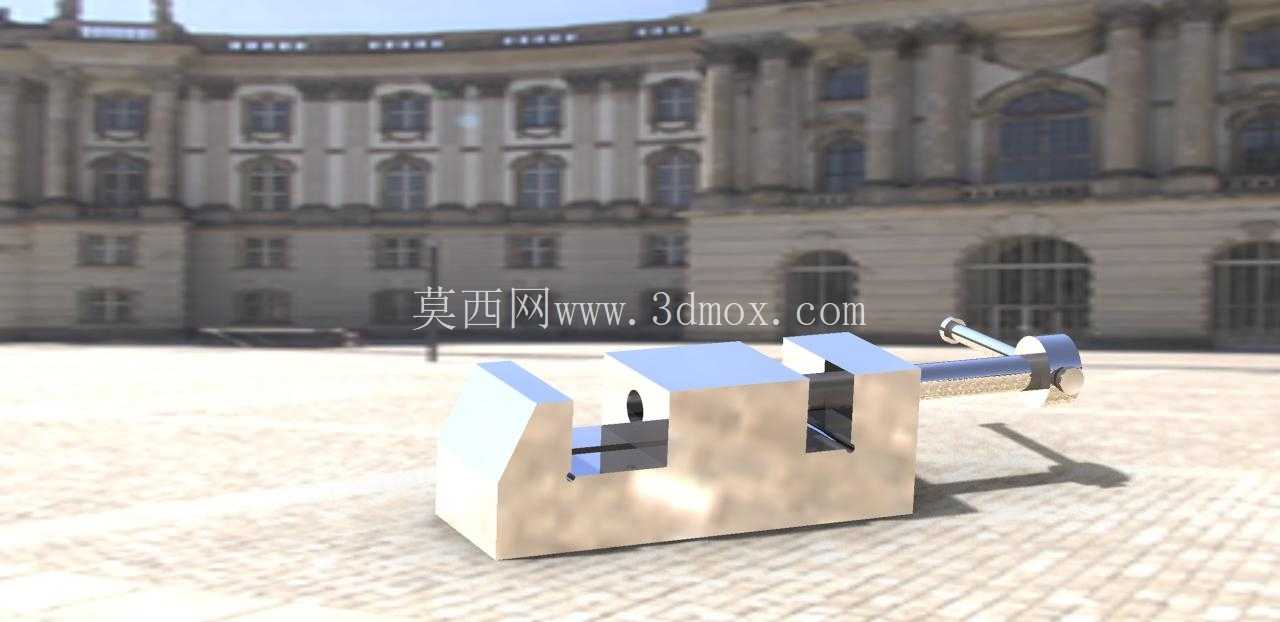

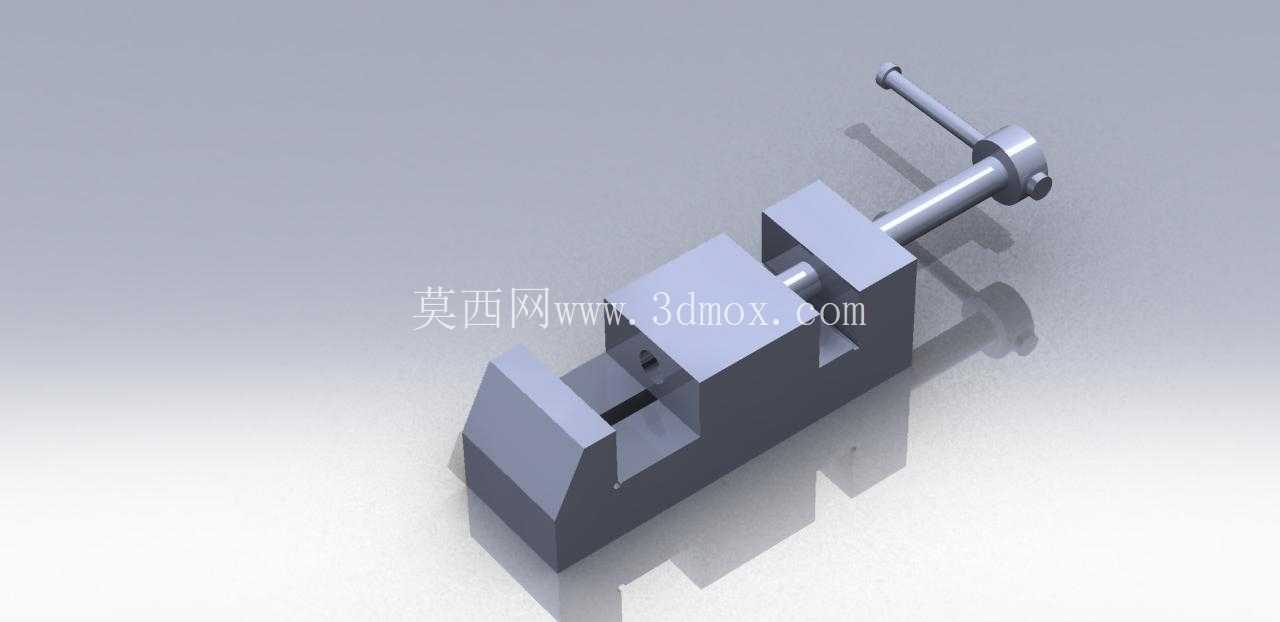

　　活动钳身通过梯形丝杠副实现进给移动，梯形丝杠的自锁特性可以保证夹持状态下不会因为加工过程中的振动出现松脱，丝杠端部的转动手柄采用杠杆力臂设计，操作人员不需要借助额外加力杆，仅通过手部力量转动手柄就能产生足够的夹持力，针对不同硬度的工件，可以通过控制手柄的转动力矩调整夹持力度，避免薄壁工件、软质材质工件被夹伤变形。钳口部分采用可拆卸式的硬化钳口板，钳口表面加工有交叉网纹，用来增加夹持时的摩擦力，针对表面精度要求高的工件，也可以更换为铜质或者尼龙材质的软钳口，避免夹伤工件已加工表面。

　　从功能特性上看，这款台虎钳的钳口开合行程覆盖了常规小型工件的夹持尺寸范围，固定钳身和活动钳身的配合面经过刮研处理，移动过程中的间隙控制在0.02mm以内，保证夹持时活动钳身不会出现上下翘动，保证工件夹持后的平行度。在实际使用场景中，这类台虎钳除了常规的机加工夹持用途，也可以配合小型工装完成小零件的压装、校直、折弯等辅助工序，是钳工工位不可或缺的基础工具。设计过程中，整体结构优先考虑刚性和耐用性，钳身主体采用铸铁材质铸造后经过时效处理，消除铸造内应力，避免长期使用后出现钳身变形，丝杠部分采用中碳钢调质处理，表面硬度达到HB220-250，保证长期反复转动磨损下依然保持传动精度，钳口板经过淬火处理，硬度达到HRC45-50，长期夹持硬质金属工件也不会出现过快磨损。

　　安装尺寸方面，这类台虎钳的整体占地尺寸适配常规宽度的钳工工作台，安装时需要保证钳口高度匹配操作人员的手肘高度，通常钳口距离地面高度在900-1000mm区间，适配多数操作人员站立操作的姿态，降低长时间操作的疲劳感。在三维建模过程中，需要重点保证丝杠和螺母的配合间隙、活动钳身和固定钳身的导轨配合公差，所有装配关系需要符合实际工装的装配逻辑，运动仿真过程中要保证丝杠转动时活动钳身的移动平顺无卡滞，各个连接部位的螺栓孔位、安装基准面的尺寸要和实际量产的同类型虎钳参数保持一致，确保模型可以直接用于工装布局设计、工位规划的参考，也可以用于教学演示中夹具结构原理的展示。不同于重型机用虎钳，这类手动台虎钳更侧重便携性和操作灵活性，不需要搭配液压或者气动动力源，纯手动操作的结构故障率极低，日常维护只需要定期给丝杠和导轨配合面涂抹润滑脂，就能保证长期顺畅使用，在小型维修站点、家庭工坊、职业院校实训车间这类场景中，这类结构的台虎钳适用性极强，能够覆盖绝大多数小型工件的夹持需求。
