带键槽阶梯式传动轴机械结构设计

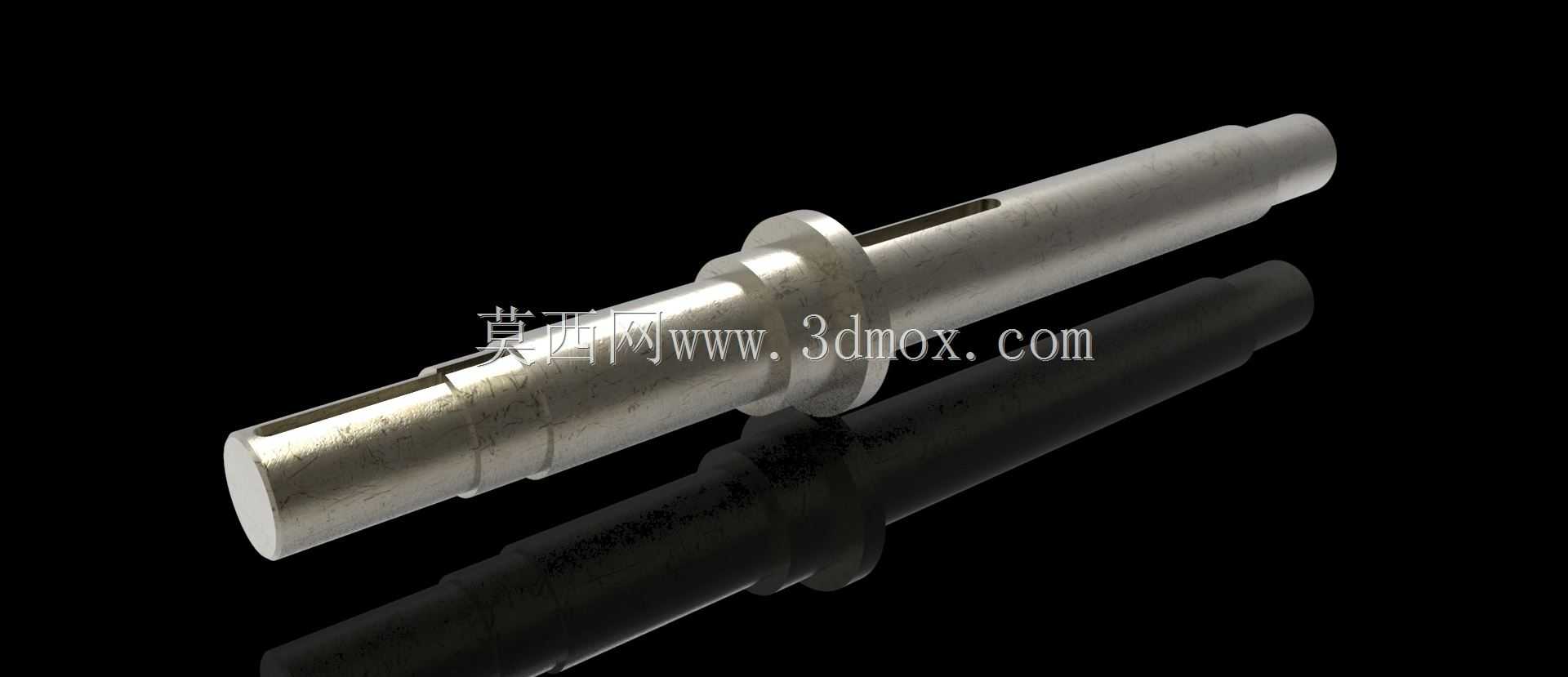

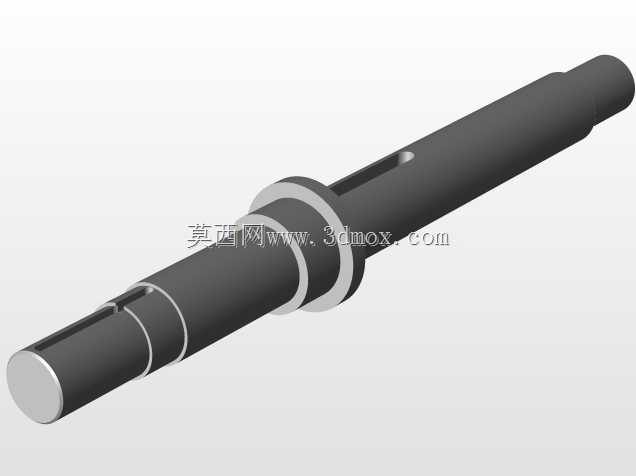

　　这类带中间凸缘、双端键槽的阶梯轴，是传动系统里承担扭矩传递、支撑回转零件的核心构件，日常在轻工输送设备、小型机床进给单元、通用减速机的动力输出端都能见到它的身影，区别于光轴的单一支撑作用，它的多段阶梯结构本身就承担了轴向定位的功能，不需要额外加装过多的定位套就能完成齿轮、带轮、轴承的安装限位。从结构设计逻辑来看，轴身的直径变化是严格按照受力分布来排布的，中间凸缘位置是整根轴的轴向定位基准，安装时凸缘的两个端面分别贴合箱体轴承座端面和传动轮的定位面，能抵消传动过程中产生的轴向窜动，避免回转零件出现位置偏移。两端开设的键槽是扭矩传递的核心配合结构，键槽的宽度、深度以及在轴段上的位置，都对应了标准平键的安装尺寸，

　　装配时平键嵌入轴槽与轮毂槽之间，就能把轴的旋转扭矩平稳传递到配套的带轮、齿轮或者联轴器上，不会出现传动打滑的问题。在安装边界的考量上，各段轴颈的尺寸公差是按照配合需求分级设计的，安装轴承的轴段采用过渡配合精度，能保证轴承内圈与轴同步旋转，同时不会因为过盈量过大导致轴承装配时出现内圈涨大影响游隙；安装传动件的轴段公差略松，方便现场拆装维护，不需要借助大型工装就能完成零件更换。轴两端的倒角设计除了去除加工毛刺之外，也能在装配时起到导向作用，避免零件穿装时刮伤配合面，影响装配精度。实际工况下，这类轴的受力以扭转剪切力为主，同时会承受传动件自重带来的少量弯曲载荷，所以轴肩位置都做了圆角过渡，避免应力集中导致的轴身断裂，

　　延长零件的疲劳使用寿命。在设备运行过程中，整根轴通过两端轴承支撑在机架或者箱体上，中间凸缘分隔开不同的传动腔室，既可以阻挡润滑脂的泄漏，也能避免外界粉尘进入轴承配合位置，降低维护频率。设计时各段轴的长度尺寸是严格对应配套零件的安装宽度来确定的，不会出现传动件装配后出现轴向窜动间隙，也不会因为轴段过长导致零件无法锁紧，保证整个传动链的同轴度，减少运行过程中的振动和噪音。
