双铰接耳座式机械连接支撑构件

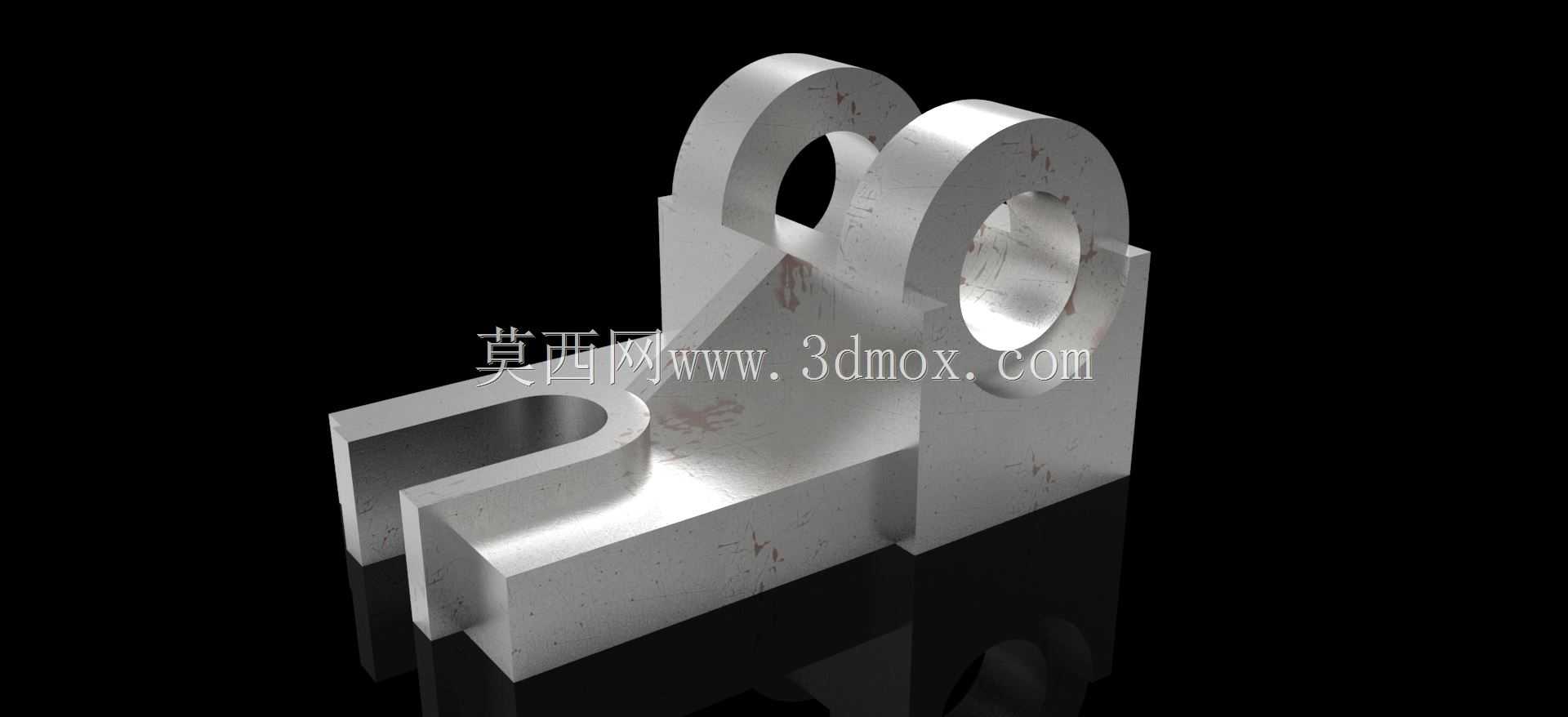

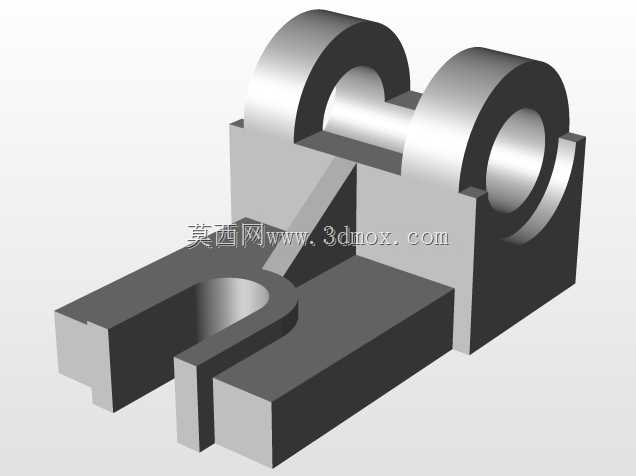

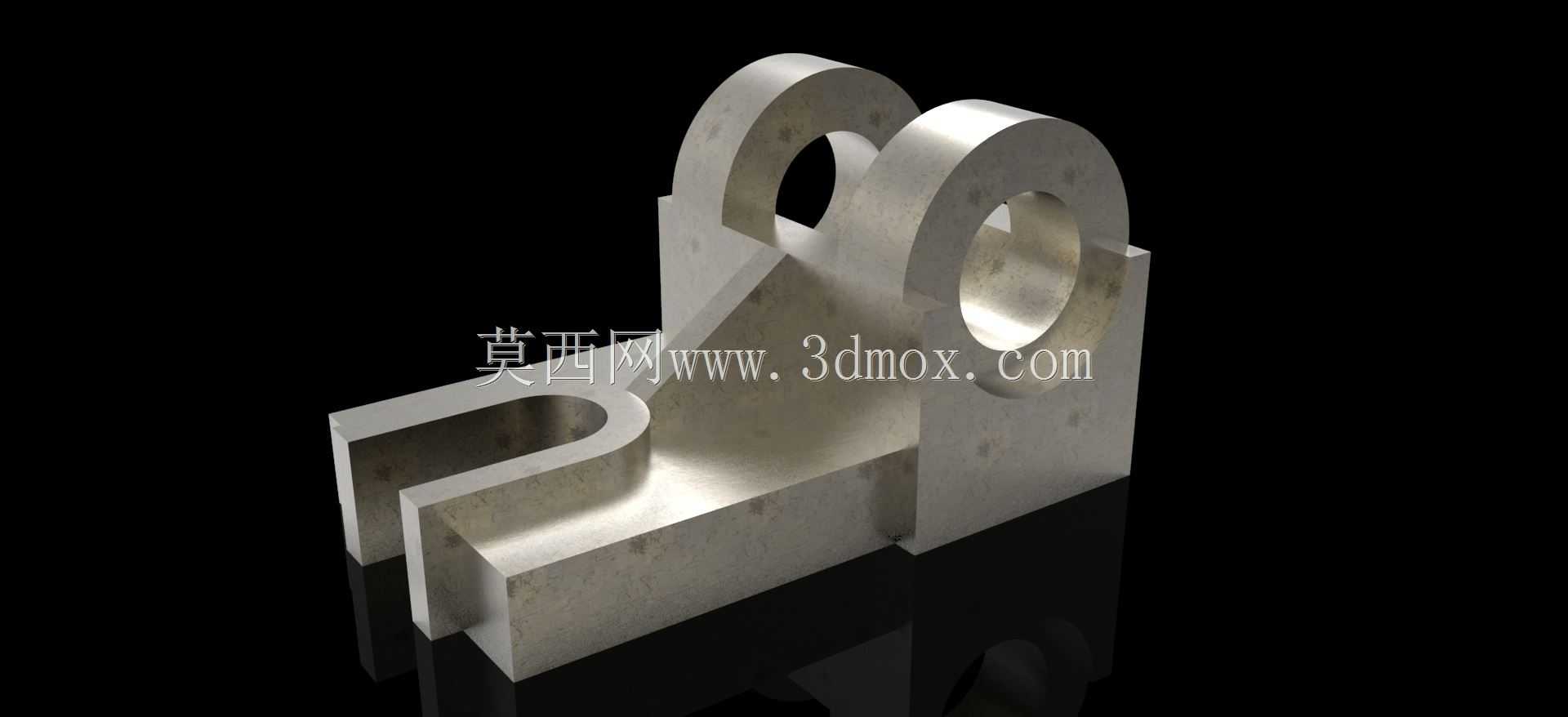

　　这类带双同轴铰接孔的L型支撑构件，多用于自动化生产线的连杆传动末端、工装夹具的角度调节工位，以及小型输送设备的侧装导向组件安装位，核心作用是为活动杆件提供稳定的回转支撑基准，同时承接来自传动方向的径向载荷与小幅轴向窜动力。从结构设计逻辑来看，构件下部的矩形实体基座是主要的安装承载面，底部预留的U型开槽并非减重设计，而是为了适配现场安装时的螺栓位置微调，允许安装人员在固定基座时根据实际装配公差调整横向位置，避免因机架焊接误差导致铰接孔与配套连杆的同轴度超差。上部两个平行布置的铰接耳板做了等厚设计，耳板内孔的同轴度公差通常控制在0.02mm以内，孔口位置做了微小的倒角处理，既可以消除机加工产生的锐边毛刺，

　　也能在装入铰接销轴时起到导向作用，减少装配过程中销轴与孔壁的刮蹭损伤。耳板与基座的过渡位置设置了渐变式加强筋，筋板的厚度从基座处向耳板方向逐步收窄，这种设计并非单纯为了节省材料，而是通过截面的平滑过渡降低应力集中系数，在承受交变载荷时避免转角位置出现疲劳裂纹，尤其适用于频繁往复摆动的工况。从安装边界来看，基座的底面平面度要求较高，安装时需要与配套的安装面完全贴合，若接触面存在间隙，会导致铰接耳板受载时产生附加弯矩，长期运行会造成耳板变形甚至断裂。两个铰接耳板的间距是固定的，配套的连杆接头宽度需要略小于耳板间距，预留0.1-0.2mm的装配间隙，既保证连杆摆动时不会卡滞，也能避免间隙过大导致的运行晃动。

　　构件的整体高度与铰接孔中心高度经过匹配设计，确保安装后铰接点的回转中心与配套传动件的运动轨迹处于同一平面，减少额外的侧向力。这类构件在实际应用中通常会根据载荷大小选择不同的材质，轻载工况下常用铝合金一体铣削成型，重载场景则会选用45号钢调质处理后加工，铰接孔内还可根据需求加装铜套或者滚动轴承，降低销轴转动时的磨损量，延长构件的整体使用寿命。在建模过程中需要重点关注耳板内孔与基座安装面的垂直度，以及两个耳板孔的同轴度约束，这些形位公差直接决定了构件装配后的运行顺畅度，若建模时忽略这些公差要求，生产出的零件很可能出现装配干涉、转动卡涩的问题。
