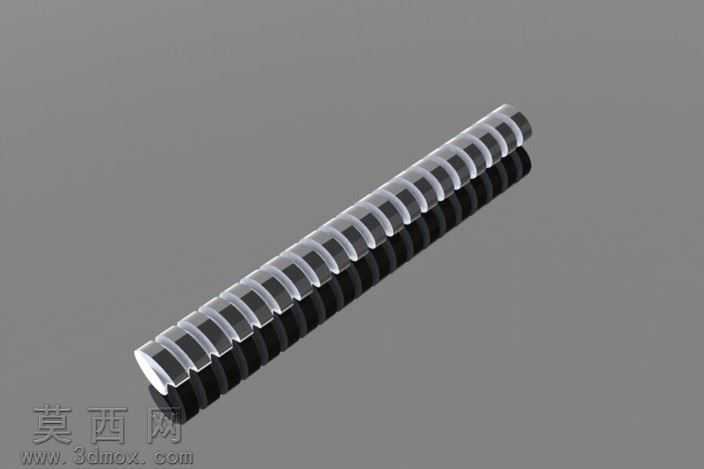

高精度滚珠丝杠轴三维结构设计

本作品为滚珠丝杠轴的三维实体建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械传动零件的设计规范与精度要求，完整还原了滚珠丝杠轴的核心结构特征。建模初期先梳理滚珠丝杠的传动原理，以螺旋传动的核心参数为基准搭建基础轮廓，首先绘制轴体的基准轴线，通过旋转凸台指令生成轴的主体基体，精准控制轴身各段的直径尺寸与长度比例，保证轴体的同轴度公差符合传动件的装配要求。针对丝杠的核心螺旋滚道结构，采用螺旋线扫描切除的方式完成建模，精准设定螺旋升角、滚道曲率半径、螺距等核心参数，确保滚道表面光滑连续，能够与滚珠形成顺畅的滚动配合，避免出现传动卡滞的结构缺陷。轴端的定位轴肩、装配倒角等细节结构均按照机械加工工艺要求逐一构建，轴肩的过渡圆角经过参数校核，既可以减少应力集中，又能满足配套轴承、螺母的装配定位需求。材质渲染阶段，针对金属轴类零件的特性，赋予高铬轴承钢材质属性，调整金属材质的粗糙度、反光度参数，还原淬硬处理后丝杠表面的金属光泽与精密加工质感，滚道区域单独调整材质反光参数，突出滚道磨削加工后的光滑表面特征，让渲染效果贴近真实工业零件的视觉表现。结构设计上充分考虑滚珠丝杠的传动特性，滚道的截面形状采用适配滚珠的圆弧构型，保证滚珠在滚道内的接触角符合设计要求，能够将滑动摩擦转化为滚动摩擦，大幅提升传动效率与定位精度。建模过程中对所有特征进行参数化关联，后续可根据不同的传动负载、行程需求快速调整螺距、轴径、滚道参数，适配不同的自动化传动场景。整体模型为实体结构，无破面、无重叠特征，所有几何元素的拓扑关系完整，可直接用于后续的虚拟装配、运动仿真、工程图导出等工作，能够为直线传动机构的设计提供精准的三维模型支撑，帮助设计人员快速完成进给系统的方案搭建与性能验证。
