多腔式塑料注塑成型模具结构设计

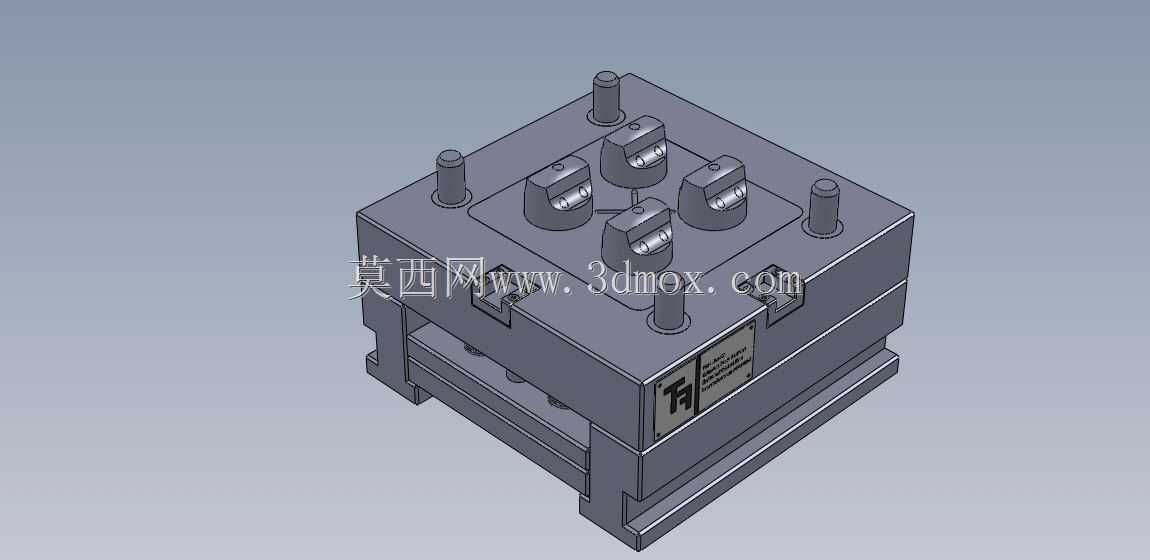

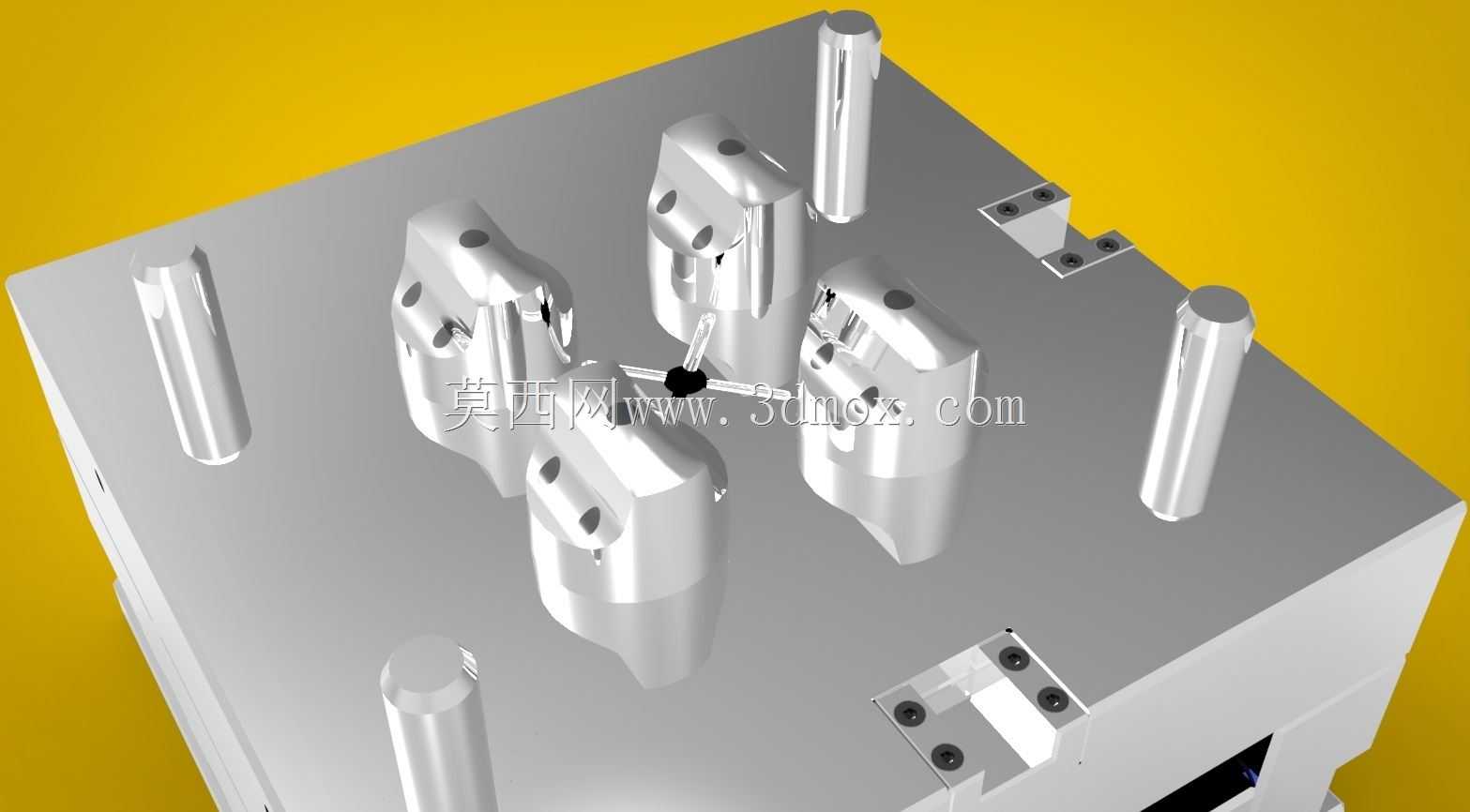

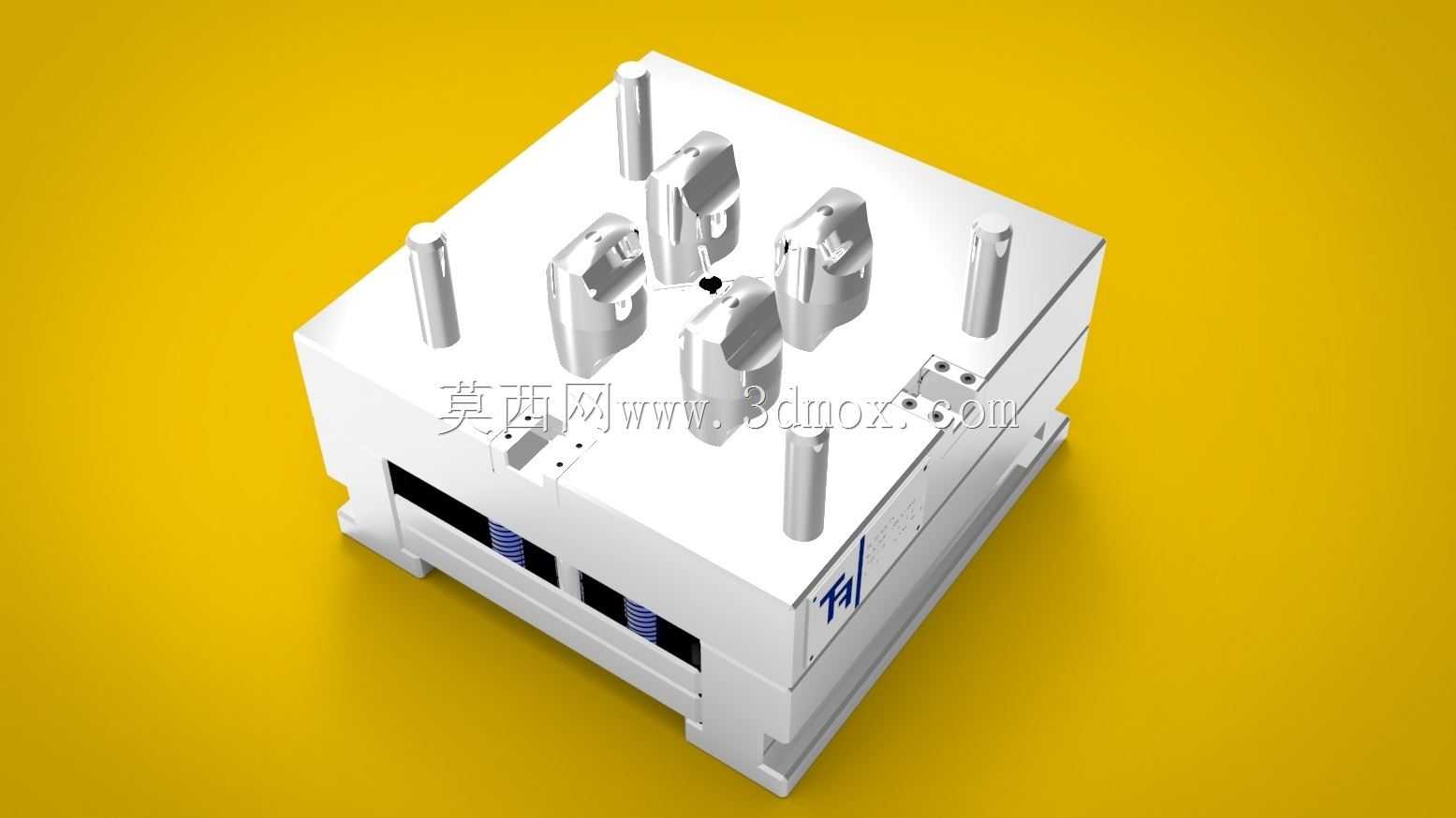

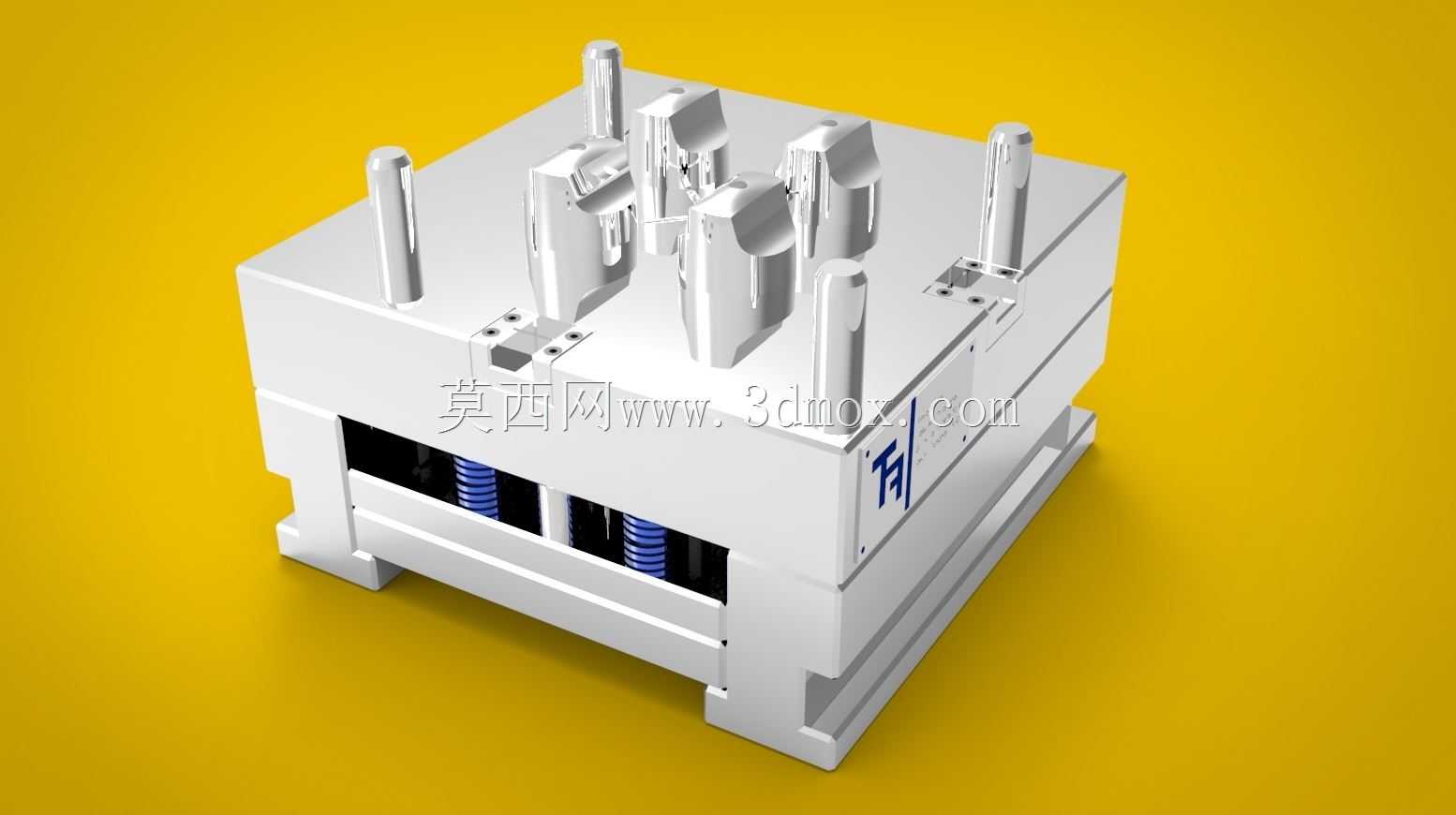

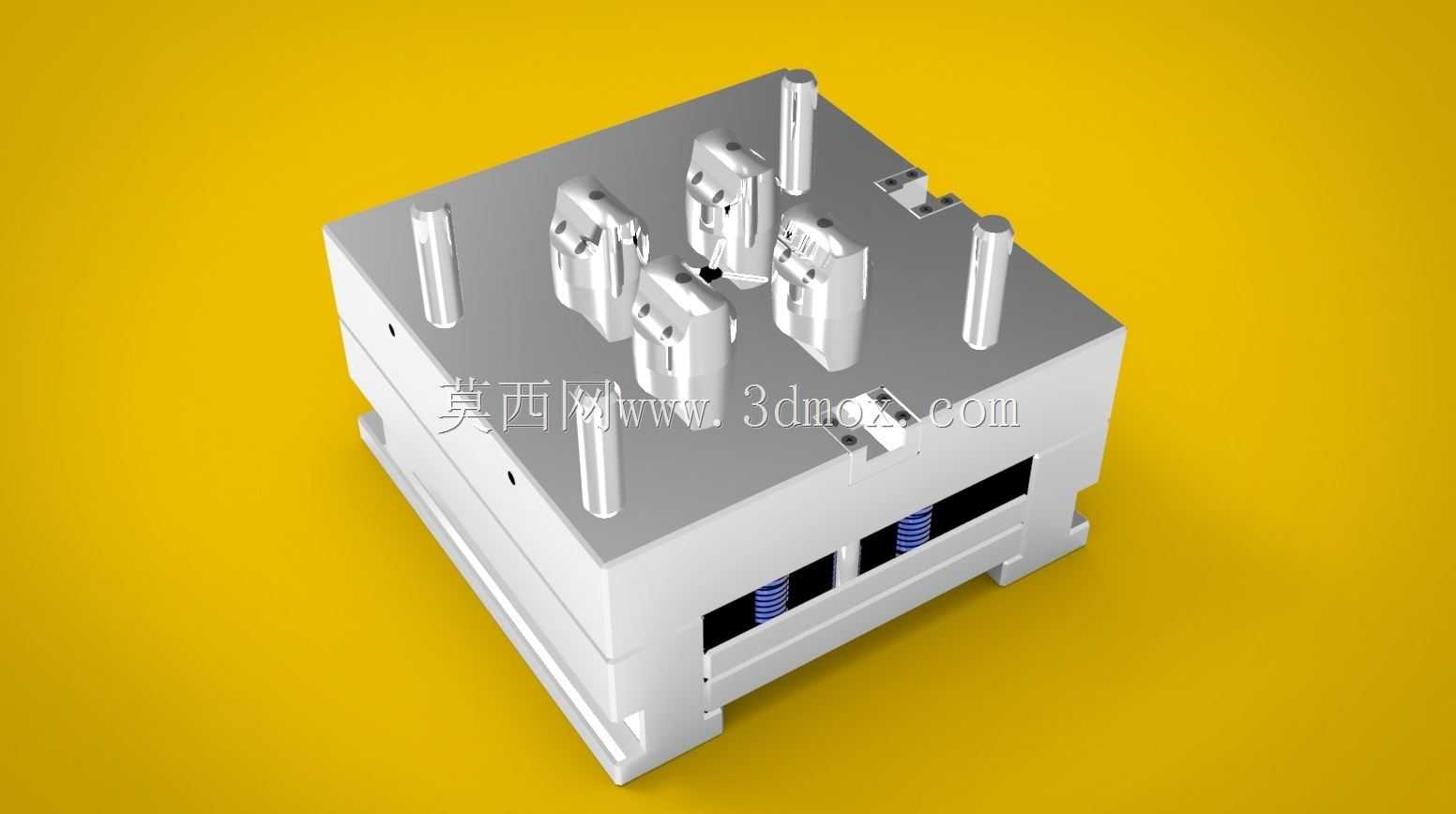

　　这套多腔注塑成型结构，主要面向小型精密塑料外壳类零件的批量注塑生产场景，适配常见的卧式注塑机安装使用，可直接对应日常消费电子小结构件、家电小型塑料配件的量产需求。从结构布局来看，采用了一模四腔的排布方式，四个成型型腔围绕模具中心对称分布，能够在单次注塑循环中完成四个相同零件的成型，有效平衡注塑过程中的射胶压力，减少单腔填充不足、飞边等成型缺陷的出现概率。模架部分采用标准非标定制结合的设计思路，上下模架的导向依靠四根圆周分布的导柱完成，导柱与导套的配合公差选取H7/f6间隙配合，既保证合模过程中的精准对位，避免型腔错位导致的零件壁厚不均问题，又能在长期开合模往复运动中减少磨损，延长模具整体使用寿命。

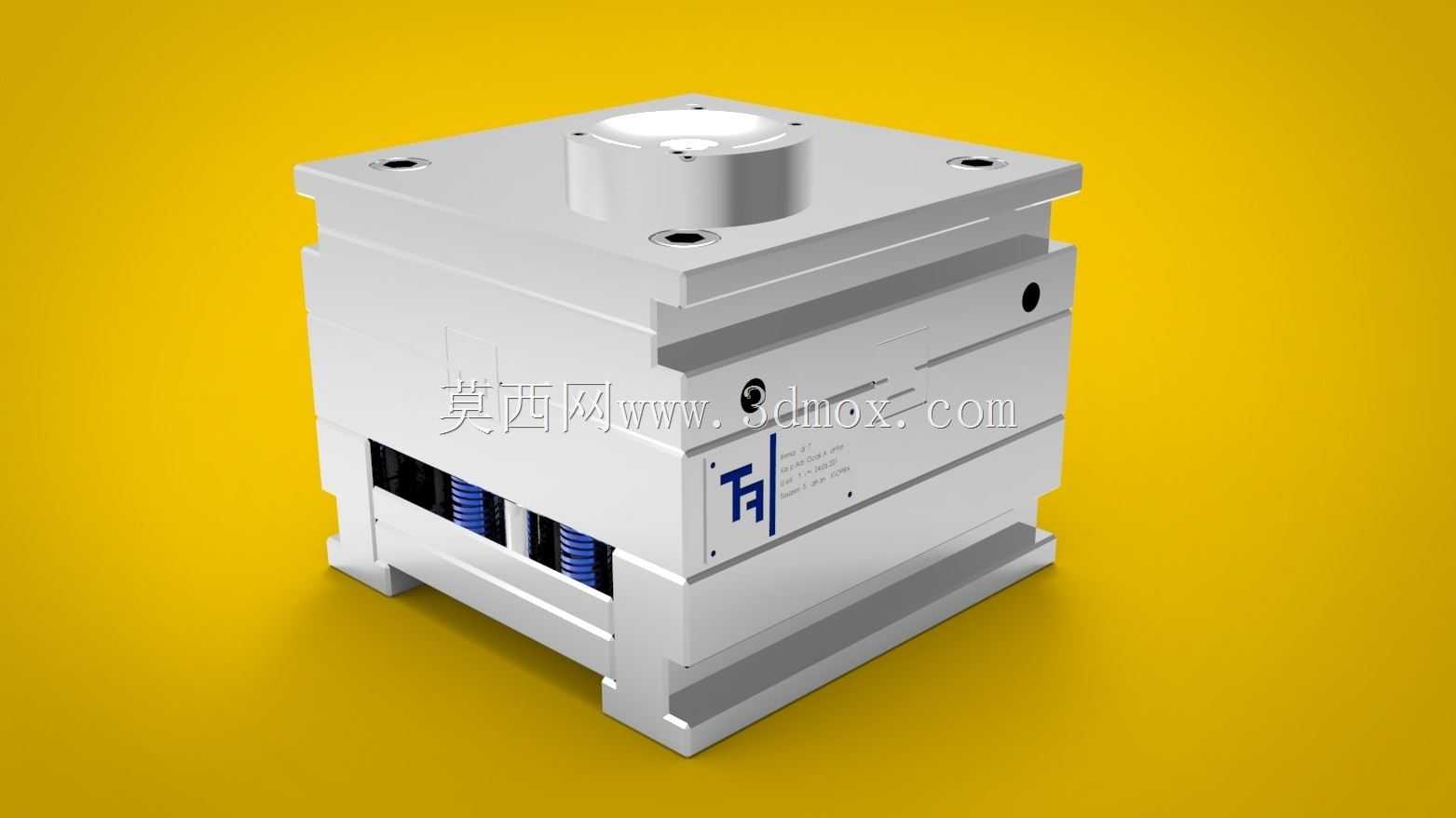

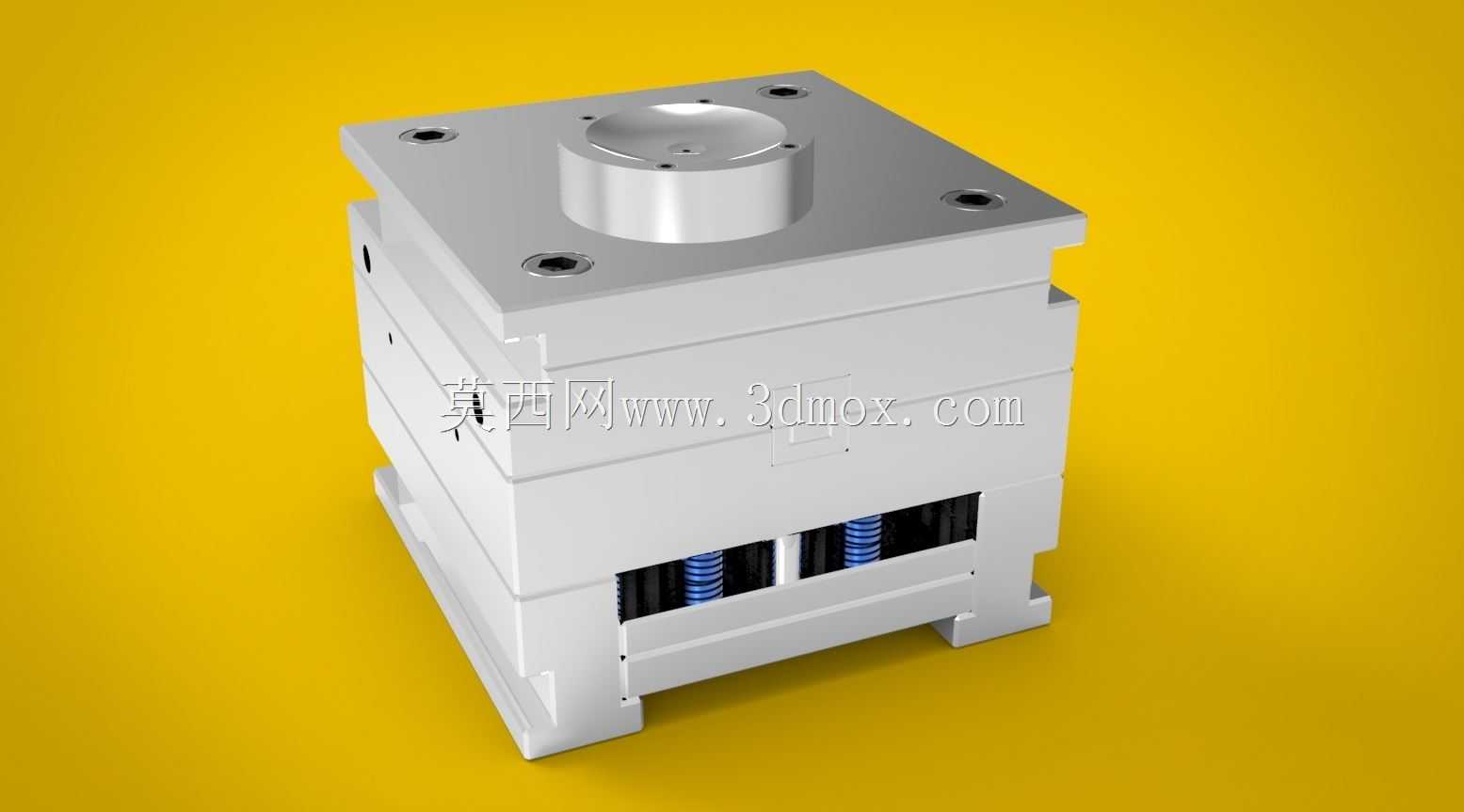

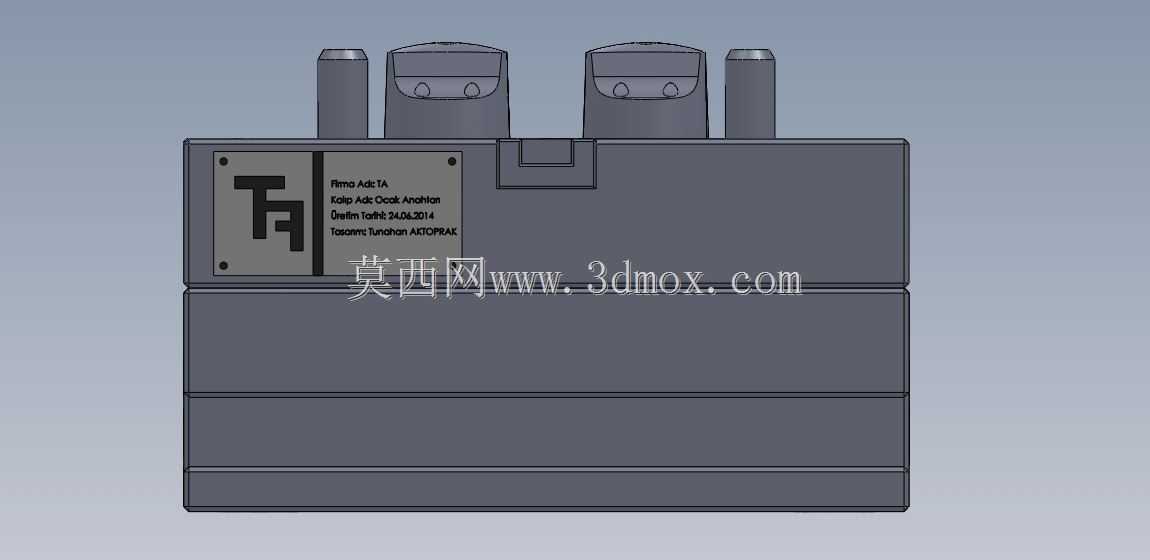

　　模具的顶出结构采用内置弹簧复位的顶针板布局，顶针位置对应每个成型零件的边缘非外观面区域，避免顶出痕迹残留在零件外观面上，同时弹簧复位结构能够保证开模顶出完成后，顶针板自动回到初始位置，为下一次合模动作做好准备，无需额外设置复位杆的强制复位结构，简化了模具内部的传动链路。冷却水道的排布沿着型腔周边环绕布置，进出水接口设置在模具的侧方安装面，与注塑机的冷却系统管路对接时无需额外转接，水道距离型腔壁的距离保持在15-20mm区间，既保证冷却效率，让熔融塑料在型腔内快速均匀冷却定型，缩短单件成型周期，又避免水道距离型腔过近导致的型腔壁强度不足问题。安装边界方面，模具的上下模安装面平整度控制在0.02mm以内，

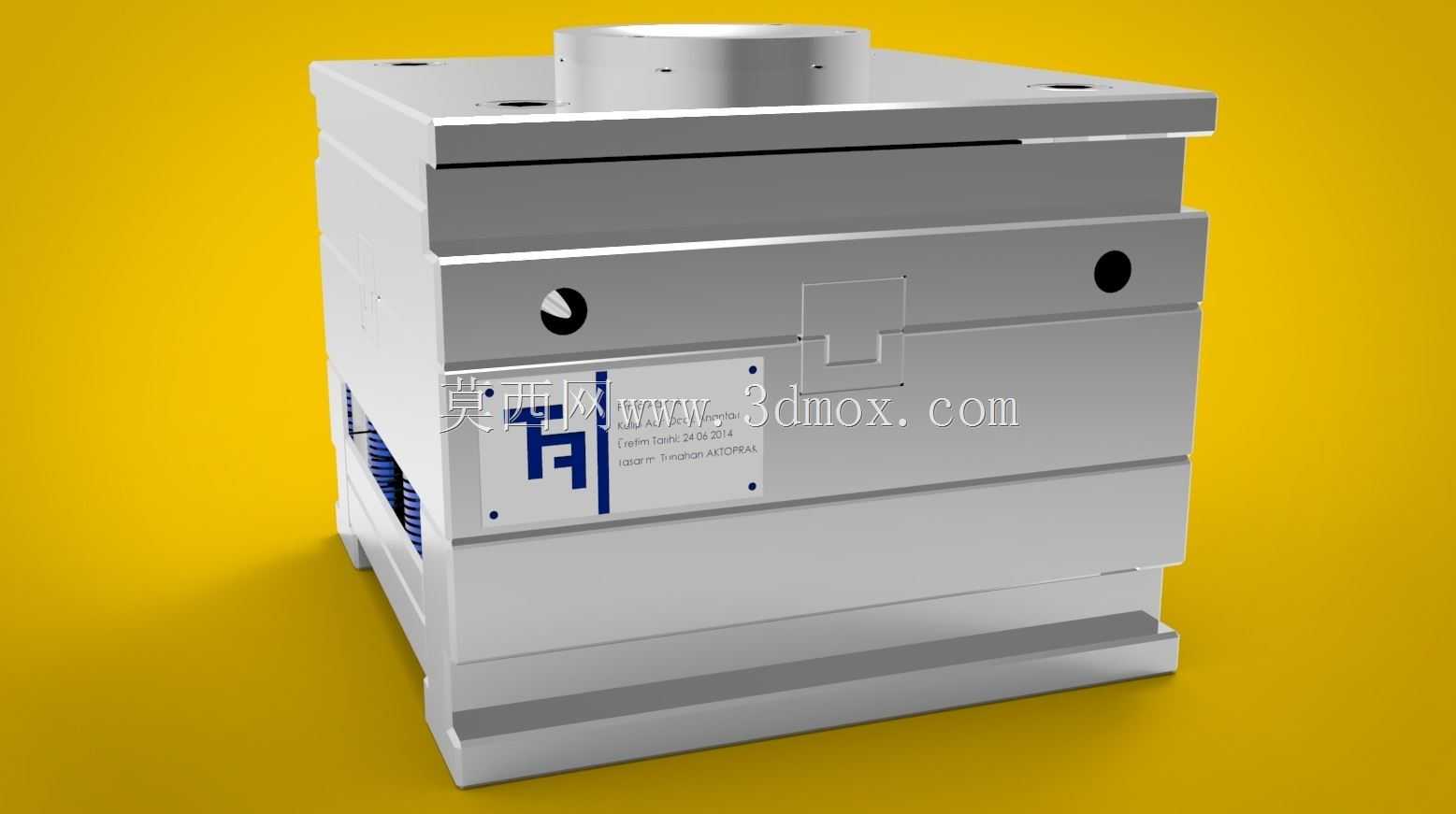

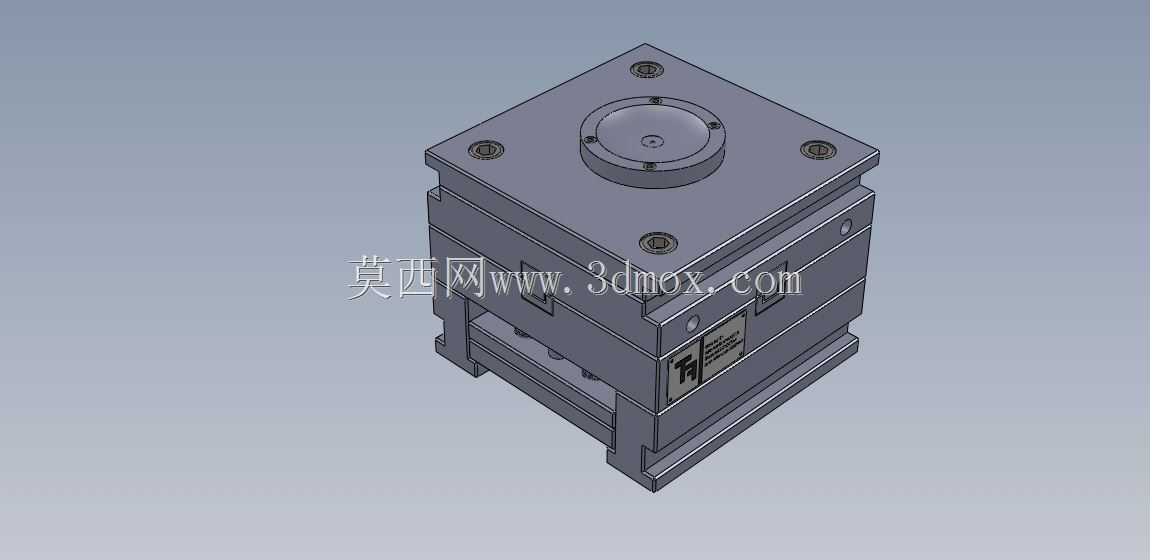

　　四周设置有标准的注塑机模架压块槽，可适配不同吨位的卧式注塑机装夹要求，模具总厚度符合常规注塑机的最大最小模厚安装区间，无需额外加装垫板即可完成装夹。成型部分的型腔镶件采用可拆分式设计，当单个型腔出现磨损或者需要调整零件局部结构时，仅需更换对应位置的镶件即可，无需对整套模架进行重新加工，大幅降低后期的模具维护成本。浇注系统采用侧浇口进料方式，浇口位置设置在零件的非装配边缘，成型后浇口残留易于去除，不会影响零件后续的装配配合精度，流道截面采用圆形设计，减少熔融塑料在流道内的压力损失，保证四个型腔的填充速度基本一致，避免不同型腔的零件出现成型密度差异、收缩率不一致的问题。
