对合式金属块弧形件限位锁紧结构

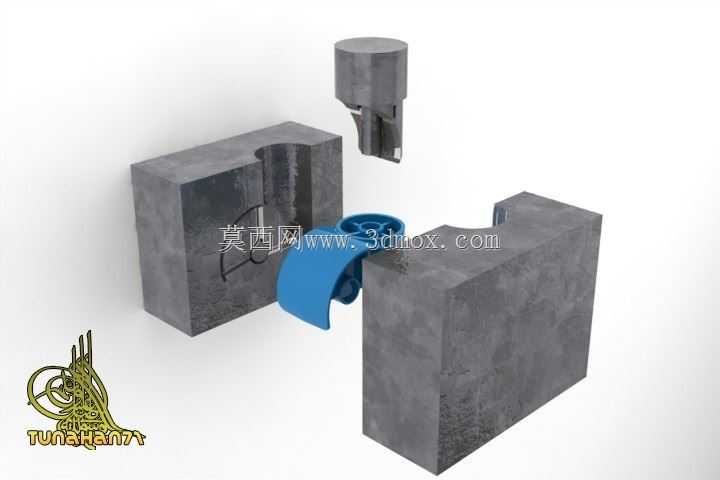

　　该结构常见于小型工装的快速装夹工位，适配需要频繁开合、对弧形工件做周向定位的加工或检测场景，比如小尺寸弧形塑料件、薄壁弯管段的二次加工工位，能在不额外施加过大压紧力的前提下，限制工件三个方向的平动自由度，避免装夹过程中薄壁件出现压痕变形。两个对称布置的对合金属块作为基体，接触面开有半圆弧型槽，拼合后形成完整的弧形定位型腔，型腔弧度与待装夹工件的外轮廓完全贴合，接触区域做了细微的磨砂纹理处理，增大接触摩擦力的同时不会刮伤工件表面。上方的柱状锁紧件采用锥面导向设计，插入端做了斜切收窄，插入两个金属块对应的定位孔时，能依靠锥面的楔紧作用，将两个对合的金属块向中间收拢，自动消除拼合面的装配间隙，不需要额外设置螺栓紧固结构，

　　插拔即可完成锁紧与松开动作，单步操作耗时不超过两秒，适配小批量多品种的快换生产需求。设计阶段优先考虑了操作的便捷性，锁紧件的握持段做了滚花处理，表面粗糙度控制在Ra1.6，方便操作人员徒手插拔，不需要借助额外工具。两个金属块的底部预留了统一的安装基准面，可直接固定在标准工作台的T型槽上，安装孔位采用等间距布置，适配多数通用工装的安装孔距，不需要重新加工转接板。弧形定位件的厚度根据常见薄壁弧形工件的夹持需求设计，夹持接触长度覆盖工件周长的三分之一，既保证足够的夹持力，又预留了足够的加工操作空间，不会遮挡工件的待加工区域。锁紧件的插入深度做了硬限位设计，插入到指定位置后，柱体上的台阶面会与金属块上表面贴合，

　　避免楔紧力过大导致金属块过度挤压夹伤工件。整个结构没有易损的弹性元件，所有配合面均采用耐磨金属材质，长期反复插拔使用也不会出现明显的间隙增大问题，日常维护只需要定期清理配合面的切屑与灰尘即可，不需要频繁更换零部件。在实际产线应用中，这类结构常搭配小型台钻、点胶设备使用，针对小尺寸弧形零件的装夹效率比传统螺栓压紧结构提升六成以上，装夹定位重复精度可控制在0.05mm以内，能满足多数普通机加工、装配工序的精度要求。
