ZwickRoell金属材料试验夹具结构

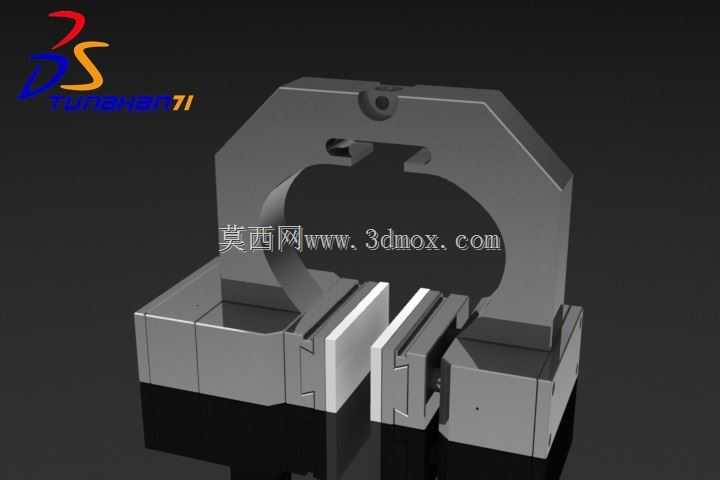

　　这套结构属于材料力学性能测试环节的核心配套工装，主要适配静态力学试验场景，在金属原材料入厂检验、金属制品力学性能验证、热处理工艺效果校验等场景中承担试样装夹定位的核心作用，可配合主机完成金属试样的拉伸、压缩、弯曲等常规力学性能测试，避免试样装夹偏移、打滑导致的测试数据失真问题。从结构设计逻辑来看，整体采用C型开放式框架作为承载主体，框架上部预留的安装孔位可直接与试验设备的加载端连接，安装边界完全匹配主流静态试验机的加载接口尺寸，无需额外制作转接板即可完成装配，框架下部的对称式夹块安装槽采用燕尾导向结构，可根据不同规格的试样快速更换对应齿面的夹块，夹块的滑动行程覆盖常规棒材、板材试样的装夹尺寸范围，

　　装夹时可通过两侧的导向结构保证夹块对中精度，将试样的同轴度误差控制在试验标准允许的范围内。夹块与试样接触的工作面做了防滑齿形处理，针对不同硬度的金属试样可匹配不同齿距的夹块，高硬度试样适配细齿夹块避免压伤试样夹持端，低硬度塑性试样适配粗齿夹块提升夹持摩擦力，防止加载过程中试样出现滑移。框架主体采用一体化加工成型，受力路径沿C型框架的两侧壁均匀传递，避免局部应力集中导致的框架变形，下部夹块安装位的定位面经过精密磨削处理，保证夹块装配后与加载轴线的垂直度，减少附加弯矩对测试结果的干扰。在实际使用过程中，这套夹具可覆盖绝大多数常规金属力学试样的装夹需求，无需频繁更换整套夹具主体，仅需更换对应规格的夹块即可完成不同试样的测试切换，

　　夹块的拆装通过侧面的定位销实现，单人即可在短时间内完成更换操作，适配实验室批量试样测试的高效作业需求。整体结构没有冗余的复杂传动部件，所有受力部件均采用对称式布局，长期反复加载后不会出现单侧磨损导致的精度偏移，日常维护仅需定期清理导向面的金属碎屑、涂抹少量润滑脂即可保证滑动顺畅，维护成本极低。
