JCB0.65吨微型履带挖掘机三维设计

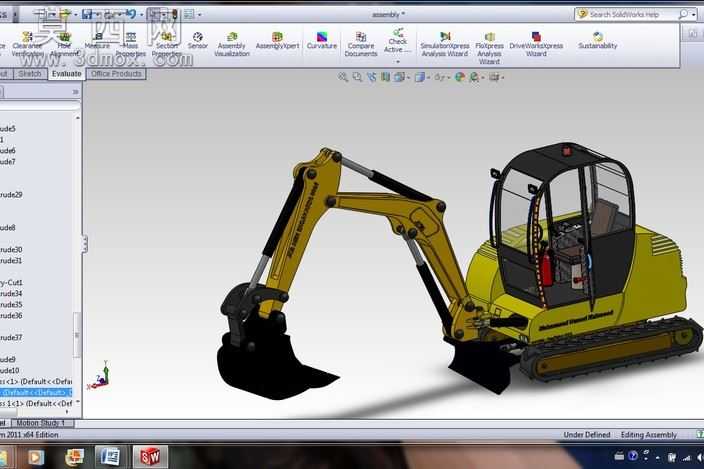

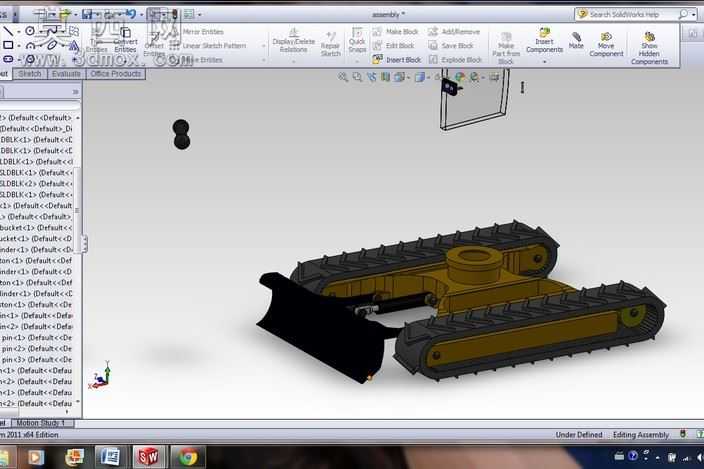

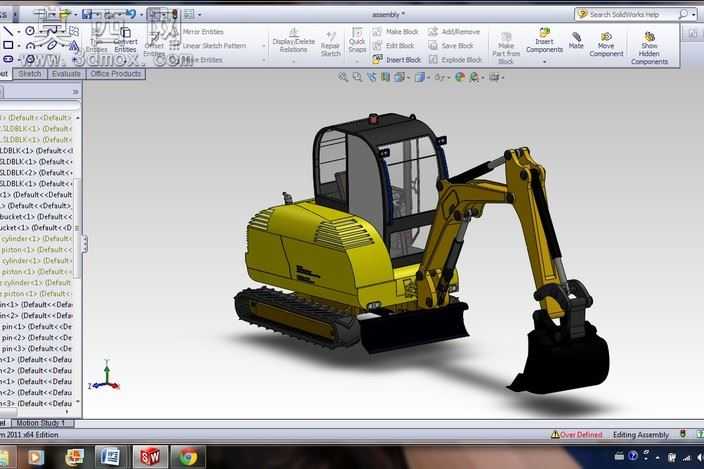

本作品为1:1比例还原的JCB品牌0.65吨级微型履带挖掘机三维设计成果，建模过程严格参照真实小型挖掘机的工程参数与结构逻辑完成，整体建模精度满足机械设计展示、结构拆解学习、虚拟装配验证等多场景使用需求。建模阶段首先梳理微型挖掘机的核心系统构成，将整机划分为行走底盘、回转平台、工作装置、驾驶室、液压系统五大核心模块，逐模块完成零件建模后再进行整机虚拟装配，确保各部件的装配约束关系与真实设备完全一致，不存在结构干涉、装配错位等问题。行走底盘部分完整还原了钢制履带总成、驱动轮、导向轮、支重轮、行走液压马达以及前部推土铲的结构，履带的链节、销孔等细节均做了精细化建模，推土铲的铰接结构、升降油缸的安装位完全符合真实设备的布局，可直观展示小型挖掘机行走与场地平整作业的结构原理。回转平台部分还原了回转支承、上车架、液压油箱、燃油箱、动力舱的布局，各部件的安装位置、连接关系均参照真实机型设计，可清晰展示挖掘机上部车体相对于底盘360度回转的结构基础。工作装置部分按照真实反铲挖掘机的结构，完成了动臂、斗杆、挖斗以及三组铰接液压油缸的建模，各铰接点的位置经过参数校核，完全匹配0.65吨级机型的挖掘半径、挖掘深度、举升高度等作业参数，可直观展示工作装置的运动逻辑与受力传递路径。驾驶室部分还原了封闭驾驶室框架、透明视窗、内部操作座椅、操纵杆、安全护栏以及顶部警示灯的细节，驾驶室内部的操作布局符合小型挖掘机的真实人机工程设计，兼顾了结构还原度与细节真实感。材质与渲染阶段，针对不同部件赋予了对应物理属性的材质：履带、底盘结构件采用哑光耐磨钢材材质，工作装置的动臂斗杆采用JCB品牌标志性的黄色工程漆面材质，液压油缸活塞杆采用抛光金属材质，驾驶室玻璃采用带轻微反光效果的透明材质，液压管线采用黑色橡胶材质，通过光影调整突出整机的结构层次感与金属质感，完整呈现微型挖掘机紧凑灵活的设备特征。整个设计完整覆盖了小型液压挖掘机的全部核心结构，可作为工程机械结构教学、小型挖掘机设计参考、虚拟仿真场景搭建的优质三维素材。
