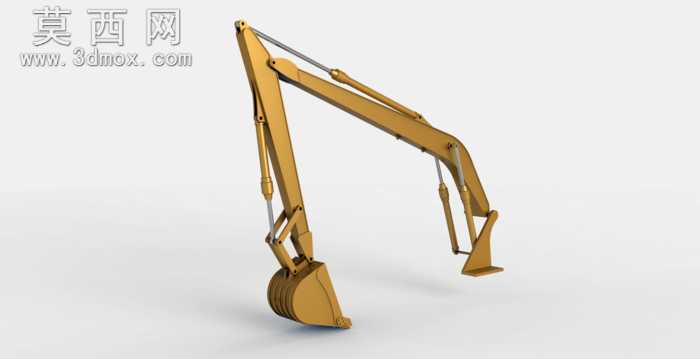

挖掘机工作臂液压驱动三维结构模型

本模型为挖掘机核心工作执行部件挖掘臂的完整三维结构设计，建模过程严格遵循工程机械真实设计逻辑，以1:1等比例还原真实挖掘臂的尺寸比例与装配关系，整体结构完整无缺失零件。建模阶段采用全参数化设计思路，对动臂、斗杆、挖斗三大核心构件分别进行独立建模后完成总装配，各铰接点位置严格匹配真实液压挖掘机的运动行程参数，可直接用于运动仿真验证挖掘作业的动作轨迹。模型对液压油缸的装配结构做了精细化还原，包含缸筒、活塞杆、铰接销轴、密封安装位等细节结构，清晰呈现液压驱动的动力传递路径，能够直观展示挖掘臂举升、收斗、挖掘动作的动力来源与传动逻辑。材质渲染阶段针对不同部件做了差异化材质设置，主体金属结构件采用工程机械专用的黄漆金属材质，还原真实设备的漆面质感，液压杆件做了镀铬金属的高光材质处理，铰接销轴、挖斗斗齿等易磨损部件做了耐磨钢材的哑光金属质感设置，整体渲染效果贴近真实工程设备的视觉表现。结构设计上充分考虑挖掘作业的受力特性，动臂采用变截面箱型结构设计，在保证结构强度的同时尽可能降低构件自重，斗杆与挖斗的铰接位置设置了加强筋结构，应对挖掘作业时的复杂交变载荷，各铰接处预留了标准轴承与销轴的安装位，符合实际生产中的装配工艺要求。模型完整还原了挖掘臂从根部回转连接点到挖斗切削刃的全部结构，可用于工程机械结构教学、液压系统原理演示、挖掘作业运动仿真、新产品改型设计参考等多个场景，能够帮助设计人员快速理解挖掘臂的工作原理与结构组成，为相关产品的优化设计提供可靠的三维参考依据。
