塔式聚光太阳能热发电集热装置

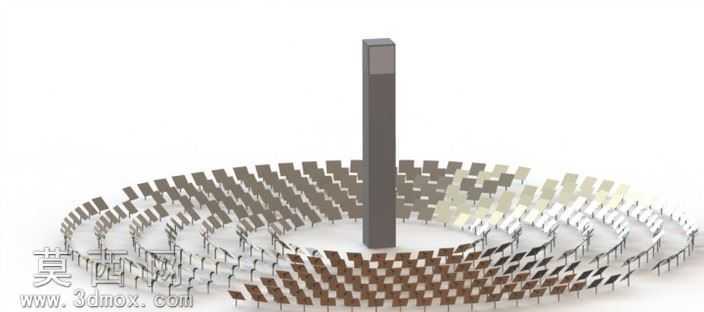

本作品为塔式太阳能聚光热发电系统的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自顶向下的设计思路，先搭建整体布局基准，再拆分各功能部件完成细节建模。中心吸热塔采用等截面立柱结构建模，塔身做拔模处理还原实体厚重质感，顶部吸热腔做内凹结构设计，预留热交换介质的流通接口结构，塔身表面赋予哑光深灰色金属材质，模拟碳钢塔架的防腐涂层质感，渲染时添加细微的环境反射效果，避免材质表现过于呆板。外围定日镜场采用环形阵列布局设计，以中心塔为圆心设置多圈同心环形排布路径，每一圈的定日镜尺寸随半径增大做等比例缩放，保证每面反射镜的反射光线能够精准汇聚到塔顶吸热器位置，建模时先完成单块定日镜的参数化建模：包含反射镜面、支撑支架、俯仰调节转轴、方位旋转底座四个核心部分，反射镜面赋予高反射率的镜面材质，添加轻微的粗糙度参数模拟真实玻璃镜面的漫反射效果，支架部分采用型钢截面建模，赋予镀锌金属材质，还原户外钢结构支架的金属光泽。阵列排布时对每一圈的定日镜做角度偏转设置，模拟实际运行中跟随太阳位置调整的倾角状态，不同圈层的定日镜采用浅灰、米白、亮白的渐变材质区分，既提升渲染画面的层次感，也直观体现不同位置定日镜的反射角度差异。建模过程中对所有配合结构做干涉检查，确保转轴与支架、底座与安装面的配合无重叠错位，渲染阶段采用柔和的环境天光作为主光源，添加微弱的地面阴影效果，突出镜场的环形排布秩序感，整体模型完整还原塔式太阳能CSP系统的核心结构特征，可用于光热发电原理演示、结构方案验证等场景。
