车床加工用回转顶尖旋转中心结构

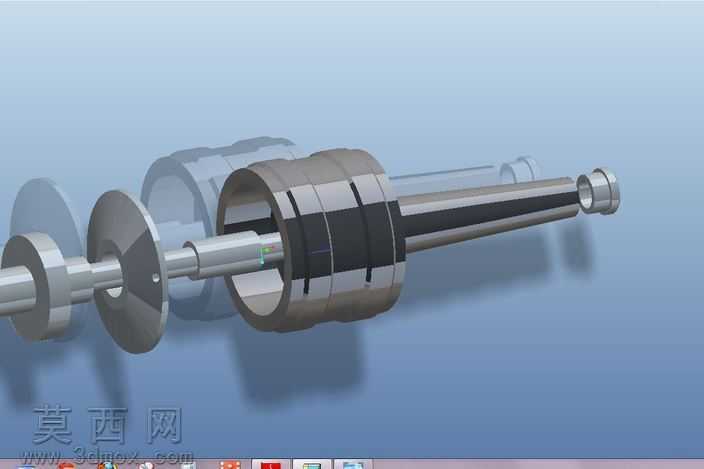

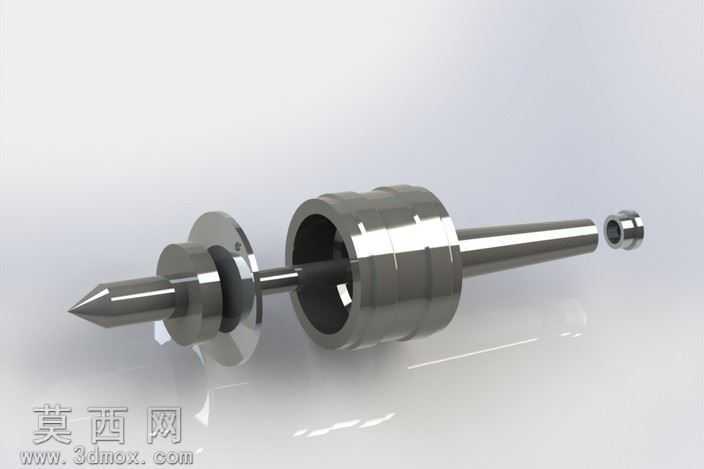

本模型为车床加工场景下使用的回转顶尖旋转中心结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械加工定位元件的尺寸规范，对各组成部分的同轴度、装配公差进行了精准还原。模型整体由莫氏锥柄、主体壳体、内部轴承组、顶尖头、防尘密封件、锁紧端盖多个部分组成，建模时先通过旋转特征生成各轴类零件的基础轮廓，再对密封槽、轴承安装位、锥面配合面进行细节切削，保证各零件装配时无干涉，可完整呈现回转顶尖的装配关系。材质设置上，针对不同部件的使用场景匹配了对应的材质属性：顶尖头与锥柄部分采用高碳合金钢材质，渲染时调整金属粗糙度参数，呈现出淬火后硬质合金的冷冽金属光泽，表面添加细微的磨削纹理，还原机加工零件的真实表面质感；主体壳体部分采用调质处理的结构钢材质，表面做哑光金属处理，与顶尖头的亮面形成视觉区分；密封橡胶圈部分设置为低反光的深黑色橡胶材质，还原弹性密封件的视觉特征。结构设计上，该旋转中心针对传统固定顶尖在长轴类零件加工时容易出现的过热磨损问题做了结构优化，内部采用多组轴承组合承载径向切削力与轴向顶紧力，顶尖头可随工件同步旋转，避免了顶尖与工件中心孔之间的滑动摩擦，有效降低加工过程中的发热问题，同时在壳体端部设置了防尘密封结构，可阻挡切削碎屑、切削液进入轴承腔，延长部件的使用寿命。渲染阶段采用工作室柔光布光方案，主光源从侧上方打亮主体结构，勾勒出各轴段的轮廓转折，辅助光源补光暗部细节，避免金属件暗部死黑，添加柔和的地面反射效果，突出金属零件的质感，同时通过透明剖视的展示方式，可清晰呈现内部轴承的排布与装配关系，完整展现回转顶尖的工作原理，可作为机床附件教学、夹具结构设计参考的数字化模型使用。
