海福乐普莱诺家具龙门铰链结构设计

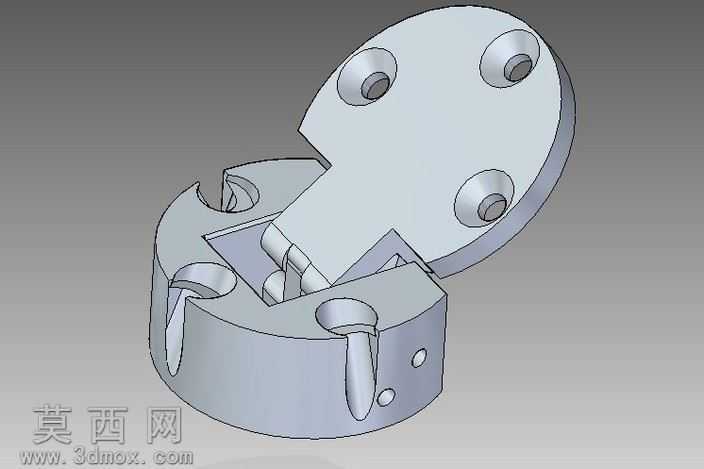

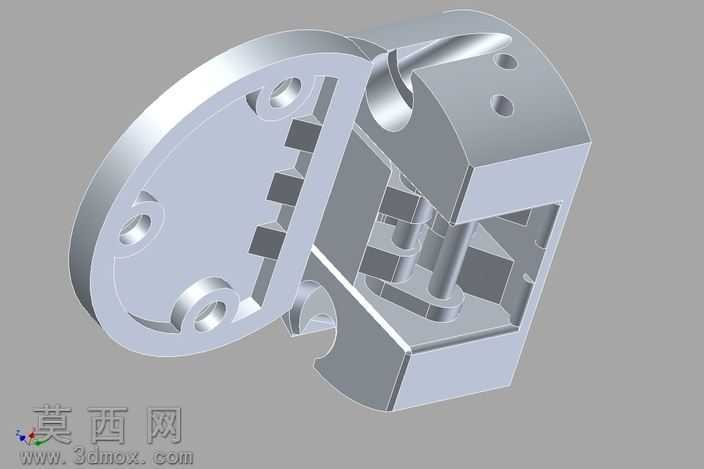

本作品为家具用龙门铰链三维建模设计，对应德国海福乐342.75.628型号普莱诺转轴产品，建模过程依托三维参数化设计软件完成，全程遵循实际五金配件的生产尺寸规范，还原产品的真实装配逻辑与功能特性。建模阶段首先拆解铰链的上下两个核心装配主体，下部为圆柱形基座结构，上部为带定位缺口的圆形翻盖结构，针对基座部分，精准绘制外圆柱轮廓后，依次完成三个带沉头的安装孔位建模，沉头深度与孔径严格匹配家具安装常用的螺丝规格，同时还原基座侧壁的两个定位凸销与小圆孔结构，凸销的弧度、突出高度均参照实物测绘尺寸设置，保证与上部翻盖的卡位结构精准契合。上部翻盖结构建模时，重点处理与基座咬合的缺口轮廓，缺口处的多段卡位齿形结构逐段绘制草图后拉伸成型，齿形的角度、间隙经过反复校验，确保铰链开合过程中卡位顺畅无干涉，同时翻盖表面的三个沉头安装孔与基座孔位对应，保证安装后整体结构的同轴度。材质与渲染环节，为模型赋予哑光锌合金材质，还原五金压铸配件的真实金属质感，调整材质的粗糙度、反光度参数，模拟产品表面经过喷砂处理后的细腻哑光效果，渲染时采用柔和的侧上方打光，清晰呈现铰链各部位的结构轮廓、孔位细节与卡位结构，避免阴影过暗遮挡结构特征。结构设计上，该铰链采用分体式咬合转轴结构，无需额外的外置转轴销，依靠上下部件的卡位齿形实现转动连接与角度定位，开合过程中齿形结构互相咬合限位，可实现稳定的角度保持效果，适配内阁、家具柜门的翻转连接需求，安装时通过上下部件的沉头孔分别固定在柜门与柜体基材上，装配后外露结构为规整的圆形外观，兼具实用性与装饰性。建模过程中对所有活动配合面预留了合理的装配间隙，避免实际生产装配时出现过盈卡滞问题，所有棱边均做了微小的倒角处理，还原五金产品生产过程中的去毛刺工艺特征，让模型更贴近真实量产产品的细节表现。
