老式厚度计轴类刀具高度调平工装

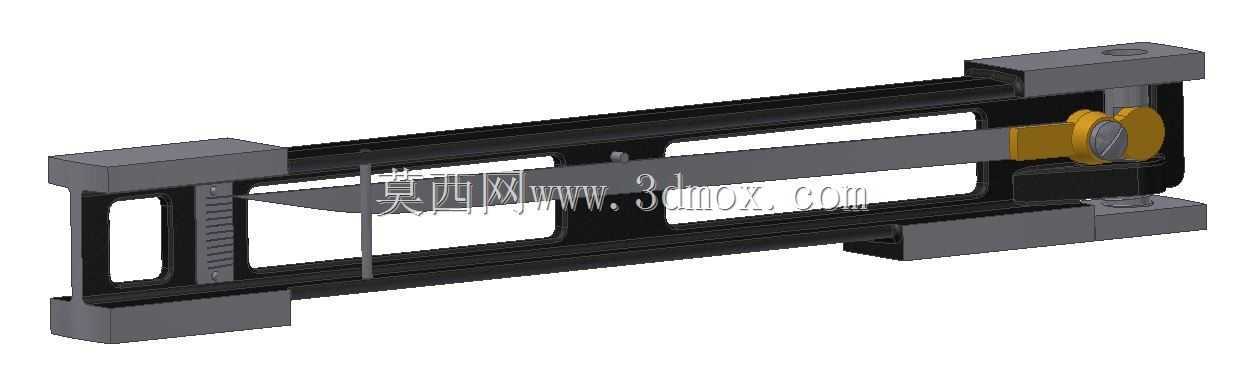

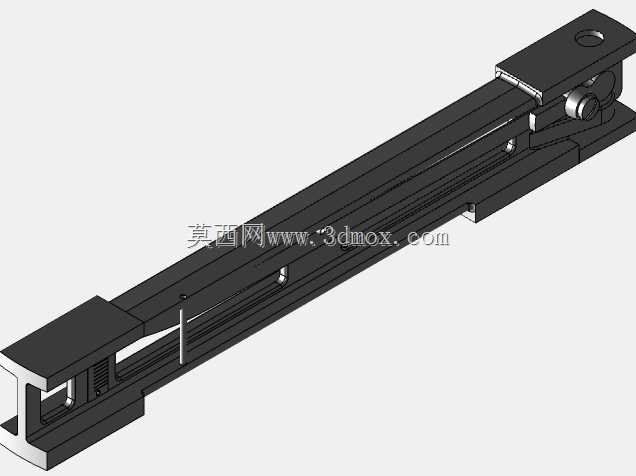

　　在轴类零件厚度切削加工场景中，刀具初始安装高度的偏差会直接导致整批次工件的厚度尺寸超差，尤其是早年小批量修配加工场景里，没有自动对刀仪的机台完全依赖机械式调平工具完成刀具高度校准，这款调平工具正是适配这类加工需求的专用工装。从结构设计来看，整体采用长条形框架式主体，两端设置可卡接在机床工作台定位槽或者工件基准面的卡装座，卡装座与框架主体之间预留了微调锁紧结构，能够适配不同宽度的安装基准面，安装时只需将两端卡块贴合基准面锁紧，即可快速建立统一的高度参考基准，无需反复打表找正框架水平度，大幅缩短换刀后的校准准备时间。框架中部设置可沿长槽滑动的测量定位块，定位块上带可转动的压合表头接触位，使用时将刀具刃口移动到定位块的基准面位置，

　　滑动定位块让接触端贴合刀具刃口，通过观察接触端的压合间隙就能判断刀具高度是否符合加工厚度要求，相比传统用塞尺配合高度尺测量的方式，这种一体式结构不需要多次挪动量具，避免了多次装夹量具带来的累积误差。设计上特意将滑动槽做了通长结构，覆盖了常见小直径轴类零件的加工行程范围，不管是加工轴的中段还是靠近端面的位置，都能滑动定位块到对应位置完成校准，不需要额外接长量具或者挪动工件位置。两端的卡装座做了下沉式定位面，卡装时能贴合工作台T型槽的侧面，避免框架在测量过程中出现横向偏移，定位块与框架之间设置了阻尼结构，滑动到指定位置后不会自行滑移，不需要额外锁紧就能保持测量位置稳定，适合机台旁快速操作的使用场景。这类调平工具在早年的修配车间、

　　小型机械加工班组里十分常用，没有复杂的电子元件，完全靠机械结构保证精度，耐车间内的切削液、油污环境，长期使用也不会出现电路故障，只要滑动面没有严重磨损就能保持校准精度，针对厚度计轴这类对加工厚度公差要求较高的零件，能快速将刀具高度调整到符合加工要求的位置，减少试切次数，降低试切件的材料浪费。框架主体采用镂空式结构设计，在保证整体刚性的前提下减轻了自身重量，操作人员单手就能拿取挪动，不会因为工装过重导致安装时磕碰工作台或者刀具刃口，整体外形的长宽尺寸适配普通小型车床、仪表车床的工作台安装空间，不需要对机台做额外改造就能直接使用，安装边界完全覆盖常规小轴类加工的工作台区域，不会和刀架、尾座等机床部件产生运动干涉。
