双叶Futaba R3004SB航模接收机结构建模

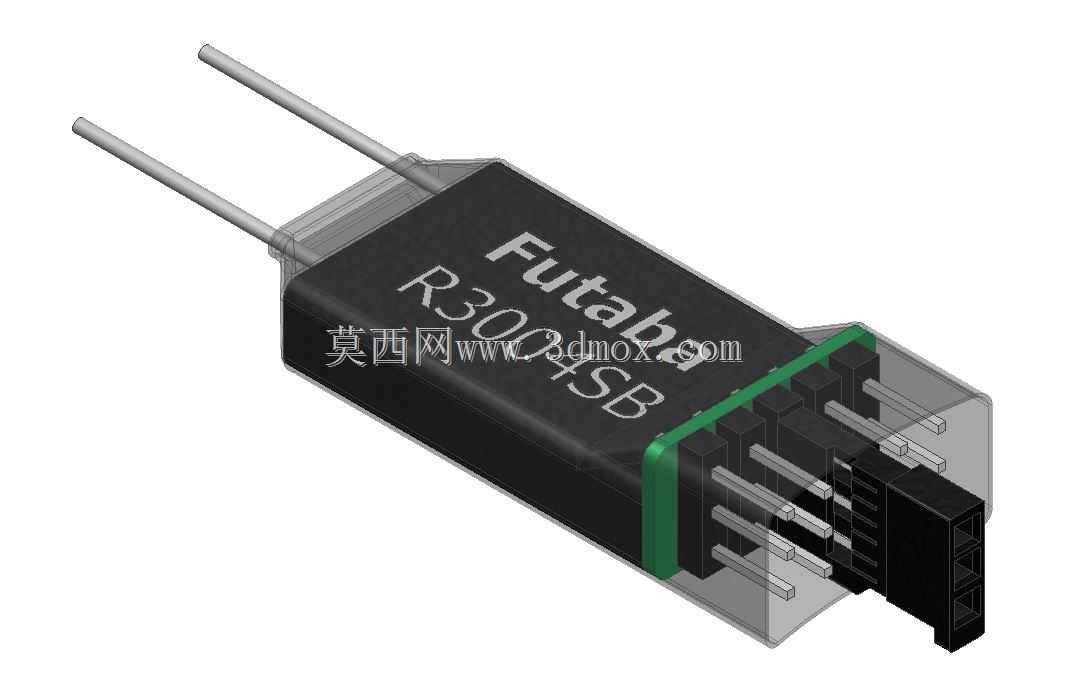

　　航模遥控系统里，接收机是承接发射端指令、输出控制信号给舵机与电调的核心部件，这款双叶R3004SB接收机的三维建模，完全围绕航模装机的实际需求展开，还原了实物的所有结构细节。从实际应用场景来看，这类接收机广泛适配固定翼航模、直升机、多旋翼无人机以及各类遥控模型车、船，负责将遥控器发出的2.4G频段控制信号解码后，输出对应通道的PWM或者SBUS信号，驱动执行机构完成动作，是遥控模型链路里不可或缺的信号中转单元。建模过程中首先还原了产品的功能特性：主体为黑色塑封外壳，一端伸出两根2.4G接收天线，天线的出线角度、长度都严格匹配实物装机的避让需求，避免装机时天线被机身结构遮挡导致信号衰减；另一端为标准排针接口，包含信号针、正极、

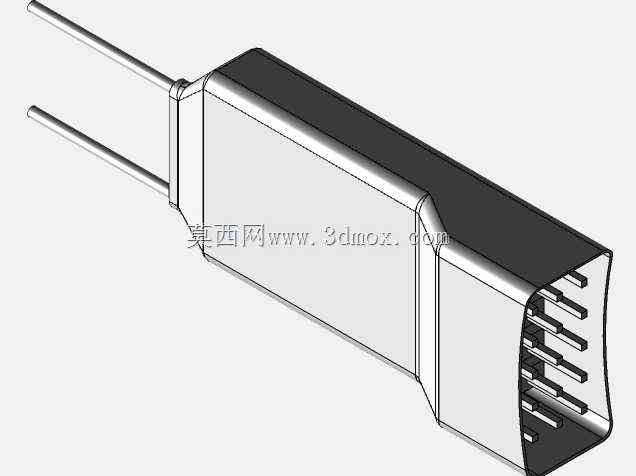

　　负极引脚，排针的间距、引脚长度、塑高尺寸都按照通用航模接收机的接口标准制作，能直接匹配市面上常规的舵机插头、飞控连接插座，不需要额外调整接口尺寸。设计思路上优先考虑了装机的安装边界，外壳的长宽高尺寸完全参照实物测绘，外壳侧面的防滑纹理、端部的绿色定位封边都做了细节还原，方便结构设计人员在做航模机身内部布局时，准确预留接收机的安装空间，避免出现装机干涉——很多新手做航模结构设计时容易忽略接收机的安装位尺寸，要么预留空间过小塞不进去，要么空间过大导致接收机固定不稳飞行中晃动，这个精准的模型能直接导入整机装配体，核对安装间隙、走线空间。另外模型也还原了外壳的半透明端盖结构，能清晰看到内部排针与塑壳的装配关系，对于需要做接收机改装、

　　加装防水壳、设计专用减震安装座的从业者来说，能直接参考内部结构的避让尺寸，不用反复拆解实物测量。天线部分的建模特意做了可调整角度的结构参考，实际装机时两根天线需要呈90度布置才能获得最佳全向信号效果，模型里的天线角度可以直观演示最佳布置方式，帮助设计人员在机身内部合理规划天线走线位置，避开碳纤维板、金属结构件这些会屏蔽2.4G信号的材质，保证飞行过程中信号链路稳定，不会出现失控风险。排针接口部分的每个引脚尺寸、间距都严格遵循通用舵机接口的标准，公针的直径、露出长度都和实物一致，在做接线仿真、线束布置的时候，可以直接匹配标准舵机线的母头模型，模拟实际装机的线束弯曲半径，避免线束过短拉扯或者过长冗余干扰其他运动部件。
