老式建筑通风百叶襟翼结构设计

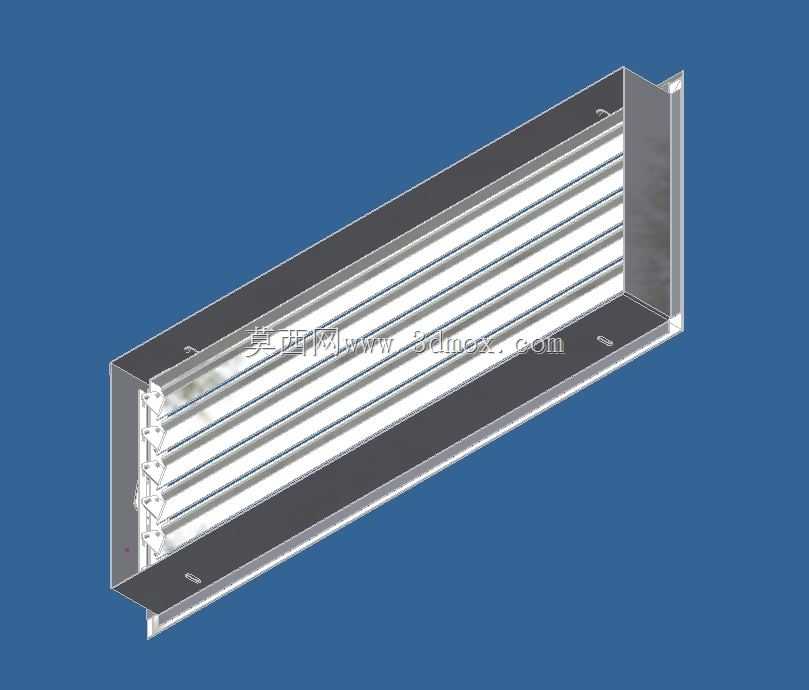

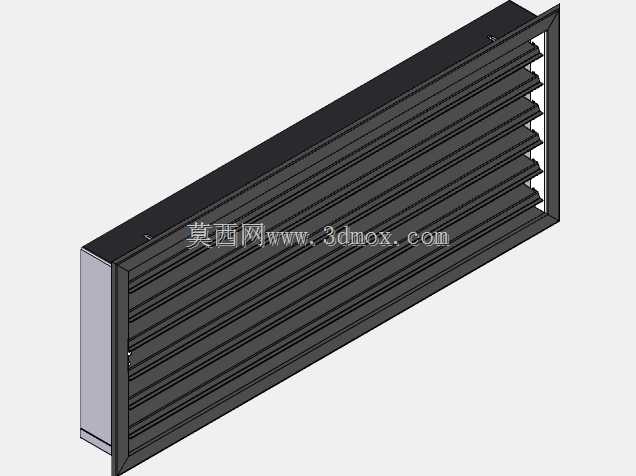

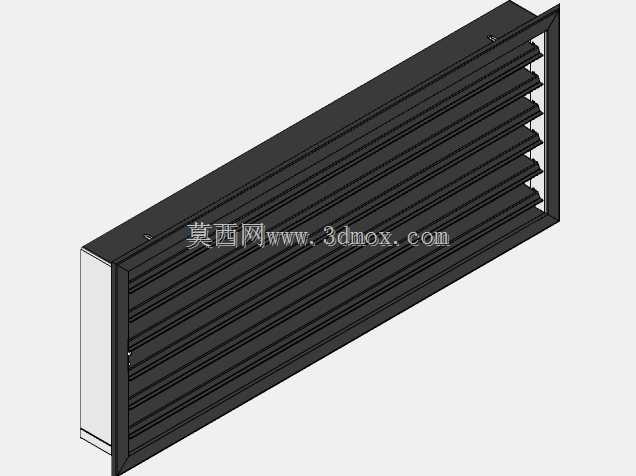

　　这类百叶襟翼构件常见于老式民用建筑、老旧工业厂房的墙体通风开口位置，核心作用是在保障通风通路顺畅的前提下，阻挡室外雨水、飞虫、大体积杂物直接灌入室内，同时可通过调整叶片角度控制通风量大小，部分同类型结构也会配套在老旧暖通系统的风道末端，作为风量调节的简易执行构件。从结构设计逻辑来看，整体采用矩形框体作为承载基础，框体侧边预留的安装孔位完全匹配老式建筑墙体预埋的固定点位，安装时不需要额外对墙体做大规模改造，直接通过膨胀螺栓即可完成固定，框体与墙体接触面可配套密封胶条填补缝隙，避免雨水从安装间隙渗入。叶片部分采用等间距平行排布的设计，单叶片为带折边的长条型材结构，折边设计一方面提升了叶片自身的结构刚度，避免长期受风荷载出现变形翘曲，

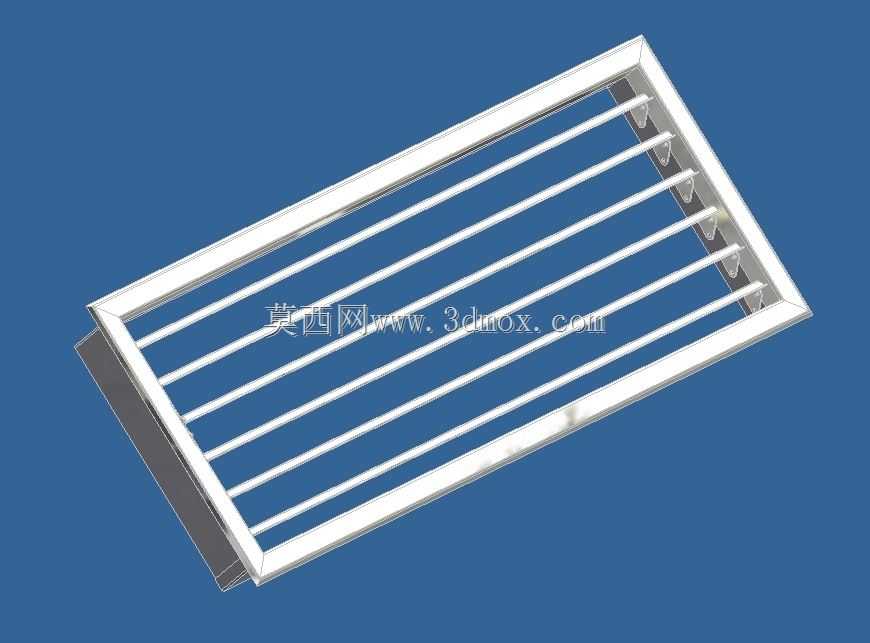

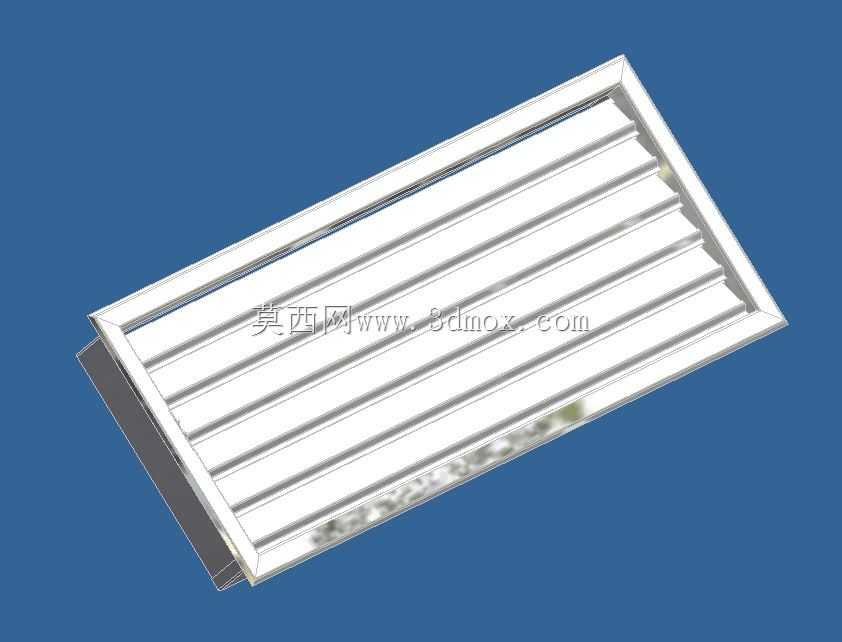

　　另一方面叶片闭合时相邻折边可以形成叠合密封面，大幅提升闭合状态下的挡雨、挡风性能。叶片两端通过转轴结构与两侧框体连接，转轴的转动阻尼经过适配调整，既可以保证叶片调整到任意角度都能保持定位，不会因为自重或者自然风压出现自行偏转，也不会出现转动卡滞，手动调整时操作力度适中。从安装边界来看，整体为嵌入式安装结构，框体的进深尺寸适配常规240mm厚度的砖墙开口，不需要额外突出墙面过多，既不会影响建筑外立面的整体观感，也能避免突出构件被外力碰撞损坏。叶片的开启角度调节范围覆盖0到90度，完全闭合时叶片之间的叠合量足够抵御中雨级别的雨水冲刷，全开状态下通风净面积达到框体开口面积的70%以上，完全满足常规房间的自然通风需求。在实际建模过程中，

　　所有钣金件的折弯半径、板材厚度都参考了老式五金构件的通用加工参数，没有出现不符合钣金加工工艺的锐角或者无壁厚结构，相邻运动部件之间预留了合理的装配间隙，既不会出现运动干涉，也不会因为间隙过大导致漏风漏雨。这类结构虽然构造简单，但在老旧建筑修缮、复古风格建筑的通风构件选型中，依然有很高的复用价值，建模时还原的老式结构细节，也能为同类型修缮项目的构件加工提供直接的尺寸参考，不需要重新对老构件进行测绘，大幅缩短修缮项目的设计周期。
