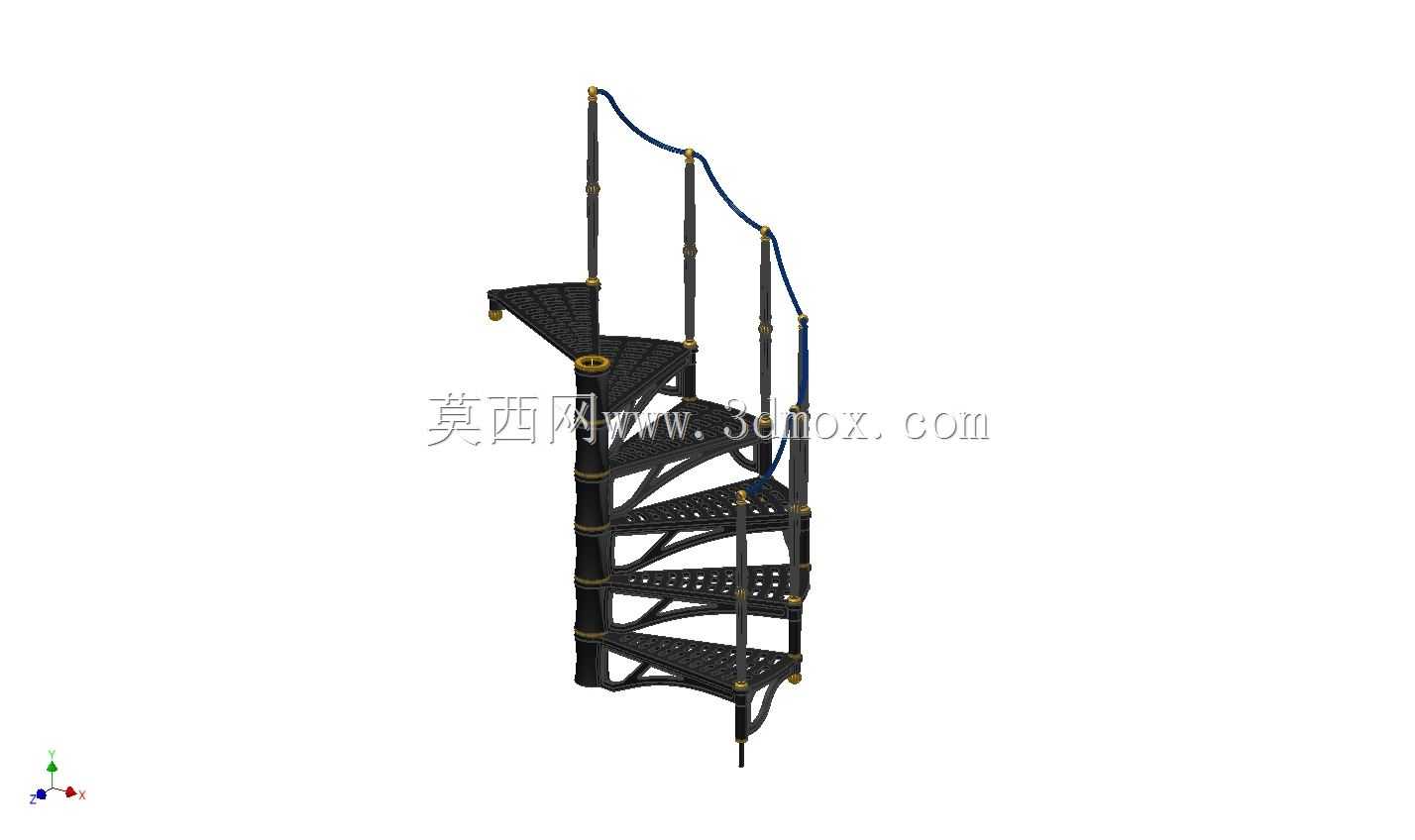

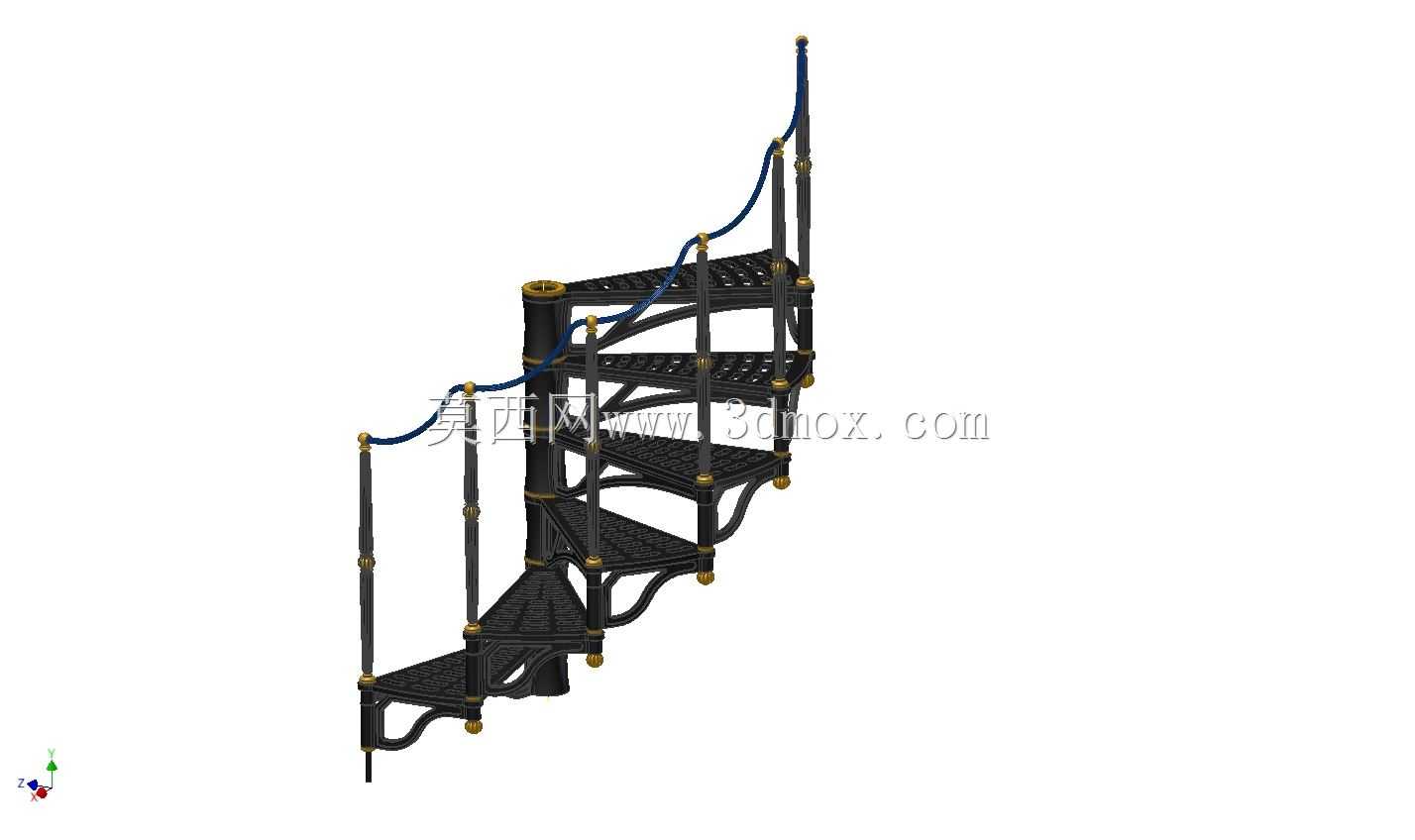

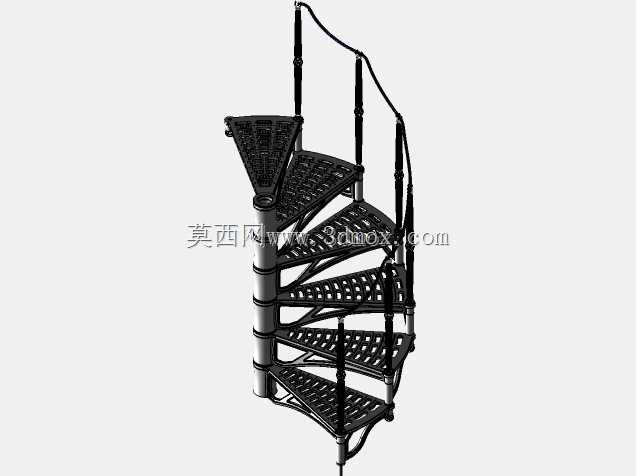

复式空间用中柱式旋转楼梯结构设计

　　这款中柱承托式螺旋梯结构，核心适配loft复式住宅、小型商业夹层、工业设备操作平台的垂直交通场景，相比直跑梯可节省至少60%的水平投影占地，在层高2.8米到3.6米的空间内无需额外设置中间支撑，安装边界仅需预留直径1.8米到2.2米的圆形净空区域，即可完成整梯装配。设计阶段优先以中心立柱作为核心承力构件，所有踏步板通过焊接或螺栓锁紧的方式固定在中柱外壁，踏步围绕中柱做360度螺旋排布，每级踏步的升角控制在30度以内，踏面外侧宽度保持在220mm以上，内侧靠近中柱位置宽度不小于80mm，避免行走时踏面过窄带来的磕碰风险，踏步表面做防滑网格纹理处理，湿滑状态下也能保证足够的摩擦系数。扶手系统采用连续弯曲的圆管构件，

　　顺着踏步螺旋轨迹平滑延伸，扶手与每级踏步外侧通过竖向立杆连接，立杆底部设置装饰性封盖同时兼顾锁紧固定，扶手高度保持在900mm的安全规范值，临空侧无额外遮挡的场景下可在立杆之间加装防护拉索，避免高空坠落风险。整梯的受力传递路径清晰，所有竖向荷载通过踏步直接传导至中心立柱，最终由立柱底部的预埋法兰盘传递到建筑地面结构，安装时仅需对中柱底部做膨胀螺栓固定，顶部无需和楼板做刚性连接，适配不同厚度的夹层楼板安装需求，不会对上层楼板结构造成额外荷载。踏步的旋转角度可根据实际层高调整，每级踏步的垂直间隔可根据使用场景灵活设置，民用住宅场景下踏步间隔控制在180mm到200mm之间，适配日常行走的步幅习惯，工业操作平台场景可适当缩小间隔，

　　匹配频繁上下的作业需求。构件拆分设计时所有金属部件均采用模块化预制，现场无需二次焊接，仅通过标准紧固件即可完成整梯组装，运输时可将踏步、立杆、扶手分别打包，单包重量控制在人工可搬运范围内，无需大型吊装设备即可完成高层住宅的上楼安装。梯身外侧的装饰端件既可以遮挡螺栓连接点位，也能避免金属构件的锐边外露，降低日常使用的磕碰概率，整体结构没有冗余装饰构件，在保证结构强度的前提下尽可能控制整梯自重，降低对建筑地面的荷载要求。
