钟表金工用手动曲线锯结构设计

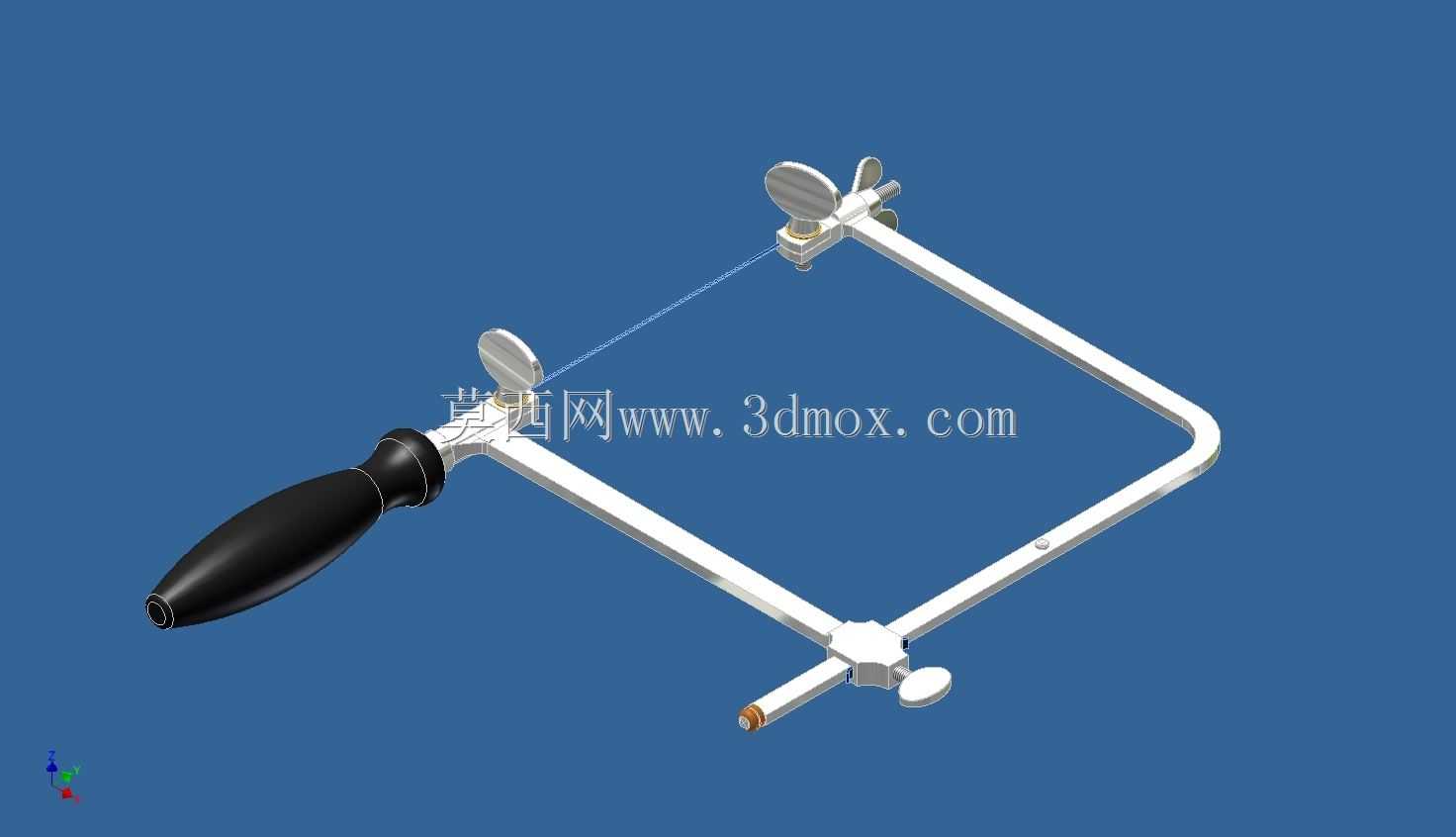

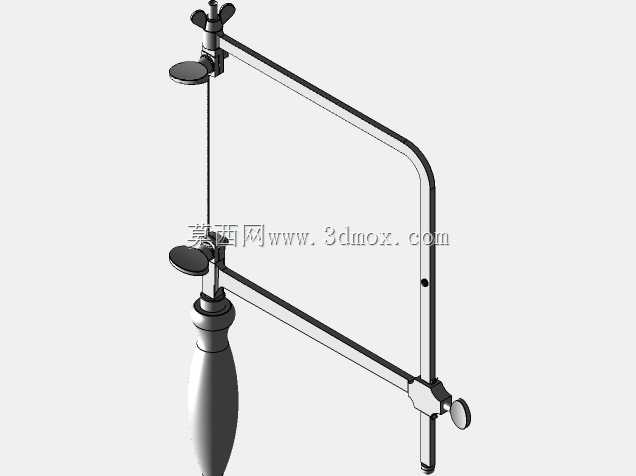

　　这款手动曲线锯主要面向钟表匠、金工从业者的精细加工场景，适配薄金属片、细金属丝、小型贵金属工件的锯切作业，在首饰打制、钟表零件修配、小型五金件异形裁切场景中，能完成大型锯切设备无法覆盖的微尺度加工需求。从结构设计来看，整体采用U型铸钢框架作为主体承载结构，框架截面做了等强度优化，在保证整体刚性、避免锯切过程中框架形变导致锯条偏移的同时，尽可能控制整体重量，长时间手持操作不易产生疲劳感。握持端采用符合人体工学的纺锤形黑色握柄，握柄表面做了防滑纹理处理，与框架连接位置设置了旋转锁紧结构，可根据作业时的握持角度调整握柄朝向，适配不同工位的操作姿态。锯条张紧结构分布在框架的两个端头上，其中靠近握柄的一端设置了蝶形调节旋钮，

　　通过螺纹进给结构调整锯条张紧度，旋钮旁配套的翼型锁紧件可在张紧度调整到位后锁死位置，避免锯切过程中张紧力衰减导致锯条松动脱落；框架另一端的锯条固定座做了万向微调设计，可适配不同长度的标准迷你锯条安装，同时能小角度调整锯条朝向，满足曲线走刀的锯切需求。框架中部设置的十字型调节块是整个结构的受力支点，可根据锯条长度调整框架的有效跨距，调整到位后通过侧面的紧定螺钉锁死，保证框架整体受力均匀。从安装边界来看，这款工具整体外轮廓跨距约150mm，握柄长度约100mm，作业时无需额外安装固定，可单手握持操作，锯条的有效作业行程覆盖0-100mm的加工范围，可锯切最大厚度3mm的软质金属板材，走刀过程中框架不会与工件产生干涉。在实际使用中，

　　这款工具的锯切精度可达0.1mm，配合不同齿距的细齿锯条，可完成铜片、银片、薄钢片的异形轮廓裁切，也可对钟表内部的细小轴类零件进行截断修整，相比电动曲线锯，手动操作的进给速度可控，不会因为高速切削导致薄小工件变形、退火，非常适合对加工精度要求高、工件尺寸微小的精密金工作业场景。结构设计上充分考虑了易损件更换需求，锯条固定端采用快拆结构，无需额外工具即可完成锯条更换，日常维护仅需定期在螺纹调节位置涂抹少量润滑脂，即可保证调节结构顺畅无卡滞。
