减速机输入斜齿花键轴三维结构设计

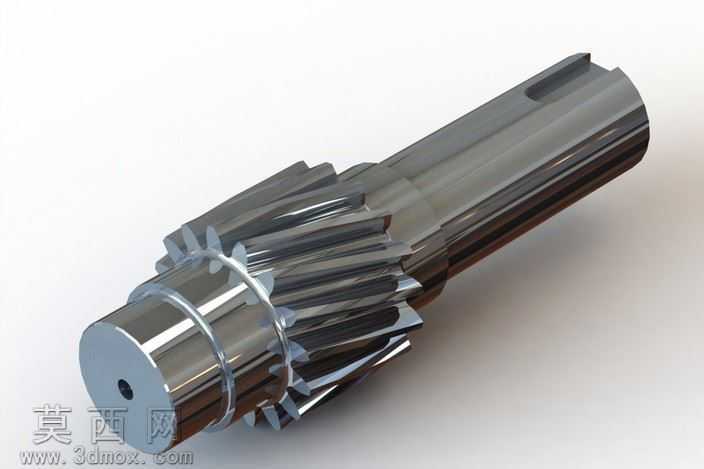

本作品为减速机配套的输入斜齿花键轴三维建模作品，建模过程严格遵循机械传动零件的设计规范，首先基于齿轮啮合参数完成斜齿齿形的参数化构建，通过螺旋线引导扫掠生成精确的斜齿齿廓，保证齿向螺旋角、齿距、模数等核心参数符合重载传动的设计要求，齿面过渡圆角经过精细化处理，避免应力集中带来的零件失效风险。轴身部分采用阶梯轴结构设计，不同轴段的直径、长度尺寸经过严谨的力学核算，分别对应轴承安装位、齿轮定位位、动力输入花键位的功能需求，各轴段之间的退刀槽、圆角过渡均按照机械加工工艺要求设计，确保后续实际加工时的工艺可行性。轴端的内孔设计为润滑油道结构，可在设备运行时为啮合齿面、支撑轴承输送润滑介质，降低传动过程中的摩擦损耗，延长零件使用寿命。花键段采用矩形花键结构建模，键齿的等分精度、齿侧间隙参数均符合传动配合要求，保证动力输入时的扭矩传递稳定性，避免花键连接出现松动、偏载问题。渲染阶段采用金属合金钢材质，还原零件经过精加工后的金属光泽质感，对齿面、轴颈等精加工面设置高反光材质属性，对退刀槽、端面等非配合面设置符合实际加工的粗糙度质感，通过光影调整清晰展现零件的各部分结构细节，直观呈现斜齿的螺旋走向、花键的齿形结构、各轴段的阶梯层次。整个建模过程从零件的实际传动功能出发，兼顾结构强度、加工工艺、装配需求三个核心维度，所有结构特征均具备实际工程应用价值，可直接用于减速机的虚拟装配、运动仿真、工程图导出等后续设计环节，为减速机的整体设计提供精准的零件三维数据支撑。
