罗兰DG MDX-20设备专用窃听孔工作台板

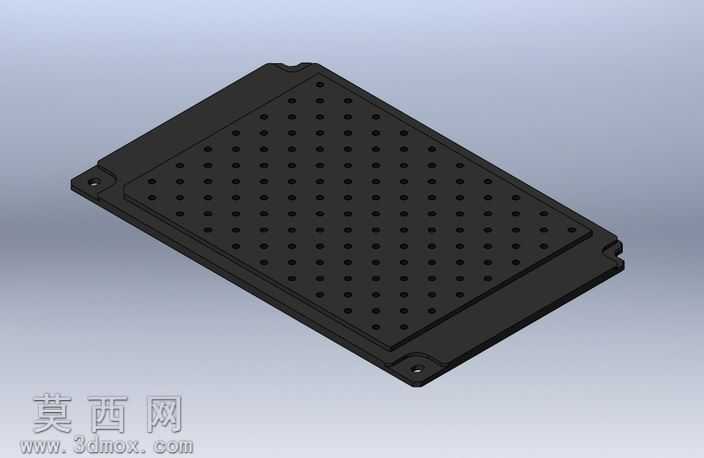

本模型为适配罗兰DG MDX-20设备的专用窃听孔工作台板三维建模成果，建模阶段以设备实际安装适配尺寸为核心基准，首先通过基准面绘制确定板件的整体外轮廓，精准还原板体四角的安装定位孔、侧边的卡扣限位结构，确保板件与对应设备的安装位完全契合，不存在装配干涉问题。建模过程中对板面密集的阵列通孔做了参数化设计，所有孔位的孔径、孔间距、排布行列数均严格参照实物参数设置，采用线性阵列特征快速完成孔群排布后，逐一校验边缘孔位与板边的距离，避免出现孔位偏位、破边的问题，同时还原了板体边缘的阶梯式限位凸台结构，保证板件放置时的定位精度。材质设置上，针对该板件实际使用的硬质工程塑料属性，为模型赋予哑光黑色硬质塑料材质，调整材质的粗糙度、反光度参数，还原工程塑料表面细微的磨砂质感，对孔位内壁做了轻微的倒角处理，避免渲染时出现锐利边缘的失真效果，同时还原板体四角安装孔的金属衬套细节，区分塑料基体与金属衬套的材质差异，提升模型的真实感。结构设计上，该板件采用薄型平板加边缘加强边框的结构，在保证板面平整度的同时提升板体整体刚性，避免长期受压出现板面变形的问题，板面的密集通孔一方面用于加工过程中的废料漏排，另一方面可配合定位夹具实现待加工工件的快速固定，适配设备的雕刻、打孔加工需求。渲染阶段采用柔和的工业产品展示光照，从斜上方45度角打光，清晰呈现板件的整体轮廓、孔位排布规律以及边缘的结构细节，通过阴影调整凸显板件的厚度与立体感，完整还原该工作台板的结构特征与外观质感，可直接用于设备配件的装配校验、加工生产参考以及相关教学演示场景。
