加长柄方驱棘轮扳手三维结构设计

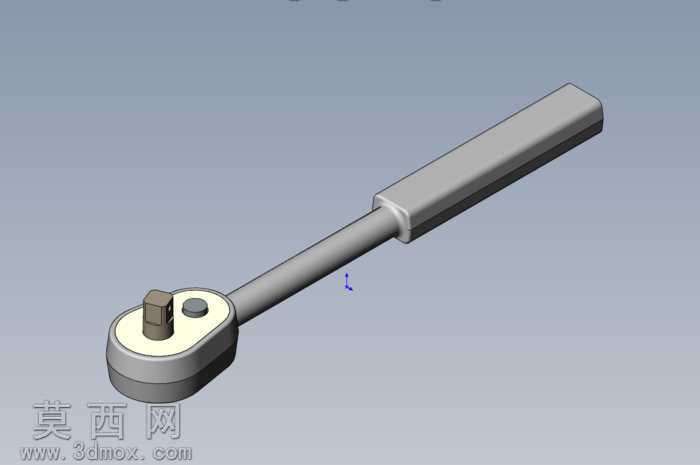

本作品为加长柄方驱棘轮扳手的三维参数化模型，采用SolidWorks完成全参数化建模与装配校验，整体建模过程遵循机械加工工艺逻辑，对扳手的各组成部件进行了独立建模后完成虚拟装配，确保各部件间的配合间隙符合实际产品的装配公差要求。模型整体分为棘轮头部、连接杆、加长握柄三个核心部分，其中棘轮头部为功能核心区域，建模时还原了棘轮棘爪的啮合结构、换向拨块、方驱输出头以及端盖固定结构，对棘轮齿形进行了精准绘制，还原了单向间歇传动的结构特征，可直观展示棘轮扳手单向锁止、反向空转的工作原理。连接杆部分采用等直径圆杆结构，建模时做了端部与棘轮头、握柄的过渡圆角处理，避免应力集中的结构缺陷，符合手动工具的强度设计要求。加长握柄部分采用方形截面的防滑握柄结构，建模时还原了握柄与连接杆的套接装配结构，表面做了哑光金属质感的材质赋予，还原实际工具的握持触感。材质渲染阶段，整体模型赋予合金工具钢的基础材质，对棘轮头的金属切削面做了高光金属质感调整，对握柄部分做了细微的磨砂纹理处理，区分不同部件的加工工艺差异，同时添加了环境反射效果提升渲染真实感。设计过程中参考了手动棘轮扳手的行业通用尺寸规范，方驱接头采用标准1/2英寸方头尺寸，可适配对应规格的套筒配件，握柄长度经过力矩测算，满足常规拆装作业的力矩输入需求，整体结构无冗余设计，各部件的连接方式均还原实际产品的生产装配逻辑，可作为五金工具设计教学、手动工具结构展示的参考模型，也可用于装配干涉校验、力学仿真分析的基础模型使用。
