参数化方程传动螺旋齿轮三维设计

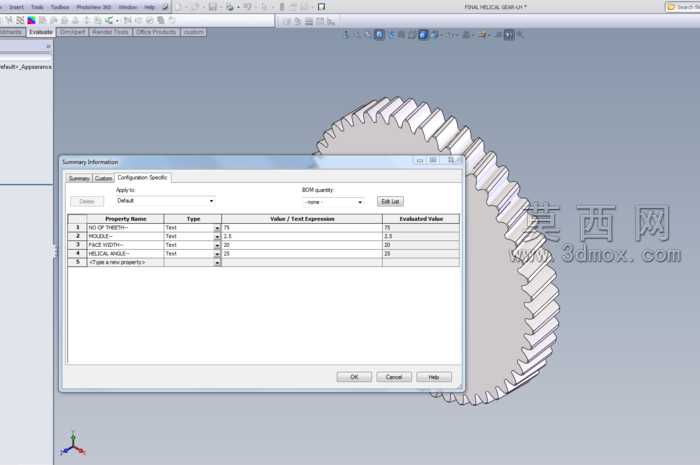

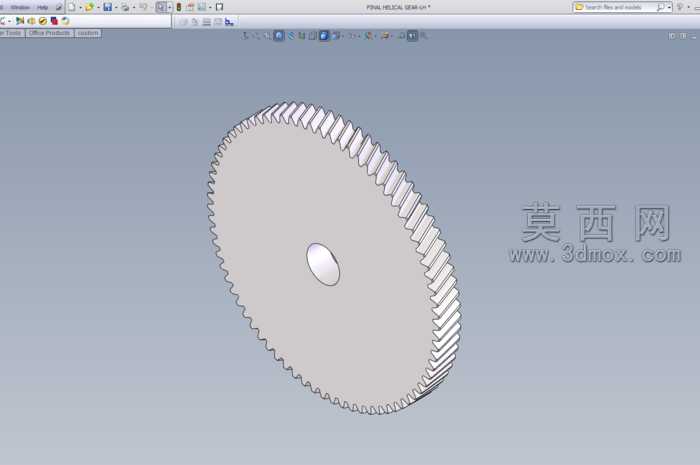

本作品为基于参数化方程构建的传动螺旋齿轮三维模型，建模过程依托三维设计软件的参数化驱动功能完成，首先梳理螺旋齿轮的啮合传动数学逻辑，将齿廓渐开线生成方程、螺旋升角计算公式、齿距分布参数、齿厚与齿槽宽的配比关系逐一录入软件的全局参数表，实现所有结构尺寸的联动调整，修改任意核心参数即可自动重构整个齿轮模型，无需重复绘制基础特征。建模阶段首先绘制齿轮的基准齿坯轮廓，通过旋转特征生成齿轮的基体结构，随后导入预先推导的齿廓曲线方程，生成单齿的精准齿面轮廓，通过沿螺旋线的扫描切除特征完成单个轮齿的切削成型，再按照圆周阵列规则完成全部轮齿的排布，过程中反复校验轮齿的螺旋角一致性、齿面的平滑度，避免出现特征断裂或曲面褶皱问题。模型的结构设计严格遵循螺旋齿轮的传动特性，轮齿沿轴向呈连续螺旋排布，可实现交错轴之间的平稳动力传递，相比直齿齿轮具备更高的重合度，传动过程中冲击更小、噪音更低，可适配中高速的传动工况。模型完成基础建模后，对齿面、轮毂、安装孔等不同结构区域做了分层的材质属性配置，齿面区域赋予高强度合金结构钢的材质属性，设置对应的表面粗糙度参数以模拟实际加工后的齿面状态，轮毂区域可根据装配需求配置不同的材质参数，同时在软件中配置了对应的工程属性映射，可在任意模块、任意视角下直接调用模型的质量、质心、转动惯量等工程参数，无需额外的测量计算。整个设计过程兼顾了模型的参数化可调性与工程实用性，既可以作为机械传动方案设计中的虚拟装配部件，也可直接导出工程图用于后续的加工生产参考，模型的所有特征均保留完整的参数化建模历史，方便后续根据不同的传动比、中心距、载荷需求调整齿轮的核心参数，快速生成适配不同工况的螺旋齿轮模型。
