手轮驱动台式主轴压力机结构设计

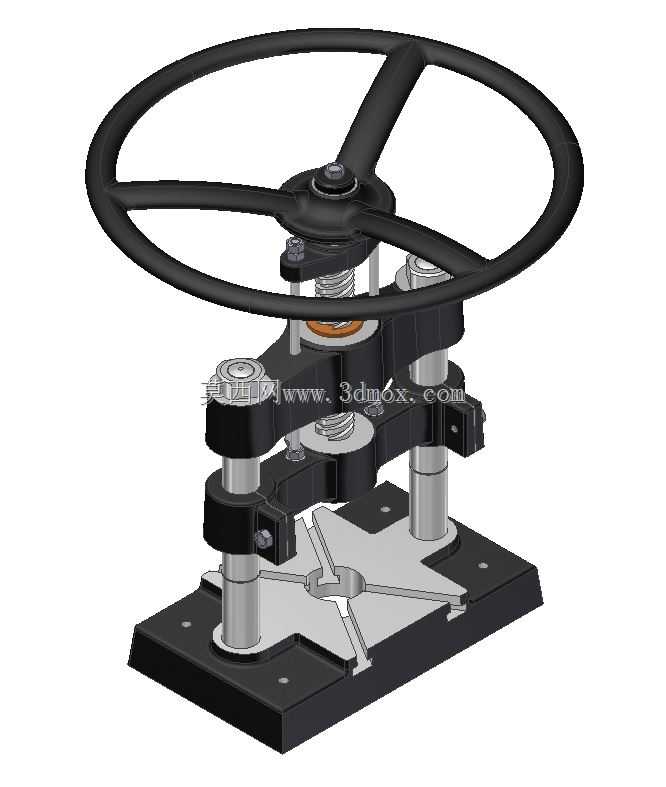

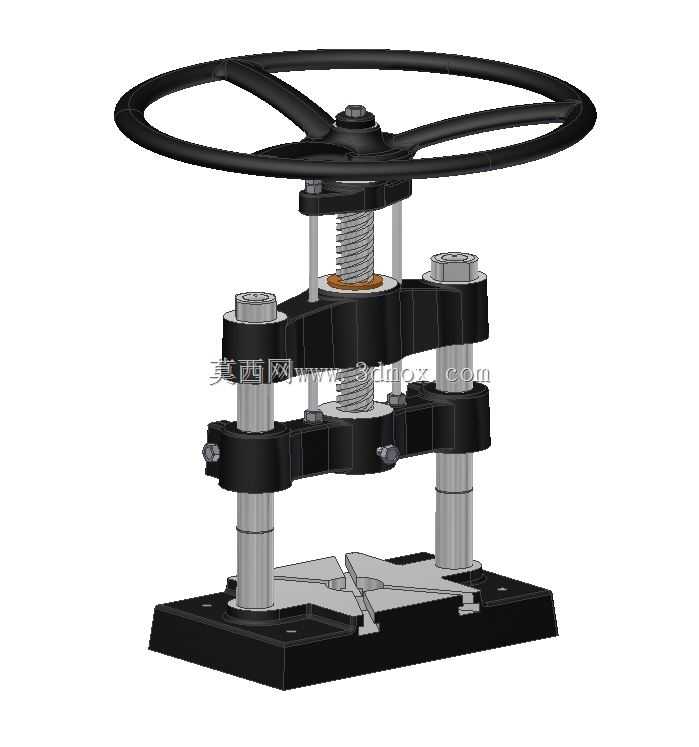

　　这款手动主轴压力机的结构设计，完全围绕小载荷精密压装场景的实际需求展开，常见于小型加工车间的样件试制、维修工位的轴承压入、五金件的铆接校形，以及实验室小批量试样的压合作业，不需要外接气源或液压动力源，仅靠操作人员转动手轮即可输出稳定压力，对场地配套条件要求极低。整机采用立式双导柱布局，底部为带定位槽的方形安装基座，基座上的十字型开槽可适配不同规格的工装夹具快速装夹，安装时只需通过基座四角的沉孔将设备固定在工作台面即可，整体占地尺寸不足半平米，不会占用过多工位空间。上部的三辐条手轮直接与主轴传动组件连接，内部采用梯形螺纹副传递动力，配合套在主轴外侧的复位弹簧，可在施压完成后带动压头自动回位，避免操作人员手动提拉复位的额外操作。

　　两根对称布置的镀铬导柱贯穿上下滑动支座，为压头的上下运动提供精准导向，导柱与滑动支座之间采用铜套配合，间隙控制在0.02mm以内，保证压头下行过程中不会出现偏摆，压装同轴度可满足多数小型零件的装配精度要求。设计过程中特意将施压主轴的中心与基座定位槽中心完全重合，压头的工作行程预留了足够的调节空间，可通过上部的锁紧螺母调整压头初始高度，适配不同高度的待加工工件。整机的受力框架采用加厚钢板焊接后加工而成，所有连接位置均采用销钉定位加螺栓锁紧的方式，避免长期受力后出现结构松动，滑动部位的润滑注油孔直接开设在支座侧面，日常维护时可直接加注润滑脂，不需要拆解设备。这类手动压力机的输出压力可通过操作人员转动手轮的力度灵活控制，对于脆性材料的压合作业、过盈量较小的零件装配场景，比气动或液压设备更易把控施压节奏，不会因为压力输出过快造成工件碎裂或装配损伤。
