荷兰风格风车磨坊轮盘结构设计

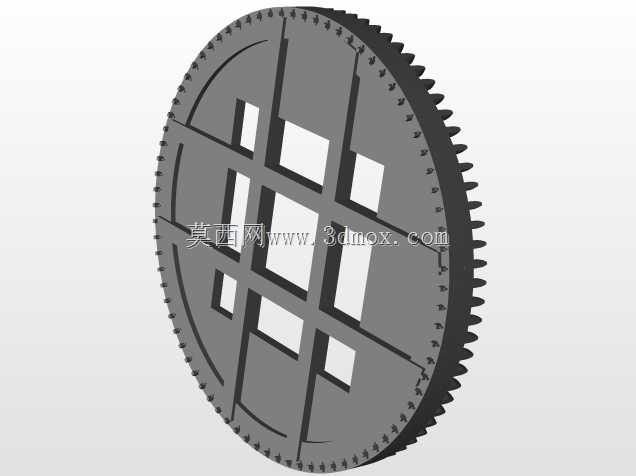

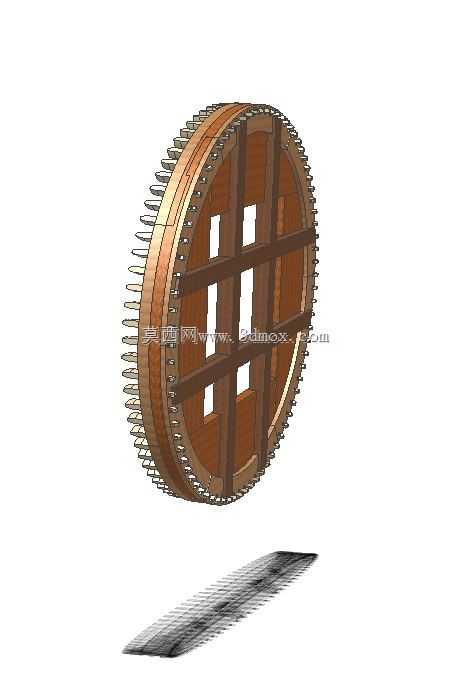

　　该轮盘结构是传统荷兰风车磨坊的核心动力传递部件，主要应用于复古景观建筑复原、文旅项目风车装置搭建、传统磨坊动力系统复刻场景中，承担风叶动力承接、扭矩传递至磨粉机构的核心作用，也可作为主题商业空间的装饰性机械结构使用。结构整体采用辐条式支撑设计，外圈均匀排布齿状啮合结构，可与传动齿轮组精准配合，将风叶捕获的风能转化为旋转扭矩，向内传递至磨盘驱动轴，实现谷物研磨的动力输出。设计过程中优先考虑了传统风车的结构还原度，轮盘外圈的齿形采用等距渐开线轮廓，保证与配套传动齿轮啮合时的传动平稳性，降低运行过程中的冲击噪音；内部采用十字交叉辐条搭配井字格加强筋的布局，在控制整体重量的前提下，提升轮盘的径向抗扭强度与轴向抗形变能力，

　　避免长期受侧向风力作用出现结构变形。轮盘外缘设置多层阶梯式定位台，可适配不同规格的风叶安装座，安装时可根据实际风场环境调整风叶安装角度，匹配不同风速下的动力输出需求；轮盘中心预留标准轴孔与键槽，可直接与通用规格的传动轴配合，无需额外定制转接件，降低现场安装的适配成本。结构的安装边界需考虑风叶旋转半径与周边构筑物的安全距离，轮盘自身的轴向安装间隙需预留5-8mm的膨胀余量，适配木质或金属材质在不同温湿度环境下的形变，避免运行过程中出现卡滞。辐条与外圈、中心轮毂的连接位置均做了圆弧过渡处理，减少应力集中点，提升结构的长期运行疲劳寿命，即使在常年多风的沿海区域使用，也能保证结构的稳定性。轮盘表面的格栅式镂空设计，一方面降低了风阻对轮盘自身的作用力，减少无用功率损耗，另一方面也还原了传统荷兰风车轮盘的视觉特征，兼顾功能实用性与景观展示效果，在文旅项目中使用时，无需额外做装饰包覆即可呈现复古工业质感。
