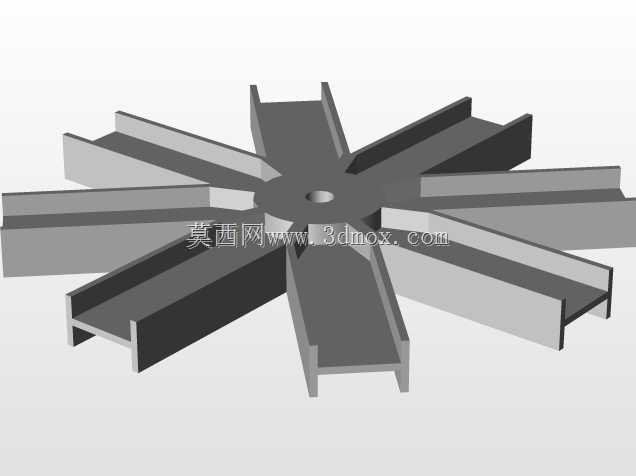

1:25比例多翼式径向叶轮结构设计

　　该径向叶轮采用12片等角度均布的槽型截面叶片设计，中心设置带定位孔的轮毂结构，整体为1:25比例的工程验证模型，材质适配PVC、黄铜、紫铜复合加工工艺，可满足小流量高风压工况下的流体输送或介质搅拌需求。从实际应用场景来看，这类多翼式径向叶轮常配套于小型通风设备、实验室搅拌装置、微型气力输送系统中，区别于后弯式离心叶轮，其径向直出叶片结构可在低转速下输出较高的动压，适配对风压要求较高、安装空间受限的紧凑设备舱布局。设计阶段优先考虑了叶片的受力均匀性，每片叶片采用U型槽截面构型，相比平板叶片大幅提升了径向抗弯刚度，在高速旋转时可降低叶片颤振风险，叶片与中心轮毂的连接采用圆弧过渡结构，避免应力集中导致的焊缝或粘接面开裂，

　　适配小尺寸零件的加工工艺特性，无论是3D打印打样、铜材铣削加工还是PVC注塑成型，都能保证叶片壁厚均匀，减少成型缺陷。安装边界上，中心定位孔采用标准基孔制公差设计，可直接配套直径匹配的电机输出轴，轮毂端面预留有紧定螺钉平面，安装时无需额外加工定位面，叶轮整体旋转外径与安装腔内壁的间隙控制在叶片高度的8%左右，既可以避免运转时叶片擦碰腔壁，又能减少流体回流损失，提升运行效率。叶片的安装角度完全垂直于轮毂端面，流体进入叶轮后沿径向直接甩出，无轴向导流的额外流道损失，在输送含微小颗粒的介质时，槽型叶片的容屑空间可避免颗粒卡滞在叶片与轮毂的连接位置，相比闭式叶轮更适合输送含少量杂质的气体或低粘度液体。在结构细节处理上，

　　每片叶片的外端边缘做了微小的倒角处理，可降低叶轮旋转时的风切噪声，叶片根部与轮毂的连接位置设置了0.5mm的圆角过渡，在小比例模型尺寸下既保证了结构强度，又不会过多增加叶轮整体重量，降低配套驱动电机的负载。这类叶轮在实际选型时，可根据输送介质的腐蚀性选择对应材质，PVC材质适配常规通风、弱酸弱碱液体搅拌场景，黄铜材质适配无腐蚀的润滑性介质输送，紫铜复合结构则可用于有导电、导热要求的特殊工况，比如小型静电喷涂设备的送风单元、温控流体循环系统的搅拌部件，不同材质的叶轮可共用同一套三维结构模型，仅需调整加工工艺参数即可实现快速生产，大幅缩短非标零部件的开发周期。
