欧标长条带开关插排外观结构设计

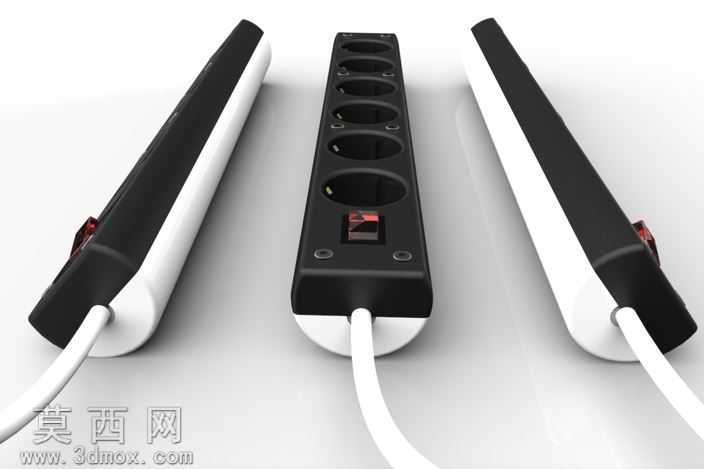

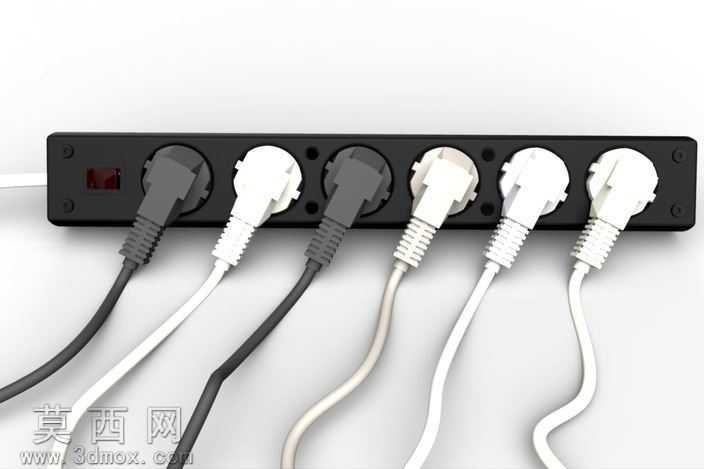

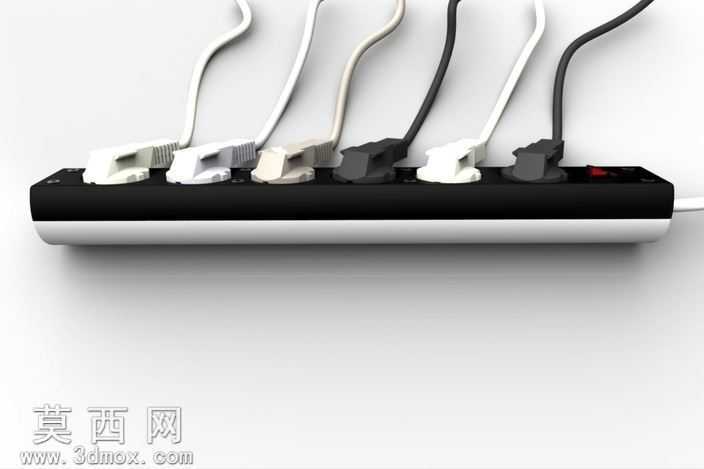

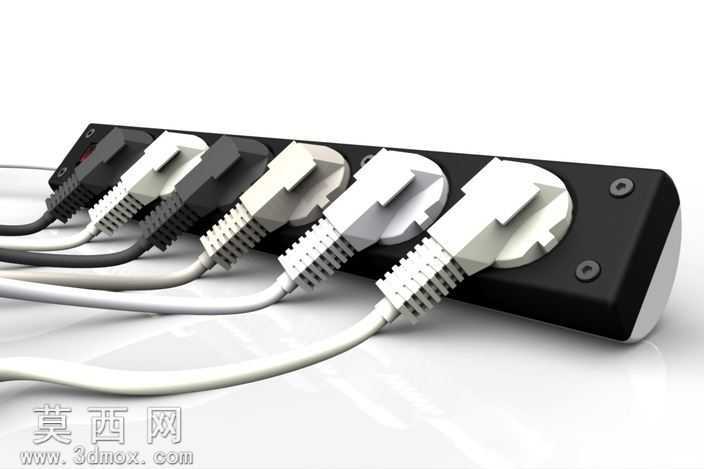

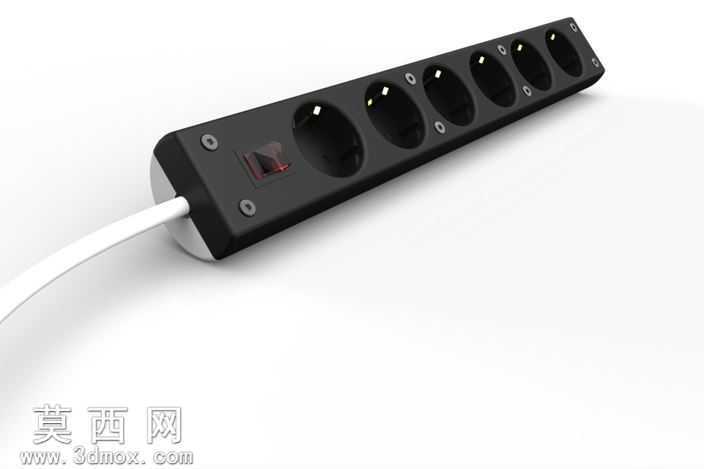

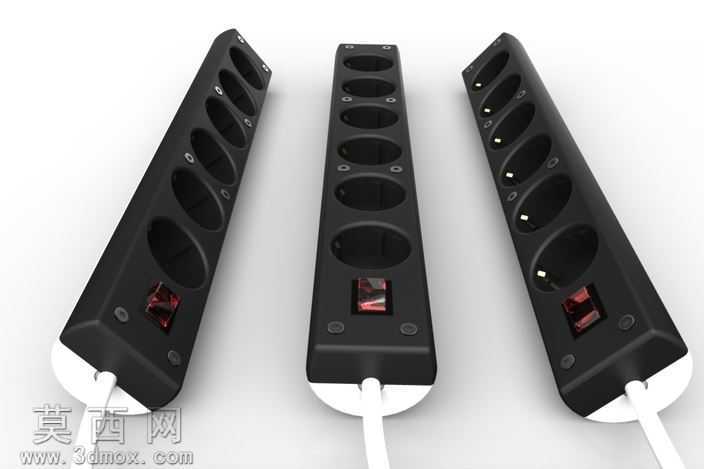

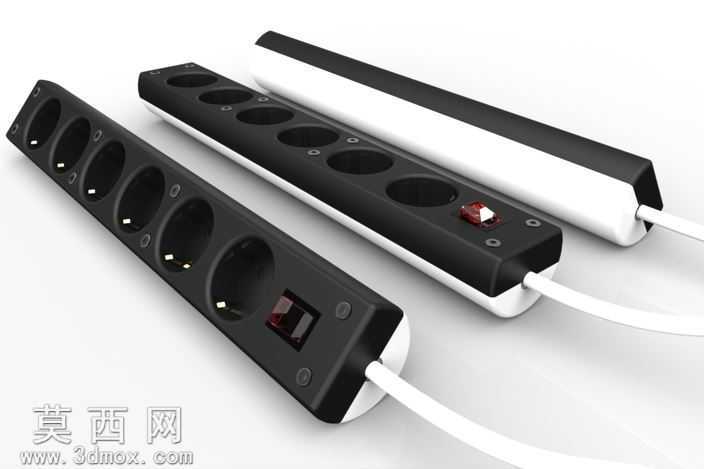

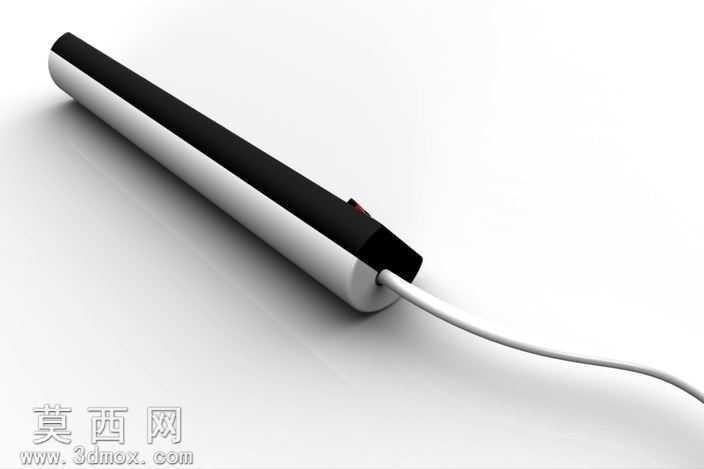

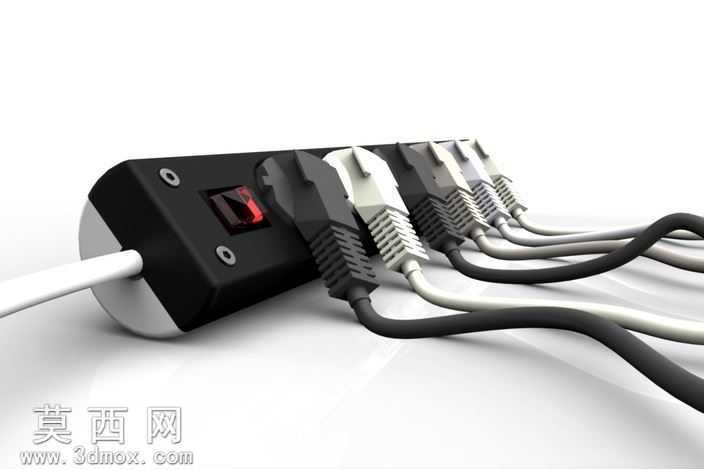

本作品为欧标长条型带开关插排的三维设计方案，建模阶段采用Rhino完成整体曲面与实体结构搭建，针对传统插排易倾倒、外观廉价厚重的痛点进行针对性优化。建模过程中首先确定插排的整体修长比例，将机身做扁平化收窄处理，通过精准的曲面倒角弱化边缘生硬感，同时对底部支撑结构做隐藏式内凹设计，让插排放置时贴合桌面不易侧翻，解决传统插排摆放不稳的问题。插孔区域采用等距排列的欧标圆孔模组，每个插孔的铜件接触位做内嵌式结构预留，建模时严格匹配欧标插头的插拔尺寸公差，保证插拔行程的合理性。机身端部的开关模块做嵌入式安装位设计，开关按键与机身表面做齐平处理，避免凸起按键易积灰、误触的问题，出线口位置做圆弧过渡的防弯折结构，建模时预留电源线的弯曲活动空间，减少线材根部反复弯折断裂的风险。材质渲染阶段分别制作了哑光黑与哑光白两款配色方案，机身主体采用阻燃PC塑料的哑光材质参数，调整表面粗糙度模拟细腻的磨砂触感，开关按键采用半透红黑PC材质，轻微的透光效果可以直观显示通电状态，底部隐藏的支撑脚垫采用软质橡胶材质，渲染时调整材质的反光度区分硬塑与软胶的质感差异。设计思路上摒弃了传统插排臃肿的外观造型，用简洁的直线条搭配极小的圆角塑造轻薄利落的视觉感受，在不缩减内部铜件、安全结构空间的前提下，通过结构布局优化压缩机身的厚度与宽度，让产品适配现代简约的桌面、家居环境。整体模型完整还原了插排的外观细节与装配结构，所有部件的衔接位都做了卡扣与螺丝柱的预留，可直接对接后续的结构验证与开模生产，渲染输出的效果图多角度展示了产品的摆放状态与材质质感，清晰呈现设计优化后的外观优势与结构特点。
