汽油发动机活塞连杆组三维结构设计

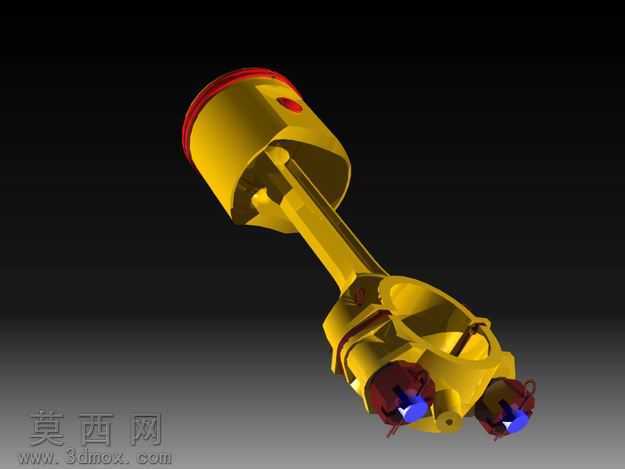

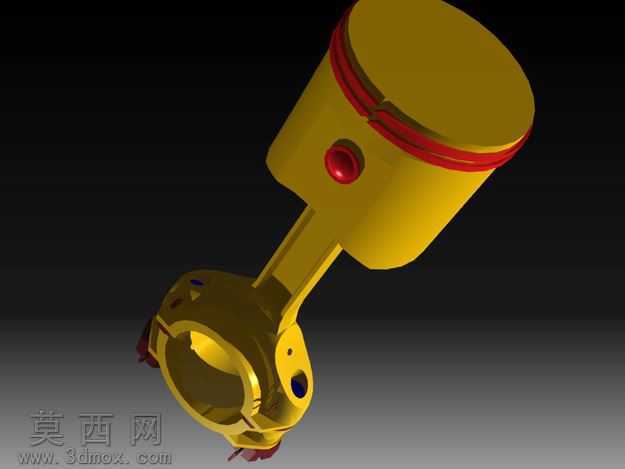

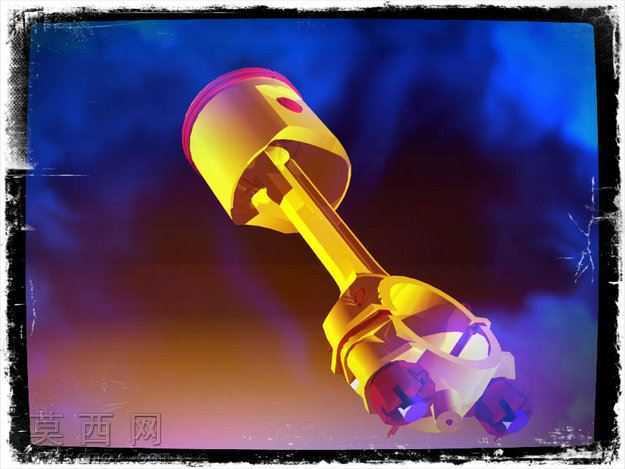

本作品为汽油发动机核心运动组件活塞连杆组的三维建模成果，建模过程依托CATIA V5 R11平台完成，严格遵循汽油机活塞连杆组的实际工程尺寸比例与装配逻辑搭建。建模阶段首先完成活塞本体的结构绘制：精准还原活塞顶部的燃烧室凹坑造型、头部的环槽结构（包含气环槽与油环槽的尺寸落差、槽内回油孔的阵列排布）、裙部的型线设计，同时保留活塞销座的凸台结构与销孔的同轴度公差特征，确保活塞部分的结构完全符合往复运动的受力设计要求。随后完成连杆组件的建模：依次绘制连杆小头的衬套安装孔、杆身的工字形截面结构（该截面可在保证结构强度的前提下最大限度降低组件往复运动质量）、连杆大头的分体式结构，精准还原连杆盖与杆身的定位止口、螺栓安装孔的位置与尺寸，同时完成活塞销、连杆轴瓦、连杆螺栓等附属标准件的参数化建模，所有零件的配合间隙均参考实际汽油机的装配公差设定。装配阶段按照实际工艺顺序完成组件约束：先通过同轴约束将活塞销与活塞销座、连杆小头完成装配，添加销孔卡环的限位约束，再将连杆轴瓦分别装配至连杆大头与连杆盖的安装位，通过贴合约束与同轴约束完成连杆盖与杆身的锁紧装配，全程验证各运动部件无干涉，可完整模拟活塞往复运动、连杆摆动的实际工作状态。渲染阶段针对不同零件赋予对应材质：活塞本体采用铸铝材质，调整金属粗糙度参数还原铸铝件的哑光金属质感，活塞环采用合金铸铁材质添加镀铬层的高光效果，连杆采用锻钢材质调整金属反光度呈现锻件的致密金属质感，连杆螺栓采用高强度钢材的金属材质，场景采用深色渐变背景配合三点布光，主光从侧上方打亮活塞顶面与连杆侧面突出结构轮廓，辅光弱化暗部阴影避免结构细节丢失，轮廓光勾勒组件边缘提升立体感，最终渲染效果清晰呈现活塞连杆组的所有结构细节，完整还原了汽油机核心运动部件的结构特征与装配关系，可用于发动机结构教学、运动仿真分析、零部件设计参考等场景。
