DNEPR-11摩托车发动机曲轴箱盖结构设计

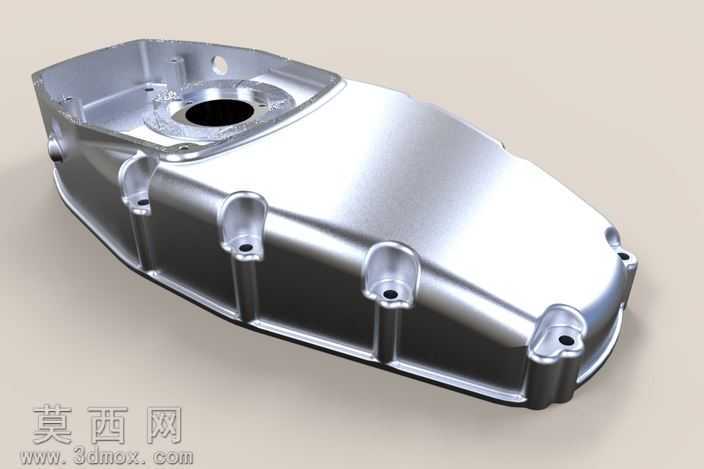

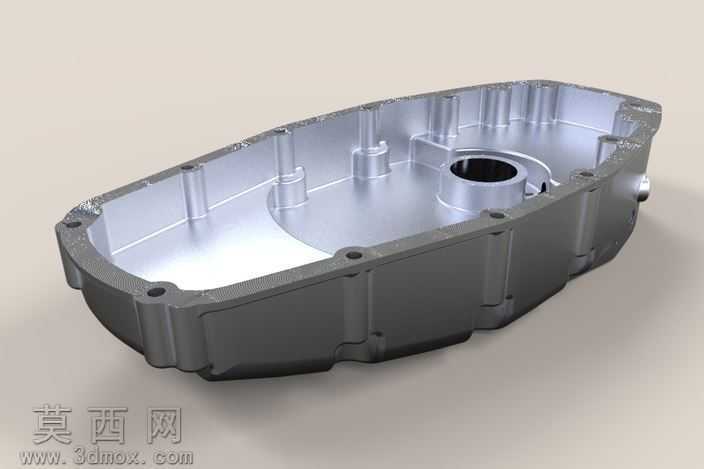

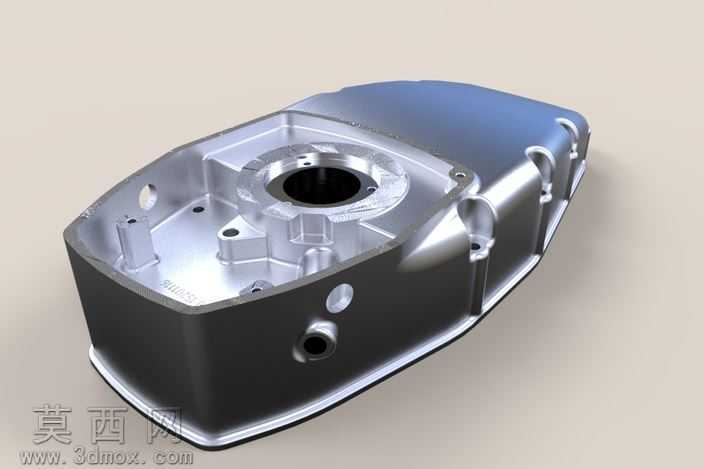

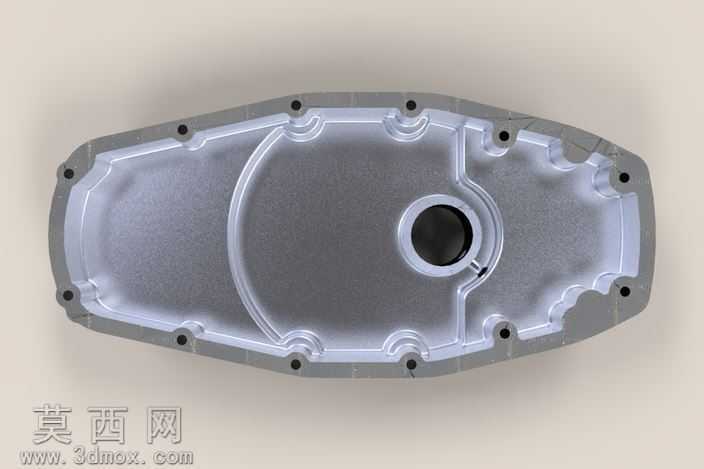

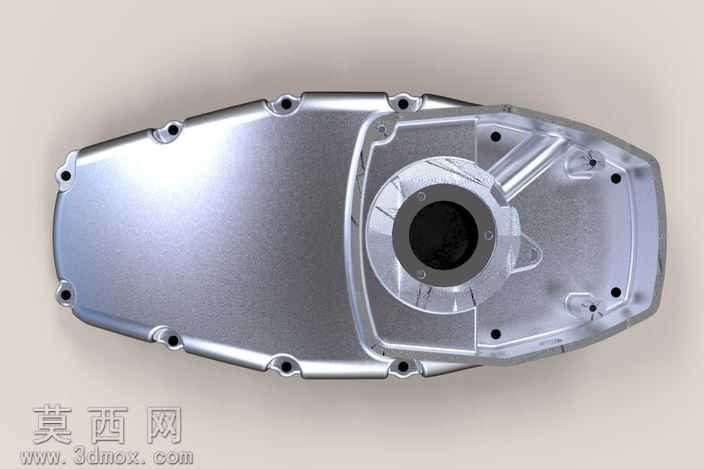

本作品为DNEPR-11型号发动机配套的曲轴箱盖三维设计，建模阶段依托三维参数化设计软件完成全特征构建，首先基于发动机曲轴箱的装配匹配尺寸，绘制箱盖的整体轮廓基准草图，通过拉伸、拔模、倒圆角等基础特征搭建主体壳体的基础形态，严格匹配曲轴箱安装面的平面度要求，保证结合面的密封贴合精度。针对壳体上的安装固定点位，逐一设计带加强凸台的螺栓过孔结构，每个凸台位置都做了壁厚过渡处理，避免应力集中导致的壳体开裂问题，同时在壳体外侧沿长度方向设计了多条纵向加强筋，在不额外增加壳体整体壁厚的前提下，大幅提升了箱盖的结构刚性，降低发动机运行过程中产生的共振形变。材质渲染阶段采用压铸铝合金的金属材质参数，还原了该类零部件实际生产中的表面喷砂氧化质感，对安装孔的加工面、轴承配合位做了高光金属面的区分处理，清晰展现不同加工区域的表面特征。结构设计上充分考虑了曲轴箱盖的实际功能需求，预留了对应曲轴输出端的轴孔避让位，轴孔周边设计了多层密封槽结构，用于安装密封圈防止机油渗漏，壳体内部的型腔轮廓完全匹配内部曲轴、连杆等运动部件的运动包络，避免运行过程中出现运动干涉。设计过程中同步校验了箱盖与周边发动机附件的装配间隙，保证安装后与周边启动机构、离合组件的位置匹配，整体壁厚遵循压铸件的均匀壁厚设计原则，所有转角位置都做了圆角过渡，既符合压铸工艺的成型要求，也能减少压铸过程中的冷隔、缩孔等缺陷，同时兼顾了零部件的轻量化需求，在保证结构强度的前提下尽可能去除冗余材料，降低发动机整体的重量负担。
