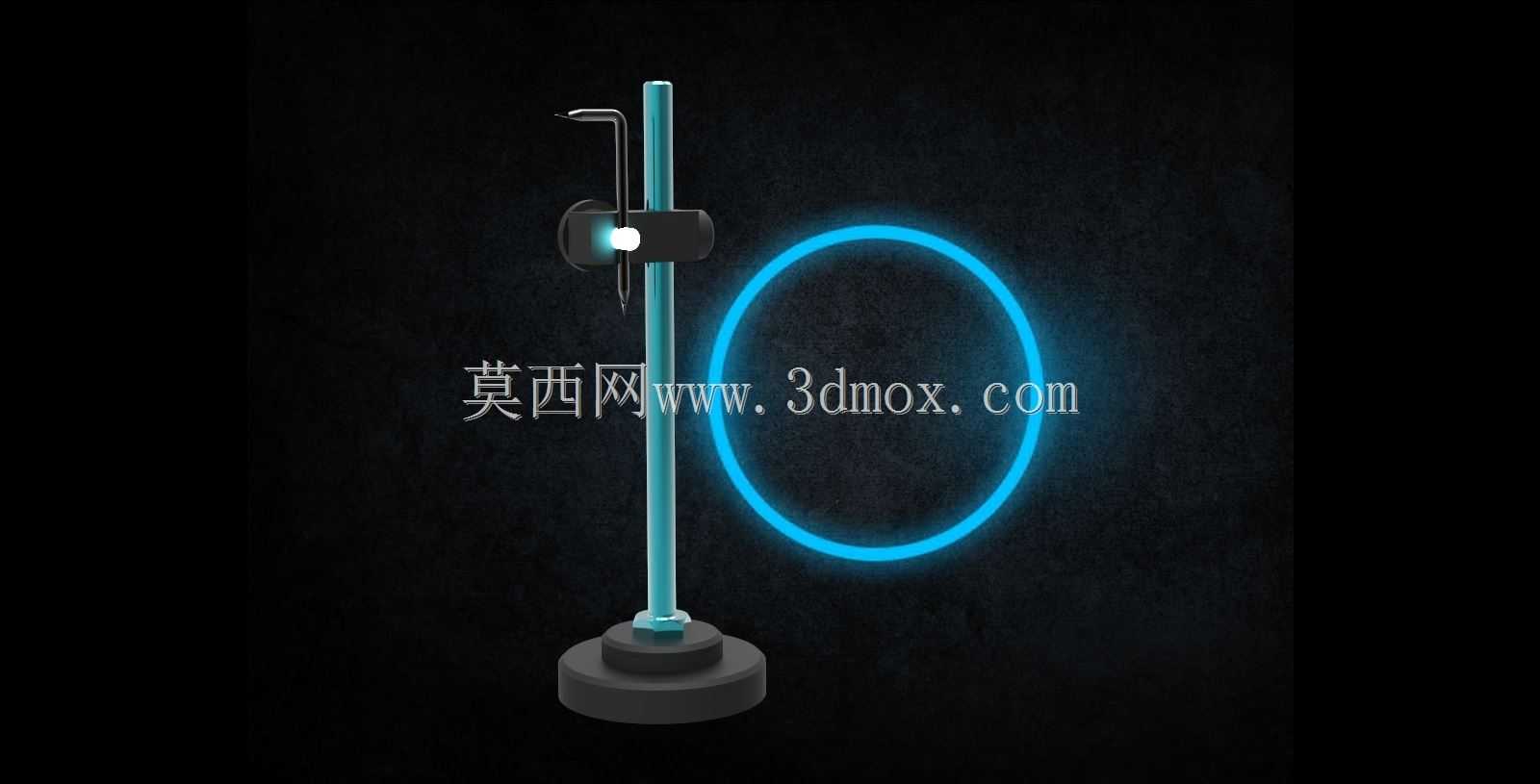

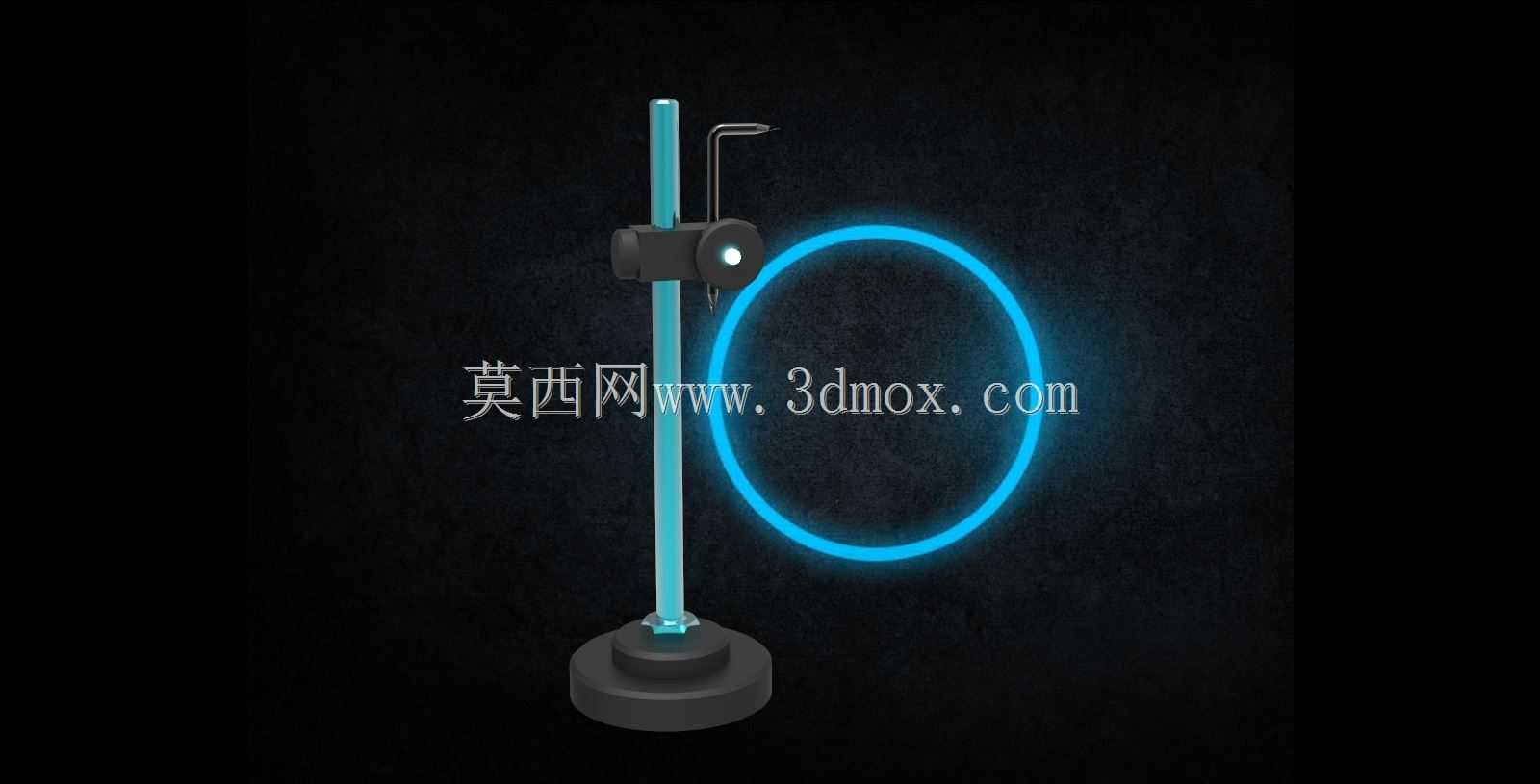

立式带表座划针标记定位工装结构

　　这套立式标记划针结构，在车间现场的工件划线、工序定位、形位公差初检场景里使用率极高，很多钳工台、三坐标辅助工位、机加工序间检具架上都能看到同类型结构的身影。不同于手持划针需要依托高度尺找平的操作逻辑，这套结构自带配重圆形底座，直接放置在经过刮研的铸铁平台上就能获得稳定的支撑基准，不需要额外打表找正安装面，日常转场使用时挪动也很方便，单人就能完成工位间的转移布置。

　　从结构组成来看，整套装置分为底座、垂直立杆、滑动锁紧夹块、划针装夹头四个核心部分。底座采用铸铁材质加工，底部做了精磨处理，和平台接触的平面平面度控制在0.02mm以内，自重足够抵消划针接触工件时产生的侧向力，不会出现划线过程中底座偏移的问题。垂直立杆选用冷拉圆钢加工，表面做了硬铬镀层处理，硬度达到HRC55以上，长期滑动夹块上下移动也不会出现拉毛、划痕，保证滑动过程的顺畅度，立杆和底座之间采用过盈配合加骑缝销固定，垂直度公差控制在0.01mm/100mm范围内，避免立杆倾斜带来的划线高度误差。

　　滑动夹块是整套结构的核心功能部件，内部加工了和立杆直径匹配的光孔，侧面设置了锁紧旋钮，松开旋钮时夹块可以沿着立杆全程上下滑动，调整到目标高度后拧紧旋钮就能完成位置固定，锁紧后的夹块不会出现下滑、偏转的问题。夹块侧面集成了划针装夹结构，除了标配的硬质合金划针之外，也可以换装杠杆百分表、深度测头，拓展成高度测量、圆跳动检测的辅助支架，适配不同工序的使用需求。划针本身采用弯折结构设计，针尖部分经过刃磨，接触工件表面时能划出清晰均匀的标记线，针杆的伸出长度可以根据工件的避让需求调整，遇到带台阶、异形轮廓的工件时，也能避开干涉位置完成划线作业。

　　在实际使用过程中，这套结构的操作逻辑非常贴合一线作业习惯：作业前先将底座放置在划线平台上，根据工件需要标记的高度位置松开夹块锁紧旋钮，上下移动夹块到大致高度后，配合量块校准针尖高度，拧紧锁紧旋钮后就可以推动底座沿着平台平面移动，完成工件同一高度的水平线标记；如果需要做圆周标记，也可以将底座固定在回转工作台中心，调整划针到对应半径位置，转动回转台就能完成整圆的标记线绘制。设计时特意将夹块的锁紧力做了匹配调校，既不会因为锁紧力过小导致划针受力移位，也不会因为锁紧力过大夹伤立杆表面镀层，长期使用的维护成本很低，只需要定期在立杆表面涂抹少量润滑脂，就能保证滑动结构的顺畅度。

　　从安装边界尺寸来看，底座直径控制在120mm，占用平台面积很小，即使是小尺寸的钳工台也能放置使用；立杆总高度350mm，有效滑动行程300mm，覆盖了车间常见的小型轴类、盘类、板类零件的划线高度需求，不需要额外接长杆就能完成大部分常规零件的标记作业。夹块的横向伸出距离为80mm，划线时工件和立杆之间留有足够的操作空间，不会出现手部磕碰立杆的问题。整套结构没有复杂的传动部件，所有零件都是常规机械加工件，生产制造难度低，磨损后更换配件也很方便，夹块、划针这类易损件都可以在车间现场自行加工替换，不需要采购专用配件，非常适合中小机加工车间、工装维修班组作为常备辅具配置。在做三维建模时，所有配合面的公差都按照实际装配要求做了标注，零件之间的装配关系完全还原实物的装配逻辑，导入到装配环境中可以直接做运动仿真，模拟夹块上下滑动、划针位置调整、锁紧动作的完整过程，也可以基于这个基础结构改造成带微调功能的高精度划线架，适配更高精度的标记作业需求。
