户外便携折叠式炭烤支架结构设计

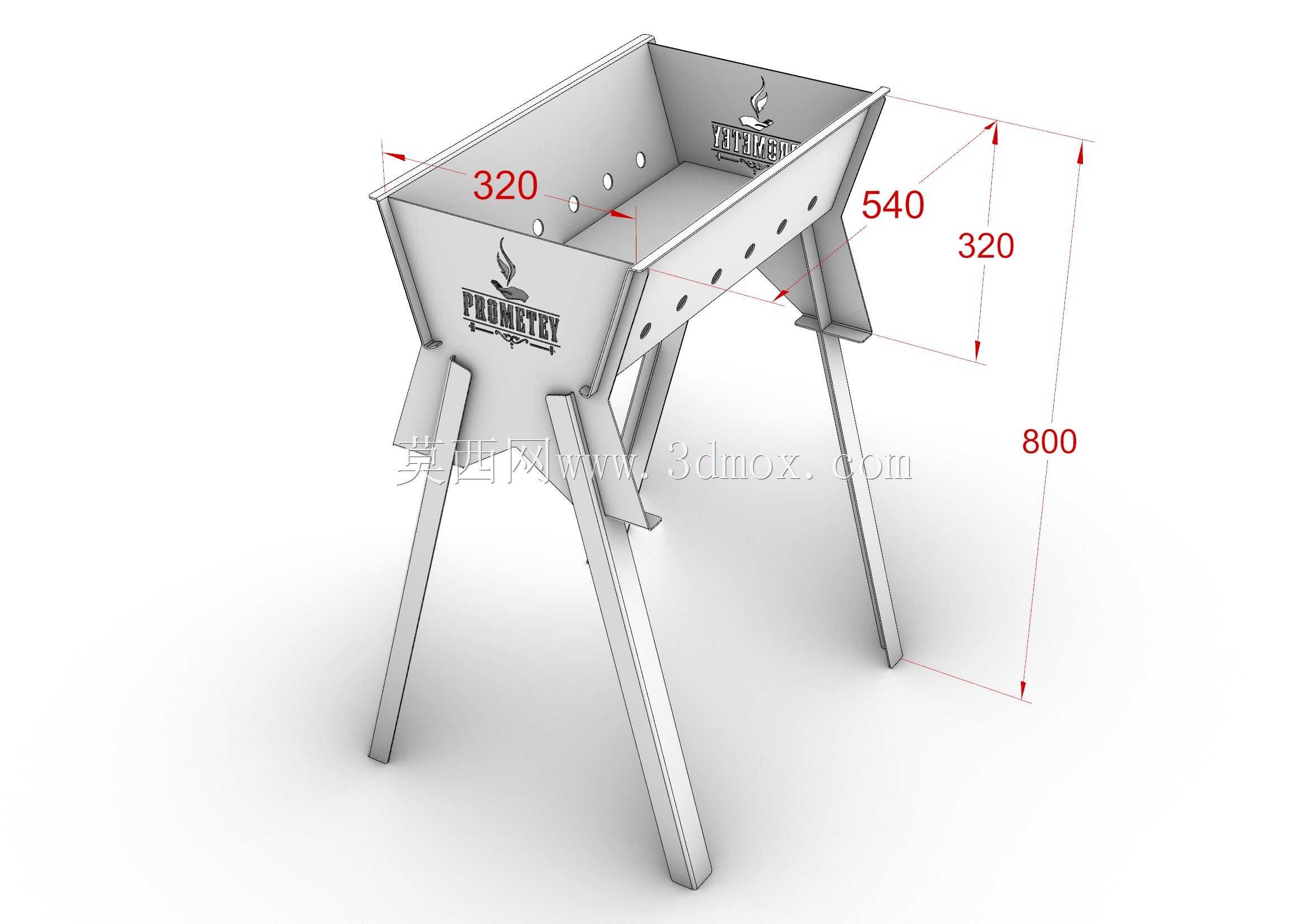

　　这款炭烤支架的结构设计完全围绕户外使用场景的实际痛点展开，不同于市面常见的薄皮焊接款，整体采用钣金折弯加可拆卸支腿的结构逻辑，首先从尺寸边界来看，槽体长度方向净尺寸320mm，整体槽体宽度540mm，槽体自身高度320mm，支腿展开后总高度800mm，这个高度刚好匹配成年人站立操作的舒适区间，不需要弯腰俯身操作，长时间烤制食材也不会产生腰部劳损。槽体侧壁预留的多组圆孔是通风结构，设计时特意将开孔位置设置在炭层高度以上15mm的区间，既可以保证空气自然对流进入槽内为木炭燃烧供氧，又不会因为开孔位置过低导致炭灰从孔洞漏出污染地面，同时侧壁的logo安装位采用凹陷式冲压结构，不需要额外粘贴标识，避免高温下胶层脱落的问题。

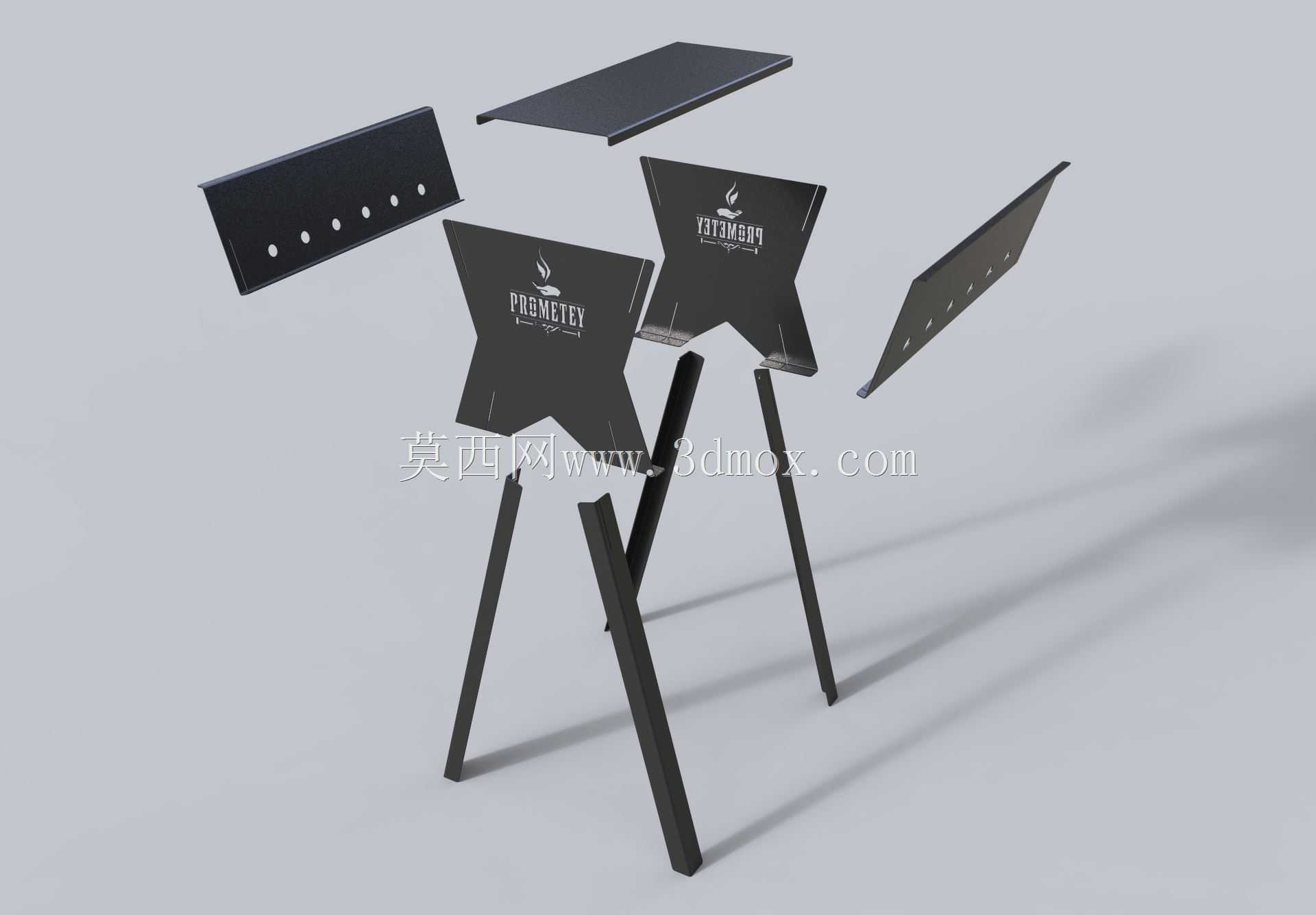

　　支腿采用斜撑式设计，四根支腿向外倾斜12度安装，相比垂直支腿的结构，抗侧翻能力提升40%以上，即使在不太平整的户外草地、砂石地面放置，只要轻微调整支腿插入地面的深度就能保证整体水平，不需要额外携带调平配件。槽体两端的折边做了15mm的内卷边处理，一方面可以提升槽体整体的结构刚性，减少薄钣金受热后的变形量，另一方面内卷边可以避免尖锐的裁切边外露，搬运、组装过程中不会划伤操作人员。从实际使用场景来看，这个尺寸的烤架单次可以同时容纳10-15串常规尺寸的烤串，满足3-5人的户外露营、庭院聚餐使用需求，支腿和槽体采用插销式连接，不需要额外工具就能完成组装和拆卸，拆卸后所有部件可以平整叠放，整体收纳厚度不超过150mm，

　　可以轻松放入汽车后备箱、露营装备包内，不会占用过多储物空间。设计时特意将槽体底部做了2度的微小倾斜，倾斜方向朝向一端的集灰口，木炭燃烧后的灰烬会顺着倾斜面滑向集灰位置，清理时只需要打开集灰口的挡板就能一次性倒出所有炭灰，不需要翻转整个槽体，清理过程不会弄脏手部。槽体上沿的折边同时承担了烤网支撑的功能，不需要额外焊接支撑条，烤网可以直接搭在折边上，承重能力可以达到20kg以上，即使放置整只腌制好的禽类进行烤制也不会出现变形问题。支腿采用等边角钢折弯成型，和槽体连接的位置做了加强翻边，避免长期使用后连接位置出现开裂，支腿底部做了压扁处理，增大和地面的接触面积，在软质地面放置时不会出现下陷的问题。从结构建模的角度来看，

　　所有钣金件的折弯半径都统一设置为1.5倍板厚，符合常规钣金加工厂的加工工艺要求，不需要特殊定制模具就能完成量产，所有焊接位置都设置在非外观面，焊接后打磨平整再做高温喷塑处理，长期在高温环境下使用也不会出现漆层脱落、生锈的问题。通风孔的直径统一设置为10mm，孔间距30mm，这个参数是经过多次燃烧测试确定的，既可以保证木炭充分燃烧减少黑烟产生，又不会因为通风量过大导致木炭燃烧速度过快，缩短单次加炭后的使用时长。槽体两端的把手位置做了隔热间隙设计，把手和槽体侧壁之间预留5mm的空气层，即使槽体内部温度达到300度以上，把手位置的温度也能保持在40度以下，搬运时不需要佩戴隔热手套，避免烫伤风险。
