可升降折叠便携户外烧烤炉结构设计

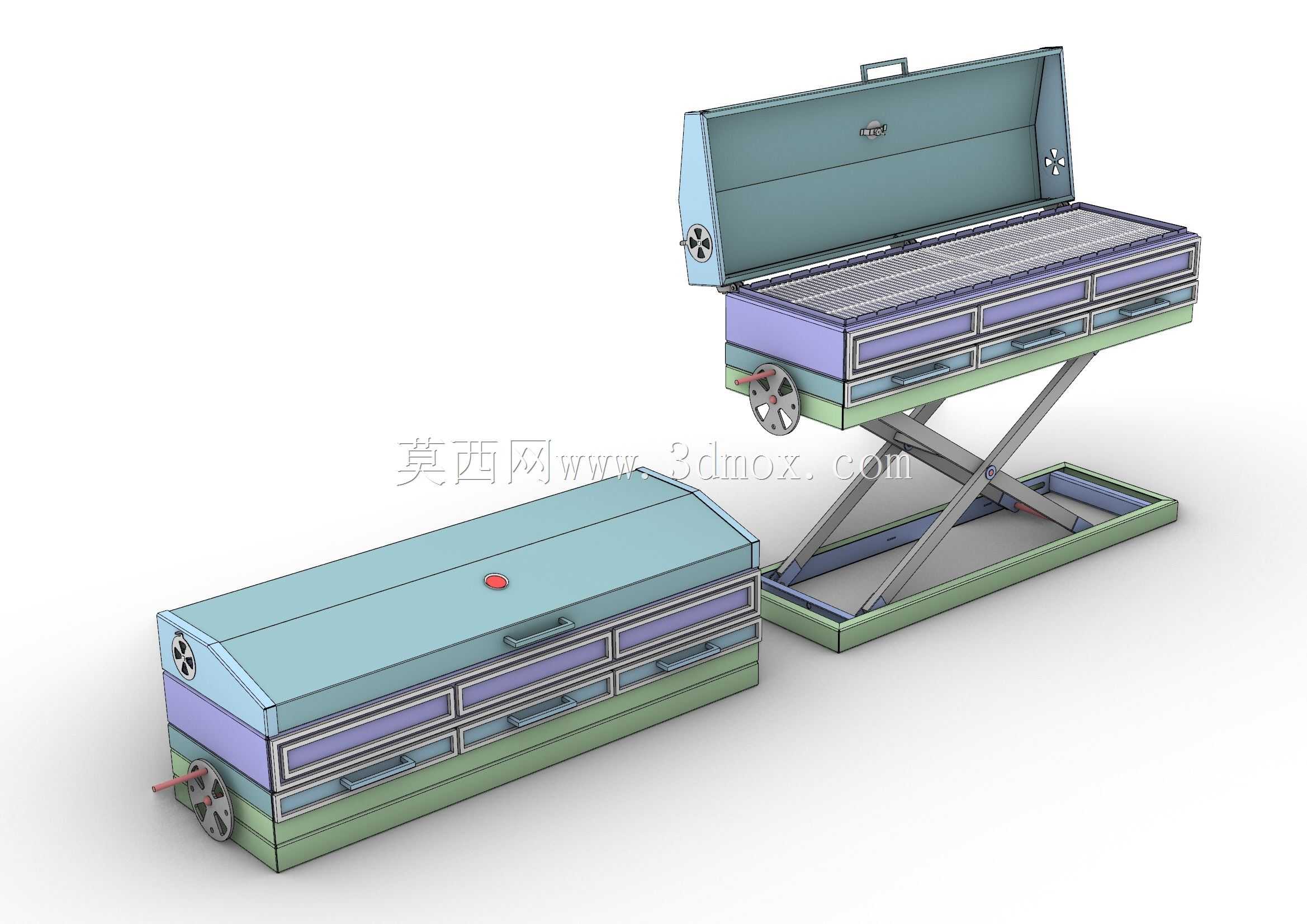

　　这款户外烧烤设备的结构设计，核心围绕户外露营、庭院聚餐、流动摆摊等多场景的使用痛点展开，区别于传统固定结构烧烤架，整体采用剪叉式升降支撑结构，闭合状态下整体为规整长方体箱型结构，外部轮廓无突出尖锐部件，可直接放入车辆后备箱、户外储物架，搬运过程中不会剐蹭周边物品，适配多数家用SUV、轿车的后备箱储物边界，单人即可完成搬运转移。设备展开时通过侧置手摇驱动结构带动剪叉臂动作，可根据使用者身高、烤制操作习惯在30厘米到80厘米的高度区间内无级调节支撑高度，避免长时间弯腰操作带来的腰部劳损，升降机构内置阻尼限位结构，承重状态下不会出现自行下滑、侧倾的问题，烤网区域额定承重可达25公斤，可同时放置多人份食材烤制。

　　炉体上盖与箱体采用合页铰接结构，闭合时通过侧边锁扣实现密封，可阻挡灰尘、蚊虫进入炉腔内部，上盖内侧集成导流挡油结构，烤制过程中产生的油烟可通过侧边通风口定向排出，避免直扑操作人面门。炉体下半部分集成多组抽拉式储物抽屉，可分类放置烤夹、烤签、调料瓶、一次性餐具等烤制配套用品，抽屉内置分隔卡槽，运输过程中内部物品不会晃动碰撞，抽屉面板与箱体采用嵌入式配合，闭合后与外表面齐平，无突出拉手避免搬运时勾挂异物。炉体底部设置防滑橡胶垫脚，在草地、水泥地、瓷砖地面等不同场地放置时都可保持稳定，不会出现打滑移位的问题，烤网采用抽拉式可拆卸结构，使用后可直接抽出清理油污、炭渣，炉腔内部设置炭盆承托导轨，可根据烤制需求调整炭盆与烤网的间距，

　　实现大火烤制、小火保温的不同温度需求。整体结构采用钣金折弯拼接工艺，各部件连接位置预留装配公差，生产时可通过标准紧固件完成组装，无需复杂焊接工序，后期维护时可单独更换损坏的剪叉臂、抽屉导轨等易损部件，降低全生命周期使用成本。设备闭合状态下长度约120厘米，宽度约40厘米，高度约35厘米，展开至最高位置时整体高度约115厘米，烤网工作面尺寸约100厘米*35厘米，可同时满足8到10人份的食材烤制需求，侧边设置的通风调节结构可控制进风量，进而调整炭炉燃烧温度，适配不同食材的烤制温度要求。
