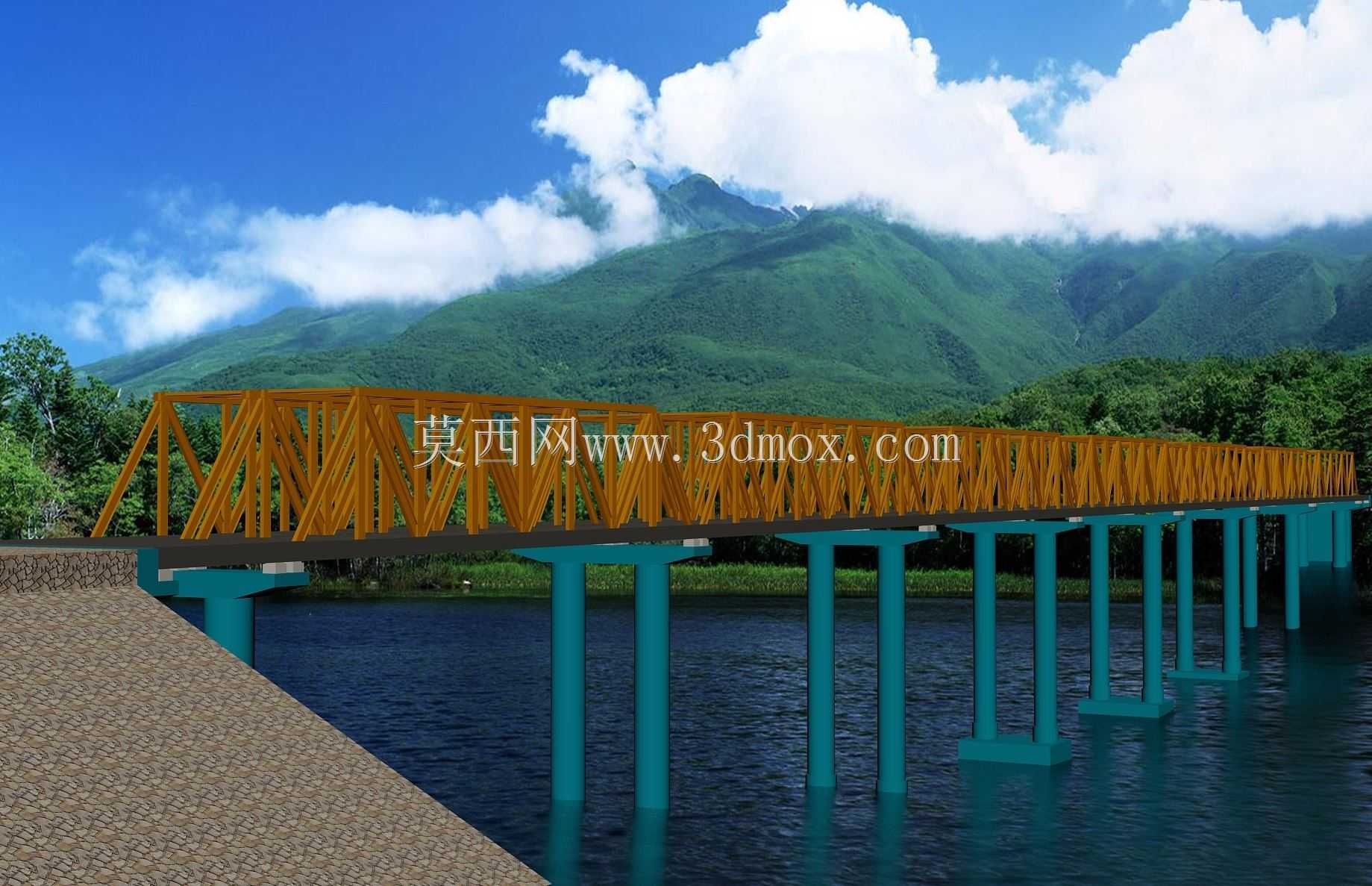

跨水域桁架式钢结构通行桥梁结构

　　这款跨水域桁架桥梁结构，主要面向景区内部跨河通行、乡村支线跨水通路、临时施工便道跨水布设这类场景，区别于大跨度公铁两用桥梁的重载设计，它的荷载标定完全贴合轻载通行需求，可满足小型观光车辆、行人、非机动代步工具的常态化通行，也可作为施工场地临时物料转运的跨水通道使用。从结构功能逻辑来看，上部采用的三角桁架承重体系，是小跨度跨水结构里性价比极高的选型，三角形腹杆的排布方式，能把桥面传递的竖向荷载快速拆分到每一根桁架弦杆上，不管是静载下的挠度控制，还是通行时的动载振动衰减，都能在不使用大尺寸型钢的前提下达到结构刚度要求，相比实腹式钢梁结构，能减少近四成的上部结构自重，降低下部墩柱的承载负荷。下部的墩柱采用多桩式直立支撑结构，

　　每一组墩柱都直接嵌入河床持力层，墩顶设置的横向分配梁可以把上部桁架的支点荷载均匀传递到每根桩柱上，避免单桩受力过大出现不均匀沉降，墩柱之间预留的过水断面，能满足常规季节的行洪要求，不会因为墩柱布设压缩过水截面导致汛期水位壅高，冲刷岸坡。设计阶段的尺寸边界卡得很务实，单跨跨度适配二十米到三十米的常见中小河道宽度，不需要在河道中间增设额外墩柱，减少水下作业的施工量，桥面净宽满足双向轻型车辆错车的通行要求，两侧的桁架腹杆同时兼具防护栏的功能，不需要额外加装独立防护结构，减少附属构件的物料投入。桁架的节点连接采用栓接组合设计，所有弦杆、腹杆的连接点位都预设了标准螺栓孔位，工厂预制完成构件后，运输到现场可以直接拼装，

　　不需要在现场开展大规模焊接作业，不管是安装效率还是后期的构件更换维护，都比全焊接结构更有优势，哪怕局部杆件出现锈蚀或者外力损伤，只需要拆卸对应位置的螺栓更换杆件即可，不需要整体拆解上部结构。桥面铺装层采用的是防滑耐磨的颗粒铺装，和桁架上弦杆的顶面通过嵌入式连接件固定，不会因为长期通行出现铺装层滑移脱落的问题，桥面两侧设置的微小横坡，可以快速排走雨天的路面积水，避免积水长期浸泡铺装层和桁架连接节点，减少钢结构锈蚀的概率。从安装边界来看，两岸的桥台只需要做简单的混凝土扩大基础，不需要做复杂的桩基础承台，因为上部结构的自重较轻，扩大基础的地基承载力要求不高，大部分河道岸坡的天然地基就能满足承载要求，安装的时候可以采用单侧顶推的施工方式，

　　不需要在河道内搭设临时支撑平台，不会对河道内的水体、水生植被造成过多扰动，特别适合生态敏感区域的跨水通道建设。结构的受力验算上，充分考虑了不同工况下的荷载组合，除了常规的竖向通行荷载，还纳入了横向风载、温度变形带来的应力影响，桁架的弦杆预留了微小的伸缩间隙，避免高温季节钢材热胀冷缩产生的温度应力把节点连接件拉裂，墩柱顶部设置的橡胶支座，可以缓冲上部结构传递的振动，也能适配小幅度的基础沉降差，不会因为局部沉降导致结构内部产生附加应力。这类桁架桥的结构逻辑，本质是用最精简的构件组合实现跨域通行的功能，没有多余的装饰性构件，每一根杆件都承担对应的受力作用，不管是景区打造滨水游览路线，还是乡村打通跨河的生产通路，或是施工场地搭建临时跨水运输通道，都能在控制建设成本的前提下，满足长期可靠的通行需求，结构的冗余度设置也很合理，哪怕单根腹杆出现意外损伤，整个桁架体系也不会发生瞬间垮塌，能留出足够的检修维护时间，安全冗余完全匹配轻载通行场景的使用要求。
