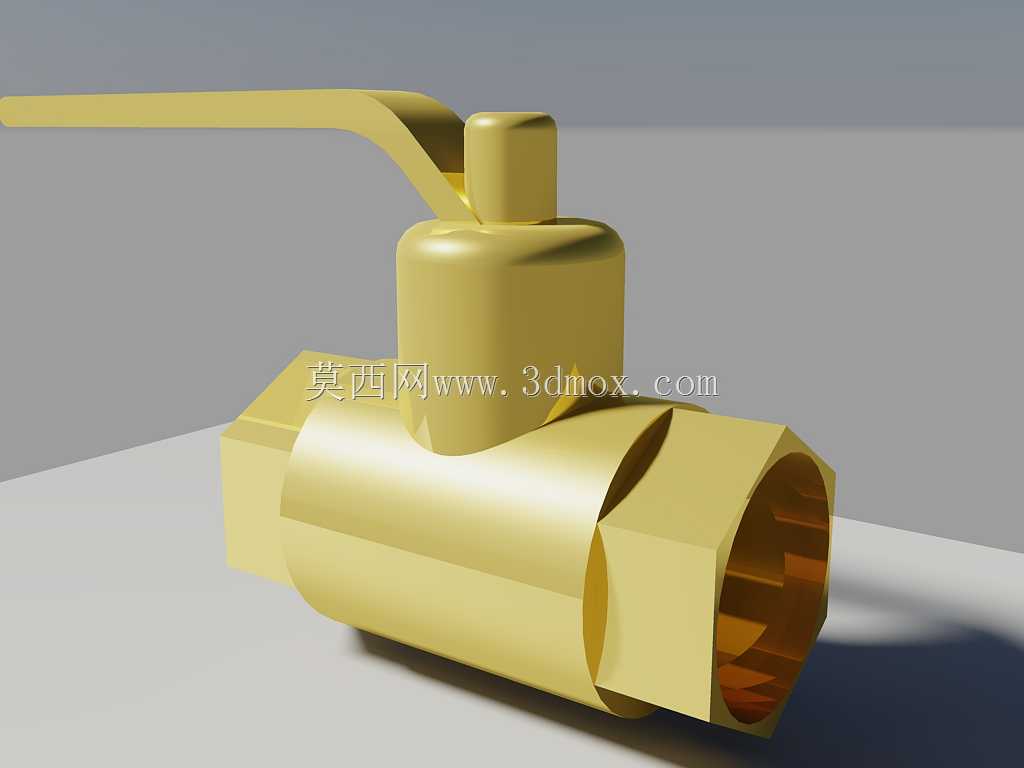

黄铜内螺纹直通式手动球阀三维结构

　　这款手动球阀的三维结构还原，完全贴合民用给排水、小型气动回路、低压液压支路的实际使用需求，在日常的管路布设场景里，这类小通径黄铜球阀的出镜率极高，不管是家装入户的水支路通断控制，还是车间内小型气动工具的气源支路开关，甚至是小型设备上的冷却循环水通断控制，都能看到这类结构的阀门身影。从结构设计逻辑来看，整个阀体采用一体式热锻黄铜成型的思路，没有多余的拼接焊缝，从根源上降低了阀体在承压状态下的渗漏风险，阀体两端的内螺纹接口直接匹配常规的低压管路连接标准，不需要额外的转换接头就能直接拧入对应规格的外螺纹管路，安装时只需要在螺纹处缠绕适量生料带就能实现可靠密封，现场安装的操作门槛极低，不需要专用的工装夹具就能完成装配。

　　阀体内部的流道采用全通径设计，介质流过的时候不会出现明显的通径缩口，一方面能降低介质在阀内的流阻损失，减少泵送动力的无谓消耗，另一方面也能避免介质中的细小杂质在缩口位置堆积卡涩，降低长期使用后的堵塞概率。顶部的阀杆采用下装式结构，也就是从阀体内部向外穿出装配，这种设计的好处是即便阀杆处的密封填料出现轻微磨损，在管路内部介质压力的作用下，阀杆会有向外的微幅位移趋势，反而能压紧填料提升密封性能，不会出现阀杆被内部压力顶出飞出的安全隐患，这也是低压手动球阀非常经典的可靠结构形式。

　　顶部的操作手柄采用扁平加长的杠杆式结构，手柄长度经过力矩匹配设计，操作人员只需要施加很小的扳动力，就能带动阀杆旋转90度实现阀门的全开或者全关，手柄的旋转角度有明确的机械限位，全开时手柄方向和管路流向平行，全关时和管路流向垂直，现场巡检的时候不需要凑近观察阀位标识，远远看一眼手柄的朝向就能判断阀门的开关状态，能大幅降低现场操作的误判概率。手柄和阀杆的连接采用扁方配合结构，装配时直接套入阀杆顶部的扁方段，再用顶部的锁紧螺母固定即可，长期使用如果手柄出现松动或者损坏，不需要拆解整个阀体，只需要拧下顶部的锁紧螺母就能直接更换手柄，后期维护的成本极低。

　　从安装边界尺寸来看，整个阀门的结构非常紧凑，两端内螺纹接口的同轴度公差控制在合理范围内，安装时不需要强行掰动管路对准接口，阀体的六角外形设计也充分考虑了现场安装的操作需求，拧紧的时候可以用普通活动扳手直接卡住阀体的六角面施加扭矩，不会因为扳手打滑损伤阀体表面，也不会因为拧紧时的扭矩传递到阀杆部位导致内部密封件错位。阀门的整体高度控制在小尺寸范围内，即便是在管路排布非常密集的阀组区域，也不会因为阀门高度过高和周边的管路、支架产生干涉，手柄的旋转半径也经过核算，在常规的管路安装间距下，扳动手柄的时候不会碰到相邻的管路部件，操作空间的预留要求很低。

　　在密封结构的设计上，球体和阀座之间采用软质密封配合，球体表面做了抛光处理，表面粗糙度达到镜面级别，和阀座密封面贴合的时候能实现非常可靠的线密封，低压状态下的密封性能完全能满足常规工况的零渗漏要求，阀杆部位的填料采用多层复合密封结构，在多次开关循环之后依然能保持可靠的密封效果，不会出现阀杆处外漏的问题。整个阀门的零部件数量很少，拆解维护的时候只需要拆出阀杆和球体就能完成密封件的更换，不需要专业的维修人员，普通的设备运维人员经过简单培训就能完成日常的维护操作，非常适合分散布设的低压管路场景使用。
