12V直流常闭电磁阀带NPT接口孔板结构

　　这款直动式电磁阀在小型流体控制回路里的适配场景非常广，从实验室小型气路分配、医疗设备的药剂通断控制，到小型自动化设备的气动执行件驱动气路切换，甚至是车载低压气路、小型净水设备的水路通断都能见到同结构产品的身影。不同于大口径大通径的工业管路电磁阀，这款产品主打小通径、快响应、低功耗的应用需求，12V直流供电的特性也让它可以直接适配绝大多数低压工控板卡、车载供电系统的输出回路，不需要额外加装电压转换模块，在紧凑安装空间的设备里能省下不少布线与元件布置的空间。

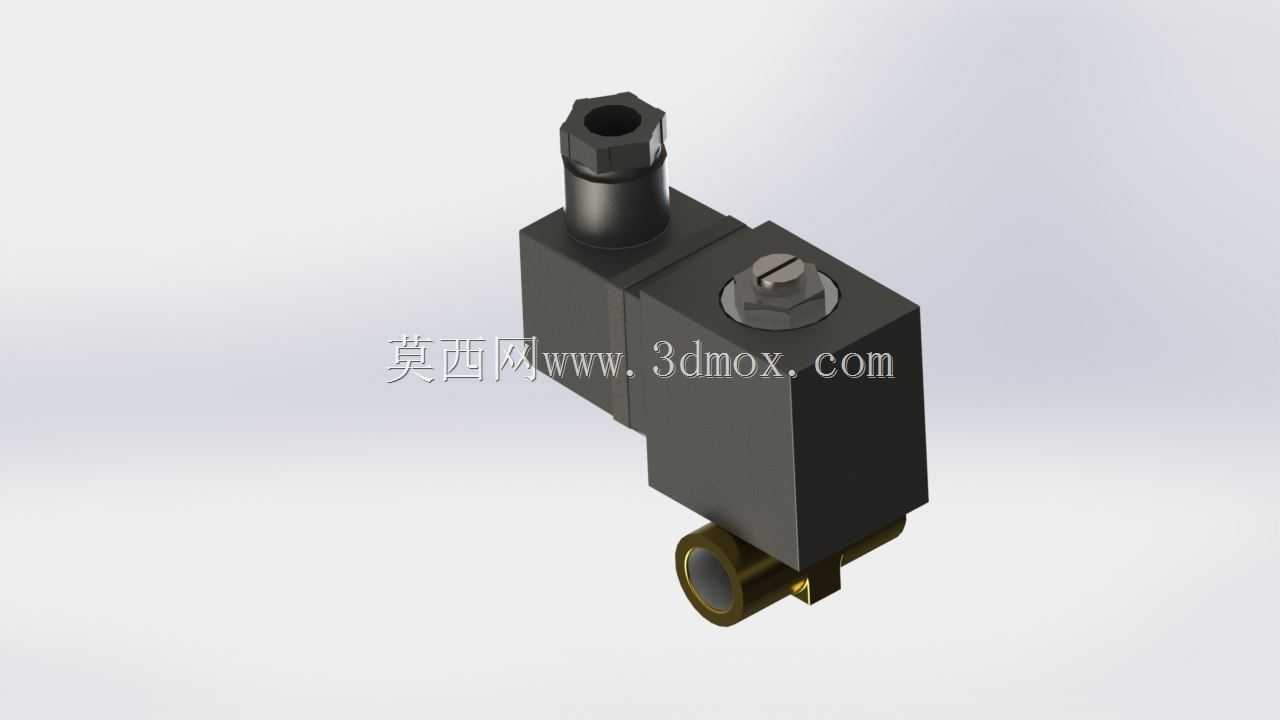

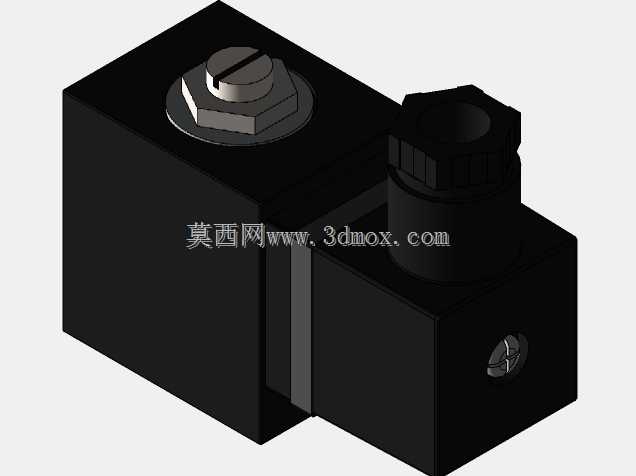

　　从结构设计逻辑来看，这款电磁阀采用的是直动式截止结构，没有先导式电磁阀需要的最低启动压差要求，哪怕是回路压力接近零压的工况下，只要线圈得电就能正常完成启闭动作，这点对于真空吸附回路、低压重力供液的管路来说非常实用，不会出现低压下无法正常开阀的问题。上部的电磁线圈部分做了全包塑封处理，线圈接线端采用了朝上的外螺纹接线接头，既可以直接接插防水型接线端子，也可以通过配套的锁紧螺母固定穿线护套，在有少量溅水、粉尘的车间工况下能避免线圈接线端积灰受潮引发的绝缘问题。线圈中部的手动应急顶丝是这类工业电磁阀很实用的细节设计，当设备断电调试、或者线圈出现临时故障需要应急通断管路的时候，不需要拆解阀体，用一字螺丝刀按压旋转这个顶丝就能手动切换阀芯的启闭状态，调试阶段排查管路问题的时候能省不少反复通断电的操作。

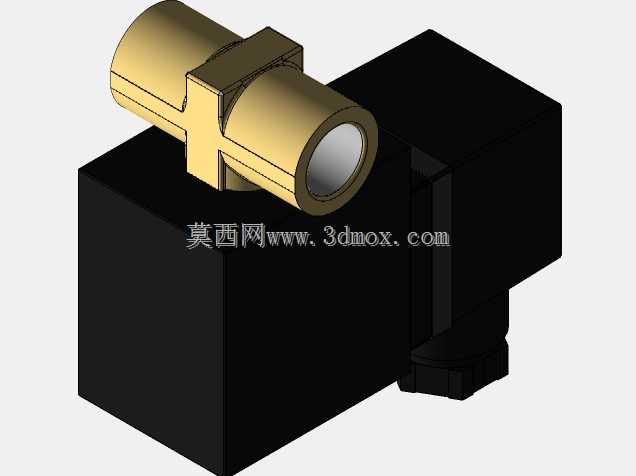

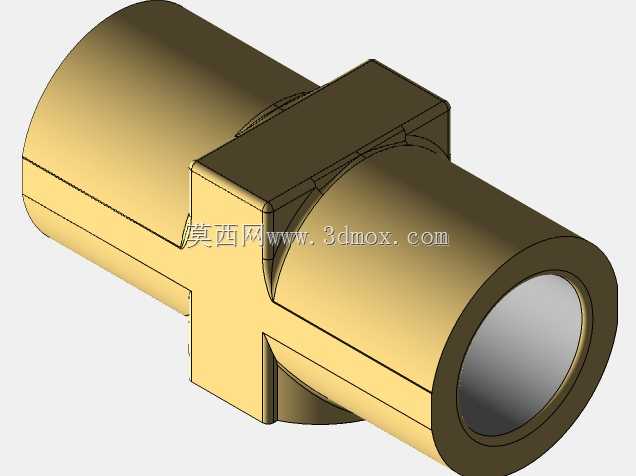

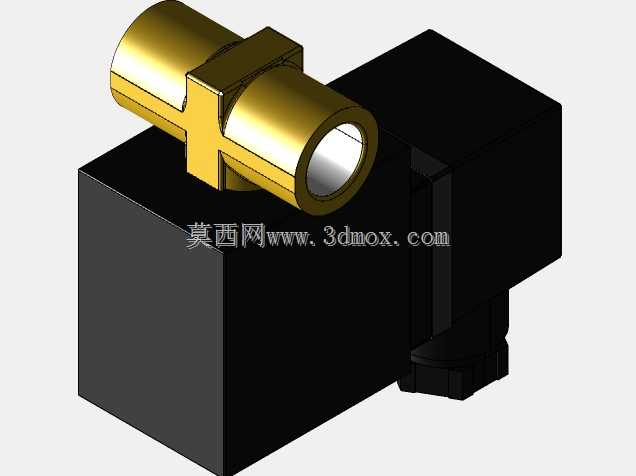

　　阀体下部的流体通路部分，主接口采用1/4NPT锥管螺纹，这是北美工控体系、国内很多出口型气动设备里常用的管路连接标准，锥管螺纹自带密封特性，缠绕适量生料带或者涂覆螺纹密封胶之后就能实现可靠的耐压密封，不需要额外加装密封垫片，装配的时候比直螺纹加密封圈的结构更省工序。侧面的1/8英寸孔板是这款阀的节流结构，孔板的通径直接决定了阀的额定流量，在选型的时候可以根据回路需要的流量大小匹配对应孔径的孔板，不需要更换整个阀体，这点对于多规格小批量的设备生产来说很友好，可以统一采购阀体本体，根据不同工位的流量需求搭配对应孔板，减少备件的库存种类。

　　安装边界上，这款电磁阀的整体外形非常紧凑，主体方块部分的截面尺寸很小，线圈部分的外径也控制得比较合理，不管是采用阀体侧面的安装孔直接固定在设备安装板上，还是用标准的DIN导轨安装支架卡装在电控柜的导轨上都能适配。需要注意的是安装的时候要预留出接线端的接线操作空间，以及手动顶丝的操作空间，不要把这两个位置紧贴设备壁板布置，不然后期接线、应急操作的时候会没有下工具的空间。流体通路的安装方向没有严格的正装要求，水平、垂直甚至倾斜安装都不会影响它的正常工作，不过如果是用于控制带少量杂质的流体介质，最好在阀的上游入口加装对应精度的小型过滤器，避免杂质卡滞在孔板或者阀芯密封面上，造成阀内漏或者无法正常启闭的问题。

　　从建模细节来看，这个三维模型还原了产品的所有装配细节，包括线圈部分的包塑分模线、接线接头的锁紧螺母倒角、阀体上的安装孔位、孔板的装配台阶都做了准确的还原，不管是用来做设备的整体装配干涉检查，还是做设备的外观渲染、运维手册的配图都能直接使用，不需要再额外做结构修正。模型里的各个零件都是独立可编辑的状态，如果需要做参数化改型，比如更换不同电压等级的线圈、调整接口的螺纹规格、更改孔板的通径，都可以直接在对应零件上修改参数，不用从头开始建模，能节省不少结构设计阶段的重复建模时间。在做设备管路布局的时候，直接把这个模型调入装配体，就能提前检查阀和周围管路、电气元件的安装间隙，避免实际装配的时候出现元件干涉、接线空间不足的问题，对于紧凑布局的小型自动化设备来说，这种细节完整的标准件模型能大幅减少装配阶段的整改工作量。
