参数化可变尺寸汽车轮辋三维设计作品

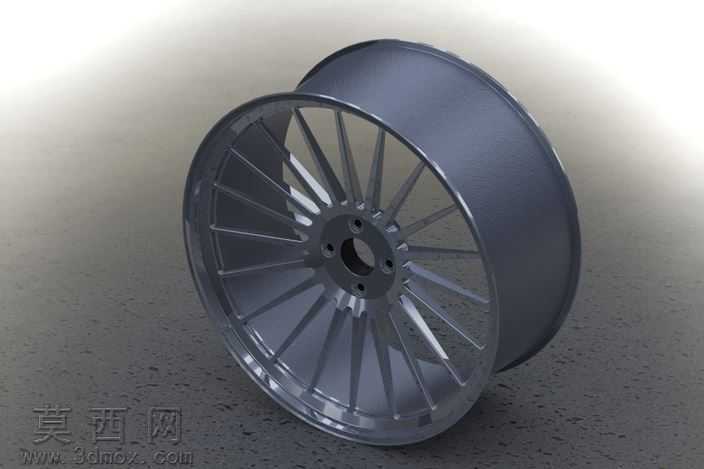

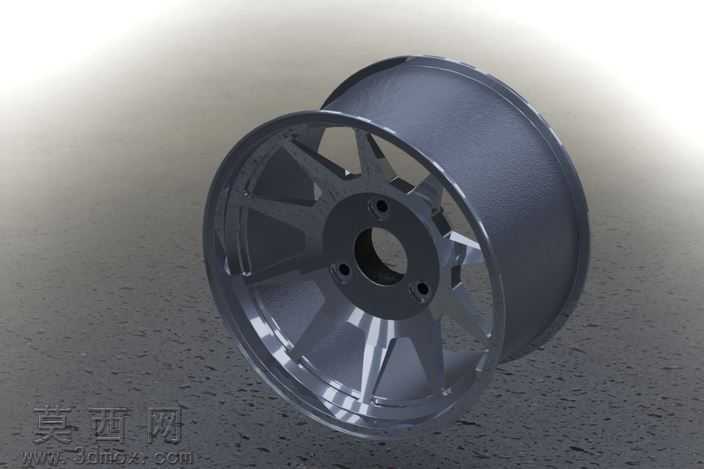

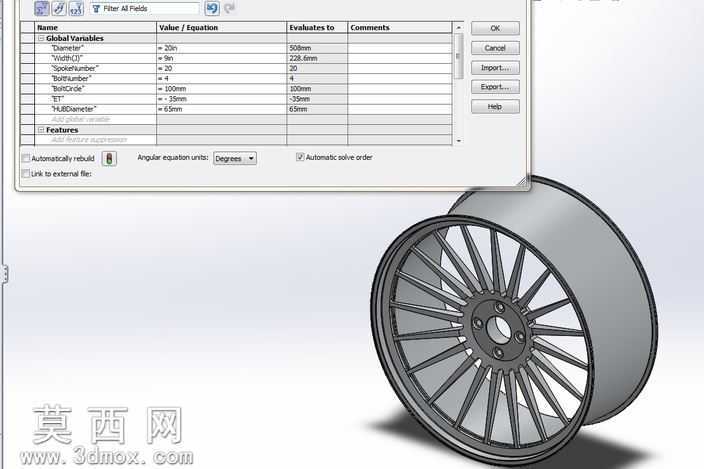

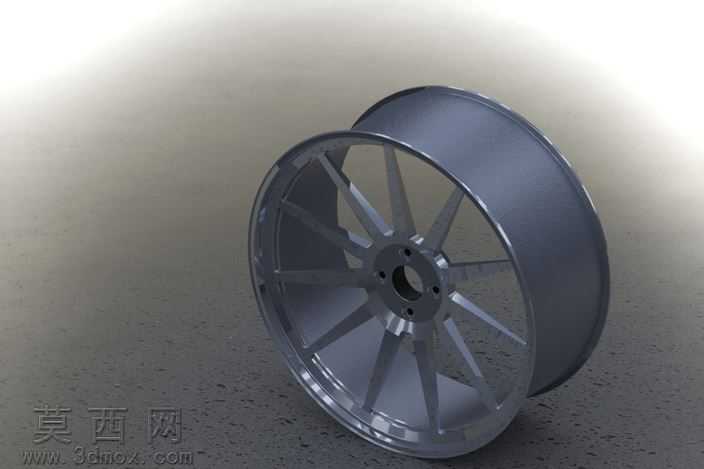

本作品为参数化驱动的汽车轮辋三维设计模型，采用SolidWorks进行全参数化建模搭建，核心设计思路为通过全局变量实现轮辋核心尺寸的灵活调整，无需重复建模即可适配不同规格的轮毂设计需求。建模过程中首先梳理轮辋的核心尺寸约束逻辑，将车轮直径、轮辋宽度、法兰高度、螺栓参数、螺栓分布圆直径、偏置距ET、中心孔直径等核心参数全部纳入全局变量管控，为每一项参数设置合理的取值区间与常规推荐值，其中车轮直径可在8-30英寸区间调整，常规适配10-25英寸规格；轮辋宽度可在2J-15J区间调整，常规适配5J-13J规格；法兰高度支持1-25区间调整，常规取值3-x；螺栓数支持1-14区间调整，常规适配4-8孔规格；螺栓分布圆直径可在70-130毫米区间调整，常规适配100-120毫米主流规格；ET偏置距可在-100毫米到100毫米区间调整，常规适配±50毫米范围；中心孔直径可在7-150毫米区间调整，常规适配50-80毫米规格，覆盖绝大多数民用乘用车轮毂的参数范围。建模时将单位统一设置为MMGS，避免单位换算导致的加工速度与建模错误，完成基础参数化骨架搭建后，对轮辋的辐条造型、轮缘圆角、安装座贴合面等细节结构进行细化处理，轮辐采用多辐条流线型造型，通过阵列特征实现均匀排布，保证结构对称性与力学合理性，同时对轮辋与轮胎配合的外缘曲面做平滑过渡处理，添加圆角特征消除应力集中点。渲染阶段采用金属材质赋予轮辋主体，模拟铝合金轮毂的哑光金属质感，对安装孔位做细节分色处理，清晰展示结构分区，模型支持参数实时修改后自动重建，修改任意全局变量数值即可快速生成对应规格的轮辋模型，可用于不同车型轮毂的方案快速迭代、装配验证与设计展示，大幅提升同系列不同规格轮辋的设计效率。
