杠杆支架机械结构三维建模设计

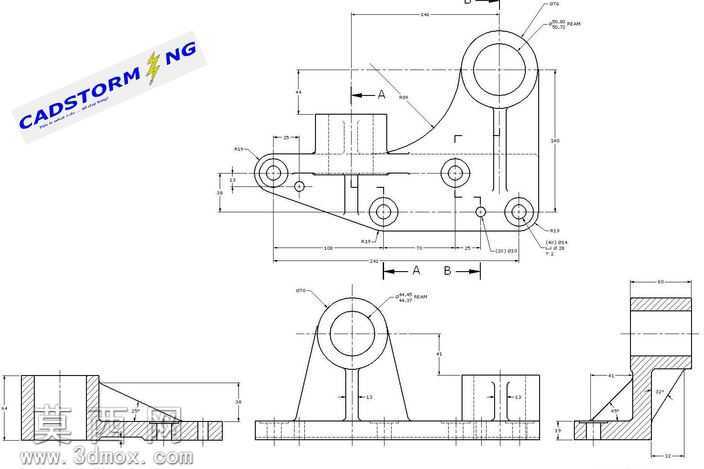

本次杠杆支架的三维建模工作，围绕机械构件的功能需求与装配逻辑展开，首先从工程图纸的尺寸标注入手，梳理零件的基准定位关系，将底座安装面作为核心设计基准，依次向上推导支撑立板、顶部铰接圆环、侧边多组轴孔的位置坐标，确保每一处形位公差与图纸标注完全匹配。建模过程中采用多实体协同的设计思路，先搭建整体轮廓的基础实体，再通过拉伸、切除、旋转等基础特征完成主体结构的粗建模，针对支架上的加强筋结构，采用筋特征工具快速生成，同时对照剖视图的剖面线区域，校验筋板的厚度、倾斜角度与底座、立板的衔接位置，保证加强结构既满足力学承载需求，又不会出现结构干涉。针对零件上的多组同轴孔、沉头孔结构，优先使用异型孔向导工具生成，确保孔的深度、直径、倒角参数完全符合图纸要求，对于顶部的铰接圆环结构，通过旋转凸台特征生成基础环体后，对环体内壁添加倒角特征，模拟实际加工的装配导向结构，同时对圆环与立板的衔接处添加圆角过渡，降低应力集中风险。建模完成后对照三视图逐一校验尺寸，包括各轴孔的中心距、底座的安装孔位间距、立板的高度尺寸、各结构的壁厚参数，确保三维模型与二维工程图的尺寸完全一致。材质设置上为支架赋予常用的结构钢材质，调整材质的粗糙度、金属质感参数，还原铸铁支架的真实表面质感，同时通过剖面视图工具检查模型的内部结构，确认不存在薄壁缺失、实体重叠等建模错误，保证模型可直接用于后续的装配验证、工程出图以及3D打印样件制作，整个建模过程遵循机械设计的规范逻辑，兼顾结构的合理性与建模的参数化特性，方便后续对支架尺寸进行调整优化。
