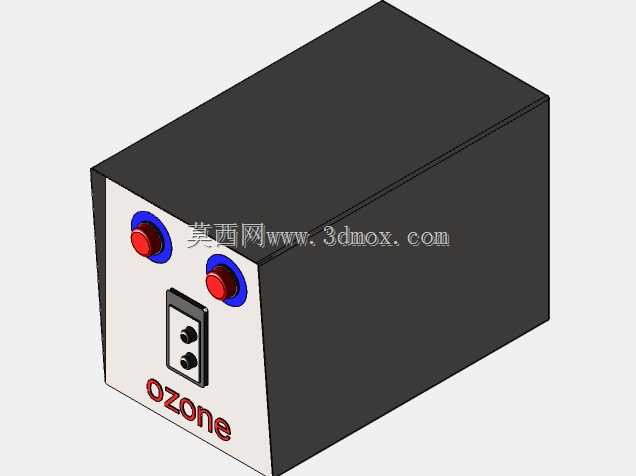

工业级臭氧发生装置结构设计方案

　　在市政供水深度处理、食品加工车间消杀、医疗废水预处理、工业循环水除藻等场景中，臭氧发生装置是核心的氧化消杀单元，其结构设计的合理性直接决定臭氧产出效率、运行稳定性与现场安装适配性。这套臭氧发生装置的结构设计，首先围绕臭氧发生核心腔体的散热需求展开，臭氧发生过程中高压放电会产生持续热量，若热量无法及时导出，会直接导致臭氧分解速率上升，实际产出浓度大幅衰减，因此设计时将放电腔体与散热流道做一体化集成，外部散热翅片的排布间距经过流场仿真验证，既保证自然对流工况下的散热效率，也预留了强制风冷的安装接口，适配不同产气量规格的配置需求。

　　从设备实际用途出发，该装置可独立作为小型水处理系统的臭氧投加单元，也可集成到大型消毒设备的发生模块组中，进气端预留了标准气体接口，可直接对接干燥压缩空气管路或纯氧气源，无需额外做接口改装；出气端设置了单向止回结构，避免水气倒灌进入放电腔体造成高压模块损坏，这一细节是在多轮现场故障复盘后优化的结构，此前不少同类设备因未设置可靠止回，在水路压力波动时出现腔体进水报废的问题。

　　设计过程中没有采用一体化焊接的外壳结构，而是将设备拆分为发生腔模块、电源驱动模块、散热模块三个可独立拆卸的单元，各单元之间采用快拆式紧固件连接，日常维护时无需整体拆解设备，仅需拆开对应模块的盖板即可完成放电管更换、电源板检修等操作，大幅降低现场运维的工作量。外壳的防护等级按照IP54设计，所有接缝处都设置了密封胶条，既可以阻挡车间内的粉尘进入设备内部堆积在高压元件表面引发放电拉弧，也能避免消杀作业时的溅水对电路部分造成影响。

　　外形尺寸方面，整套装置的安装边界充分考虑了中小型设备间的安装空间限制，宽度控制在常规标准机架的安装尺寸范围内，可直接固定在标准壁挂支架上，也可落地放置在设备间的预留空位，底部预留了四个减震安装脚座，可适配不同地面的平整度，避免运行时的震动传递到相邻管路产生异响。设备的进出气接口、电源接口都统一布置在设备的同一侧，现场安装时所有管线都可从单侧排布，无需在设备两侧预留过多操作空间，对于空间紧凑的小型净水站、食品加工车间的边角安装位尤为适配。

　　在功能特性上，装置内部预留了传感器安装位，可根据使用需求加装臭氧浓度传感器、气体流量传感器、温度传感器，实现臭氧产出浓度的闭环调节，当出气温度超过设定阈值时，设备可自动下调放电功率，避免高温导致的设备损坏；进气端的气流分配腔做了等阻设计，保证每根放电管的进气流量均匀，不会出现部分放电管气流过大、部分气流滞止的情况，有效提升放电管的整体使用寿命，避免单管过载提前失效。

　　从结构建模的细节来看，所有密封槽的尺寸公差都按照橡胶密封件的压缩率要求做了预留，紧固件的选型都考虑了臭氧腐蚀的影响，与臭氧接触的结构件全部采用耐氧化的材质，避免长期运行后材质老化产生碎屑污染气路。设备的外表面没有多余的凸起结构，所有边角都做了圆弧过渡处理，既避免安装运维时磕碰划伤操作人员，也减少表面的积灰死角，日常清洁时仅需擦拭外表面即可完成保洁。

　　考虑到不同应用场景的安装需求，设备背部预留了壁挂安装的挂孔，也预留了落地支架的连接螺孔，用户可根据现场安装条件选择对应的安装方式，无需额外打孔改装设备本体。设备的电源模块与高压发生模块之间设置了金属屏蔽隔层，避免高压放电产生的电磁干扰影响周边传感器、电控元件的正常运行，这一设计在配套自动化水处理系统时尤为重要，可避免臭氧设备运行时干扰整个系统的信号传输。
