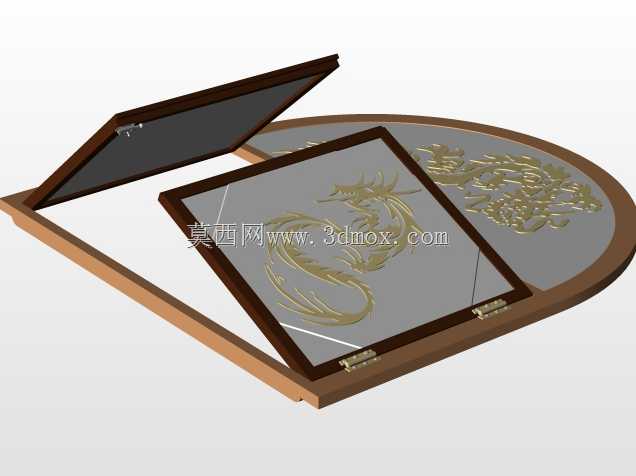

建筑通用平开式窗体结构三维设计

　　在民用与工业建筑的围护结构设计环节，窗体是同时承担采光、通风、隔声、热工阻隔以及立面装饰功能的核心构件，这套三维结构完整还原了常规平开式窗体的全部装配细节，可直接用于建筑方案阶段的构件选型校核、预制门窗生产的工艺拆解，也能作为BIM建模过程中标准化族库的基础构件使用。从实际工程落地的角度看，这类窗体的适配场景覆盖了绝大多数常规建筑的外墙开口，不管是住宅类项目的居室、厨卫空间，还是公共建筑的办公区域、走廊配套，甚至是工业厂房附属办公区的外墙围护，都能通过调整外框尺寸参数匹配不同的洞口预留规格。设计过程中首先考虑的是安装边界的适配性，常规安装时窗体整体外框尺寸需要比土建预留的洞口单边小10-15mm，

　　这个间隙用来填充发泡胶实现密封与安装误差补偿，避免土建施工的尺寸偏差导致窗体无法顺利就位，同时外框的型材壁厚根据使用场景做了区分，低层建筑用1.4mm壁厚的型材即可满足抗风压要求，中高层项目则需要将外框受力侧的型材壁厚提升至1.8mm以上，配合中梃的加强筋结构抵御高层区域的强风荷载。窗体的功能实现逻辑围绕日常使用的全场景展开，开启扇部分通过合页与外框实现铰接，转动角度最大可开启至90度，方便日常通风时的气流组织，也能满足后期玻璃清洁、窗扇维护的操作空间需求；密封结构采用了多道胶条协同的设计方案，外框与扇框搭接位置设置两道三元乙丙密封胶条，玻璃与扇框的接触位置设置中性硅酮密封胶配合内侧胶条压紧，既可以阻挡室外雨水通过缝隙渗入室内，

　　也能有效阻隔室外噪声传入，满足不同气候区的水密性、气密性要求。在结构细节处理上，这套模型完整还原了锁点、传动机构、玻璃压条、排水孔等容易被忽略的细节：锁点设置在扇框的侧边与上下端，关闭时通过传动杆联动实现多点锁闭，避免单点锁闭导致的扇框变形、密封不严问题；玻璃压条采用可拆卸设计，后期如果出现玻璃破损，不需要破坏外框结构就能直接更换玻璃，大幅降低后期维护成本；外框的下沿设置了隐蔽式排水孔，进入型材腔体的雨水可以通过排水孔直接排出室外，同时排水孔外侧加装了防风盖，避免强风天气下气流倒灌将雨水吹入室内。从建模逻辑上看，整个结构采用了参数化的装配思路，外框、中梃、开启扇、玻璃、五金件都做了独立的零件拆分，调整外框整体长宽尺寸时，

　　只需要修改对应型材的长度参数，中梃的位置、开启扇的尺寸都能按照常规比例自动适配，不需要重新绘制每个零件的轮廓，能大幅提升不同项目的建模效率。针对不同使用场景的差异化需求，这套结构也预留了充足的调整空间，比如严寒地区使用时，可以将单层玻璃替换为三玻两腔的中空玻璃，只需要调整扇框上玻璃安装槽的深度即可适配；有安全防护需求的低层项目，可以在窗扇内侧加装纱窗轨道，配套金刚网纱窗实现防蚊、防盗的双重功能；临路的噪声敏感区域，则可以通过增加玻璃厚度、填充惰性气体的方式提升整窗的隔声性能，不需要改动窗体的主体框架结构。安装节点的设计也充分考虑了现场施工的便利性，外框上预设了固定件的安装槽口，现场安装时不需要在型材上额外钻孔，直接将镀锌固定片卡入槽口后，通过膨胀螺栓与墙体结构连接即可，既避免了钻孔破坏型材的防腐层，也能提升现场安装的效率，固定点的间距按照不大于600mm的标准设置，在窗体的角部、中梃对应的位置额外加密固定点，保证窗体与墙体连接的牢固性，避免长期使用后出现窗体松动、变形的问题。
