1/3英寸板相机球炮塔外壳结构设计

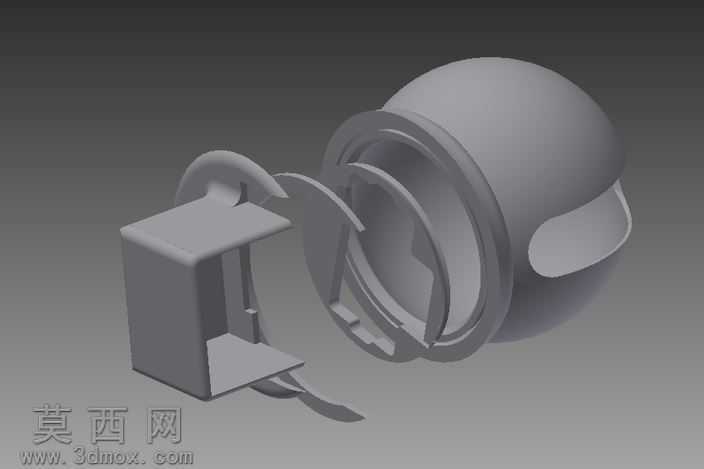

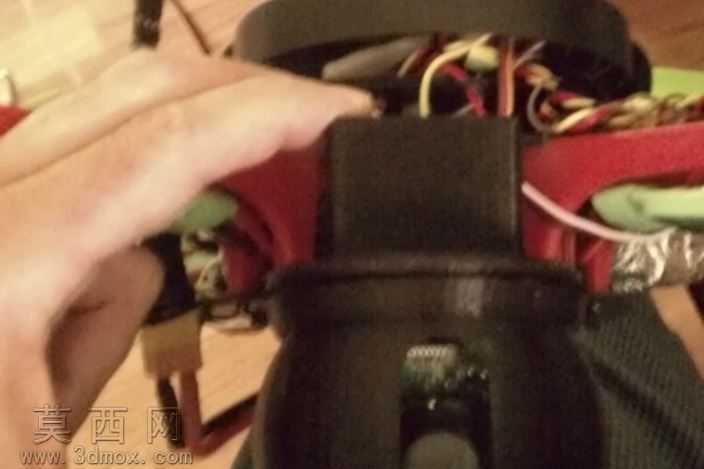

本作品为适配1/3英寸板相机的球炮塔外壳三维设计，整体采用分体式结构建模思路，在Autodesk Inventor软件中完成全参数化建模，兼顾结构装配精度与外观曲面流畅度。建模过程中首先完成球型主壳体的曲面构建，通过旋转、扫掠等基础特征命令生成半球形主体轮廓，针对镜头预留位做了环形凸台结构设计，凸台处预留多层阶梯卡槽，可适配不同厚度的玻璃视窗与密封胶圈安装，保证壳体装配后的防水防尘性能。配套的方形安装基座采用拉伸、切除命令完成腔体构建，内部预留相机主板、接线端子的安装卡位，基座与球壳连接部位设计了带阻尼的万向转动连接结构，通过卡扣式的弧形连接臂实现两个部件的活动装配，连接臂处做了加厚处理与圆角过渡，避免转动过程中出现结构干涉与应力集中问题。材质渲染阶段针对玻璃纤维外壳的特性做了材质参数调整，主体壳体赋予哑光玻纤复合材质，表面添加细微的纤维纹理质感，边缘装配位做了轻微的高光倒角处理，还原实物的注塑成型质感；内部安装卡位部分赋予稍深的哑光工程塑料材质，区分不同结构部件的功能属性。设计过程中充分考虑爱好者手工制作的适配性，所有壁厚统一设置为2mm，既保证壳体结构强度，又适配玻璃纤维手糊制作的工艺要求，转动连接部位预留0.2mm的装配间隙，保证万向调节时的转动顺滑度，同时不会出现松垮晃动的问题。壳体侧面预留走线缺口，可方便相机供电与数据传输线材的引出，球壳尾部做了弧形收边设计，避免转动过程中剐蹭线材。整体模型完成后做了全局干涉检查，确保所有分体部件装配后无结构冲突，爆炸视图可清晰展示各部件的装配关系与位置逻辑，为后续的实物制作、3D打印或者玻纤翻模提供精准的三维数据参考，模型导出的STL格式文件可直接导入切片软件用于快速原型制作，满足数码爱好者自制监控相机、运动相机云台外壳的使用需求。
