摄影器材用相机转接适配板结构设计

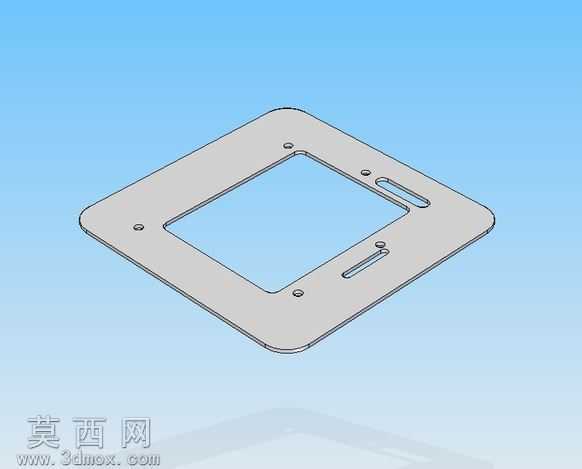

本作品为摄影配套用相机适配器三维结构设计，建模阶段采用Solid Edge完成全参数化特征构建，首先绘制适配板的外轮廓基准草图，通过倒圆角处理矩形板件的四个边角，避免锐边带来的安装刮蹭风险，同时优化整体外观协调性。板件中部开设大尺寸方形通槽，该结构为光学通路预留空间，保证光线可无遮挡传递至相机成像元件，通槽边缘做微小倒角处理，消除加工毛刺同时避免光线在槽边产生漫反射干扰成像。板体上分布四个定位安装孔，孔位严格匹配对应相机与外接镜头的安装螺孔位置，保证装配后同轴度精度，避免出现光轴偏移导致的成像虚焦问题；板件侧边开设两个长条形腰型槽，用于适配不同安装间距的外接配件，提供一定的安装调节余量，降低装配公差带来的适配难度。材质设定上选用哑光硬质阳极氧化铝作为基材，渲染阶段调整材质参数为低反光度金属质感，还原金属配件的真实触感，同时哑光表面可减少环境杂光反射，避免杂光进入光路影响拍摄画质。设计过程中优先保证结构的安装适配性，所有安装孔位的尺寸公差按照精密光学配件的装配要求设定，板件整体厚度控制在合理范围，既保证结构强度避免安装时发生形变，又尽可能控制配件重量，减少安装后对相机镜头卡口的负重压力。建模完成后通过装配干涉检查，验证该适配器与对应相机、镜头配件的装配匹配度，确保无结构干涉问题，渲染阶段采用浅蓝色渐变背景突出金属板件的轮廓结构，清晰展示各孔位、槽位的分布位置与整体形态，整体结构简洁实用，在满足光学通路要求的前提下，兼顾了安装便捷性与结构可靠性，可直接用于摄影配件的加工生产参考或改装设计使用。
