黄铜支架玻璃球体滚珠计时装置结构设计

　　这款滚珠式计时装置在桌面文创、科教演示场景中具备较高适配性，既可以作为机械原理展示教具，用于直观呈现重力驱动下的刚体循环运动逻辑，也可作为工业风桌面陈设，适配机械主题展厅、工程师办公场景的装饰需求。装置核心运行逻辑依托重力场实现，无需额外外接动力源，计时球体从上部储料腔进入中间双锥面导流通道内侧，沿螺旋排布的导向面逐次滚落，当上部储料腔内球体全部输送至下部储料腔时，即完成单轮计时周期，翻转装置即可启动下一轮计时循环，运行过程中球体的连续滚落轨迹具备较强的动态观赏性。

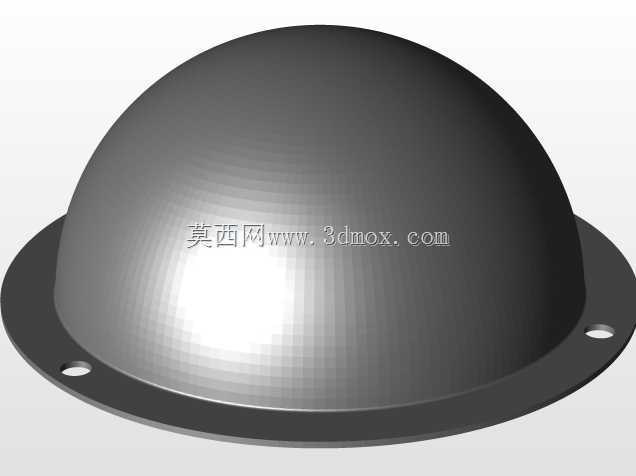

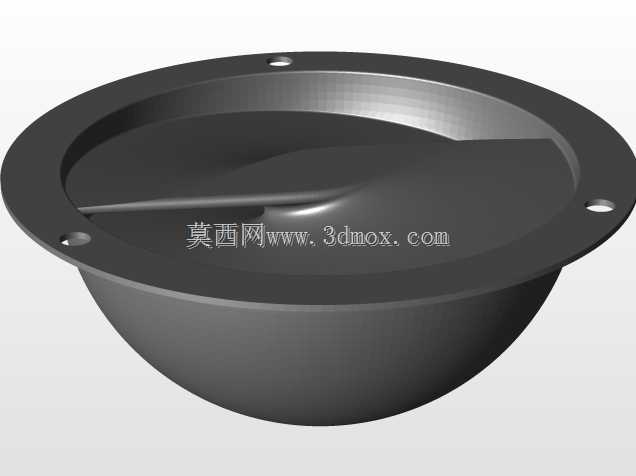

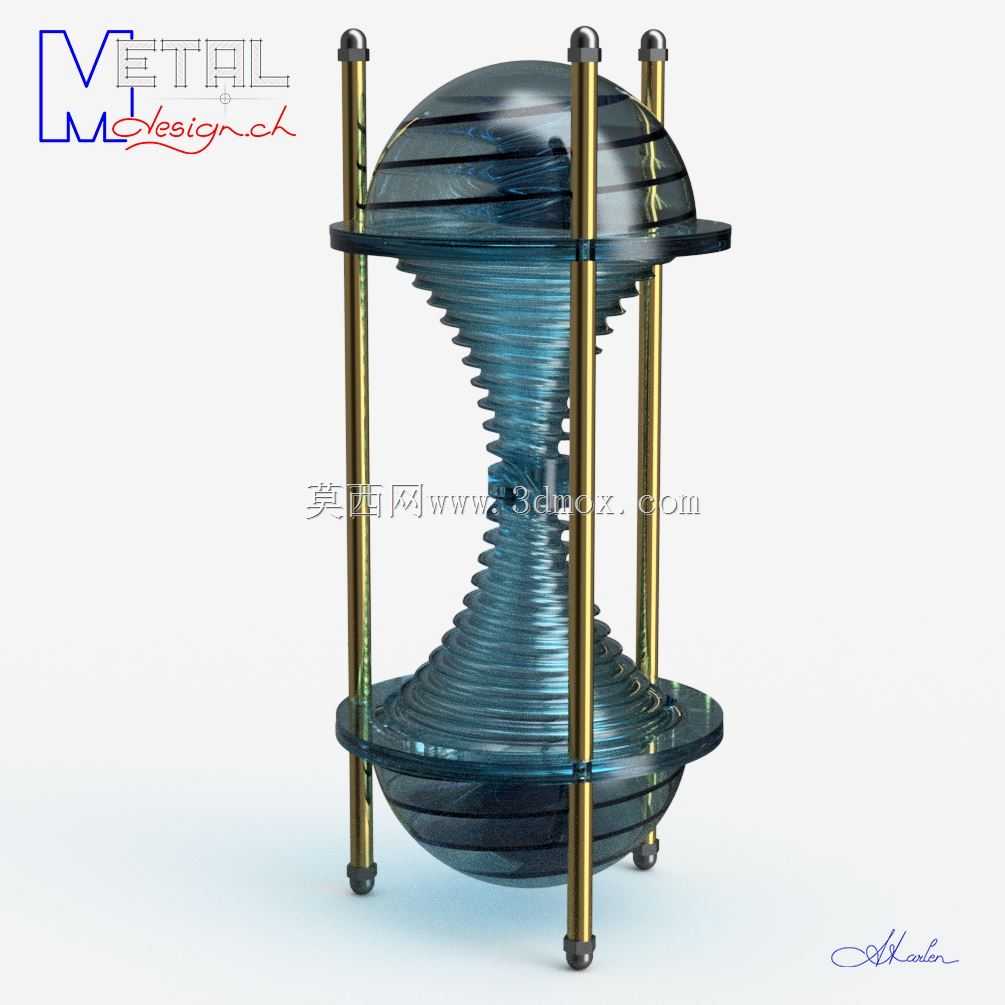

　　结构设计层面，装置采用对称式双半球储料腔搭配中间收腰双锥导流结构，上下储料腔采用透明材质制作，可全程观察球体的运动状态，中间导流段的螺旋导槽曲率经过反复校核，确保球体滚落速度均匀，不会出现卡滞或竞速滚落的情况，保证计时周期的一致性。外部支撑结构采用三根均布的黄铜立柱作为承载主体，立柱上下端通过螺纹结构与上下储料腔的安装法兰连接，装配时无需额外粘接工序，依靠螺纹预紧力即可实现整体结构的刚性固定，立柱分布角度经过优化，不会遮挡透明腔体的观察视野，同时黄铜材质的金属质感与透明腔体形成视觉反差，提升整体外观层次。

　　安装边界与尺寸适配方面，支撑立柱采用直径6毫米的黄铜管加工，内径4.5毫米，单根立柱有效长度38.5毫米，配套6件长度115毫米的结构件、3件长度205毫米的M4螺纹杆作为辅助连接构件，连接部位采用3件4个规格的盲螺母实现锁紧固定，运动部件采用直径小于5毫米的钢球作为计时载体，整体装配完成后底座占用面积较小，可稳定放置于水平桌面，无额外安装固定需求。装配过程中需注意外部供件的尺寸匹配，尤其是黄铜立柱与上下法兰的安装孔同轴度需控制在0.1毫米以内，避免立柱倾斜导致导流腔偏移，影响钢球的正常滚落轨迹；透明腔体与金属法兰的连接部位需设置密封缓冲垫，既避免硬质接触导致透明件开裂，也可防止钢球运行过程中产生的异响传递。

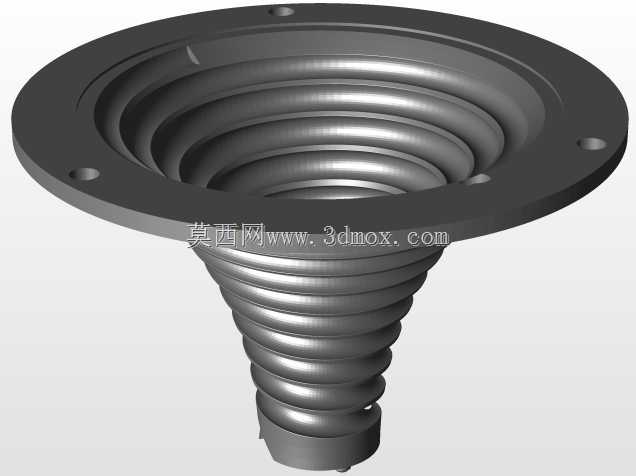

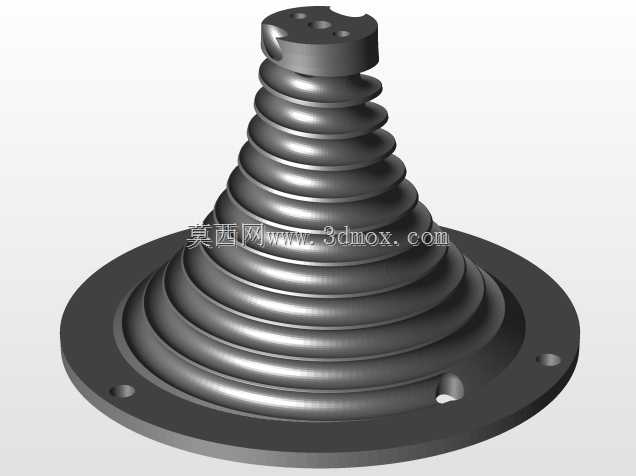

　　设计过程中针对透明材质的打印成型特性做了专项优化，若采用透明树脂进行3D打印制作，导流槽的表面粗糙度可通过后期抛光处理进一步降低，减少钢球滚落的摩擦阻力，让运行过程更加顺畅。装置的双锥导流结构是核心设计难点，锥面的倾斜角度经过多轮迭代验证，角度过大会导致钢球滚落速度过快，计时周期过短且观赏性不足，角度过小则容易出现钢球卡滞在导流段的问题，最终选定的锥角可保证钢球在无额外润滑的情况下依靠自重顺畅滚落，且单轮计时周期控制在适合桌面观赏的区间内。三根支撑立柱的均布设计也兼顾了结构稳定性与拆装便捷性，日常维护时仅需拧开下端的锁紧螺母，即可拆分上下腔体，对内部导流槽进行清洁或更换磨损的钢球，无需整体拆解装置。
