家用烤箱内置金属承托烤架结构设计

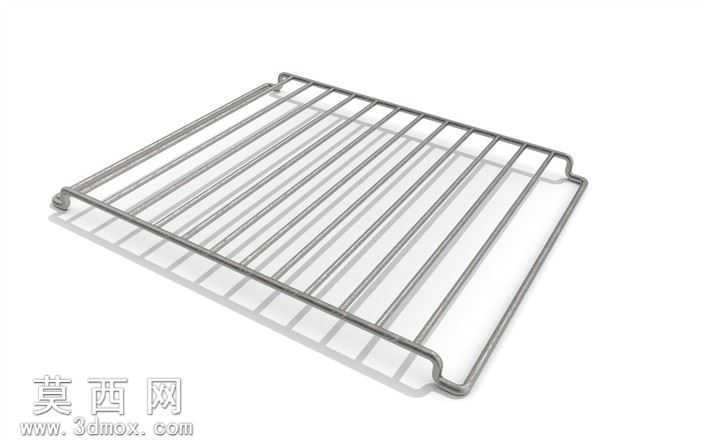

本作品为家用烤箱内置金属烤架的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程从基础草图绘制起步，首先绘制烤架外框的矩形轮廓，通过等距实体、圆角命令处理外框的边角结构，避免尖锐棱角带来的使用安全隐患，外框采用折弯成型的金属条结构，建模时通过钣金折弯特征还原真实加工的弯折弧度与尺寸，保证两端的挂耳结构能够精准适配烤箱内腔的支撑卡槽，实现烤架的平稳抽拉与放置。烤架主体的承托栅条采用线性阵列特征完成排布，建模时严格控制栅条之间的均匀间距，既保证烤制过程中热量能够顺畅流通，让食物受热更加均匀，又能避免小块食物从栅条缝隙掉落，每根栅条的两端都通过重合、同轴心的配合关系与外框内侧完全贴合，还原真实焊接工艺的连接状态，保证整体结构的连接强度。材质渲染阶段选用食品级304不锈钢材质，调整材质的金属粗糙度、反射率参数，还原不锈钢金属拉丝的哑光质感，既体现金属配件的坚固耐用属性，也符合厨房用具的食品接触安全视觉特征。结构设计上充分考虑实际使用场景，外框边缘做了小幅度的上翘翻边处理，能够避免烤制过程中滴落的油污顺着烤架边缘流到烤箱内腔底部，降低清洁难度；两端的挂耳结构做了加长处理，抽拉烤架时能够提供更稳定的支撑，避免烤架倾斜导致食物滑落。设计过程中反复核对常见家用烤箱的内腔支撑槽尺寸，调整烤架的整体长宽参数与挂耳的突出长度，保证模型能够适配多数常规尺寸的家用烤箱，栅条的直径参数也经过反复调整，在保证承重能力的前提下尽可能减少材料占用，兼顾结构强度与轻量化需求，整体建模逻辑清晰，特征参数完整可编辑，可直接用于生产加工的尺寸参考，也可作为厨房电器配件设计的参考案例使用。
