高精度直线导向定位锁紧组件结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:395039
  • 高精度直线导向定位锁紧组件结构设计
  • 高精度直线导向定位锁紧组件结构设计

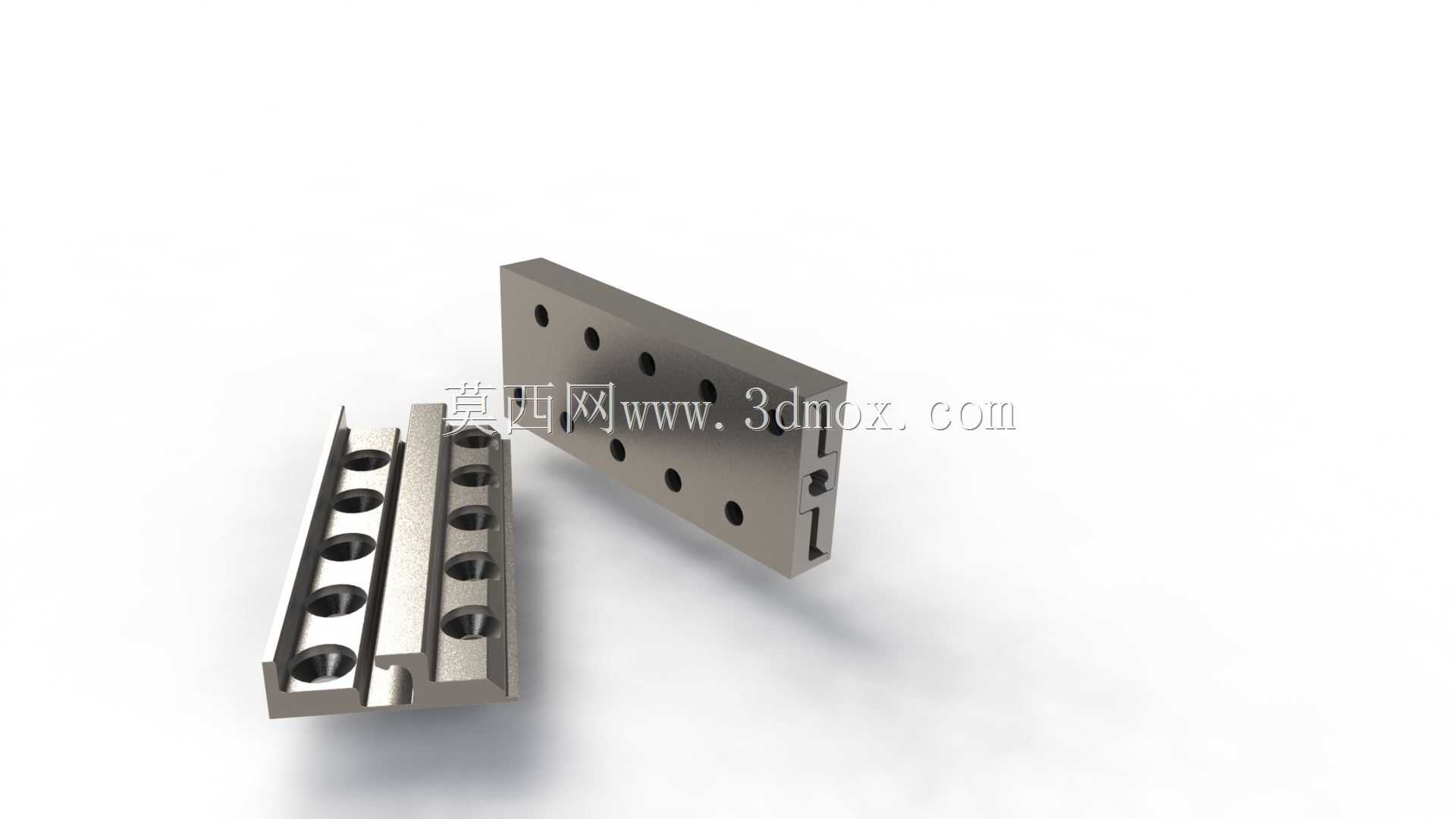

  在精密工装夹具、自动化检测工位、小型模组滑台的搭建场景里,这类导向定位组件的使用频率极高,它不需要复杂的驱动结构,就能为滑动部件提供稳定的直线运动约束,同时自带的锁紧定位结构可以在行程任意位置实现快速锁止,避免滑动工位出现偏移。从结构拆分来看,整套组件分为固定基座与滑动嵌块两个核心部分,固定基座采用长条形矩形截面设计,基体上均匀排布多组贯穿安装孔,孔位间距按照通用安装模数设置,既可以通过内六角螺栓直接固定在设备安装平台上,也能搭配T型槽螺母适配不同间距的型材安装面,基座的两侧加工有对称的V型导向槽,槽面经过精磨处理,表面粗糙度控制在Ra0.8以内,能有效降低滑动过程中的摩擦阻力,同时减少长期往复运动带来的磨损量。

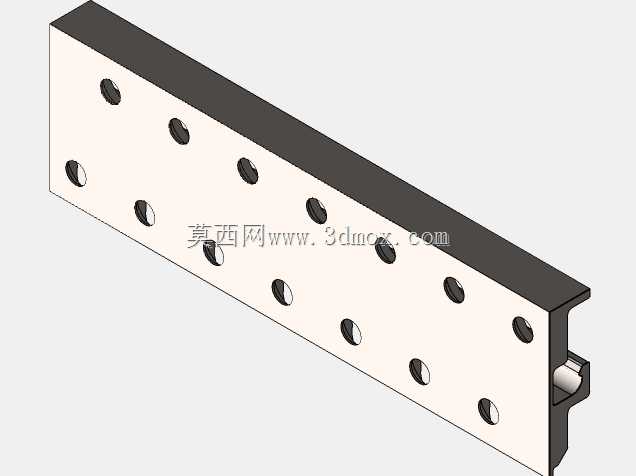

  滑动嵌块的结构采用与基座导向槽完全适配的凸台设计,凸台与导向槽的配合间隙控制在0.02mm以内,既保证滑动过程无卡滞,又能控制侧向窜动误差在微米级,嵌块本体上同样设置有阵列排布的安装孔,用于固定需要做直线调整的功能部件,比如检测探头、工装压头、物料定位挡块等,嵌块侧面预留的紧定螺钉孔,可以在调整到目标位置后,通过拧紧紧定螺钉实现与基座的刚性锁止,锁止后可承受不低于500N的侧向载荷而不发生位移。设计过程中首先要明确安装边界条件,基座的长度根据常用的调整行程范围设定,宽度与高度尺寸参考标准直线导轨的安装尺寸做兼容设计,确保用户在替换原有导向部件时不需要重新加工安装孔位,导向槽的角度选用90度对称结构,

  相比矩形导轨具备更好的导向精度保持性,同时加工难度更低,不需要专用的成型磨头就能完成精加工。在材料选择上,整套构件采用轴承钢材质,整体经过淬火处理,表面硬度达到HRC58-62,具备优异的耐磨性能,适合高频次往复调整的使用场景,对于有轻量化需求的场景,也可以将基座部分替换为6061铝合金做硬质阳极氧化处理,在保证导向精度的前提下降低整体重量。实际装配时需要注意,固定基座的安装平面平面度需要控制在0.05mm以内,避免安装时基座发生形变导致导向槽直线度超差,滑动嵌块与导向槽装配前需要涂抹少量锂基润滑脂,填充配合面的微观间隙,同时起到防锈作用,紧定螺钉的锁紧端建议加装铜质垫片,避免锁紧时刮伤基座导向面,影响后续滑动顺畅度。

  这类组件相比标准滚珠导轨成本更低,结构更简单,维护难度小,在不需要高速连续运动、仅需要手动调整位置后锁止的工位上,具备极高的性价比,比如非标设备中的挡料位置调整、检测工位的探头高度调整、工装夹具的定位块位置调整等场景,都能看到这类结构的应用,设计时还可以根据实际使用需求,在基座表面加工刻度线,方便调整时直接读取位置数值,不需要额外搭配百分表做位置校准,进一步提升工位调整的效率。需要注意的是,这类导向组件不适合承受大扭矩载荷,侧向载荷的施加方向需要尽量与基座安装面平行,避免产生倾覆力矩导致导向面局部磨损加剧,如果需要承受更大的载荷,可以在基座两侧增加辅助支撑块,提升整体结构的刚性。
