面板生产用辊道式输送工作台结构设计

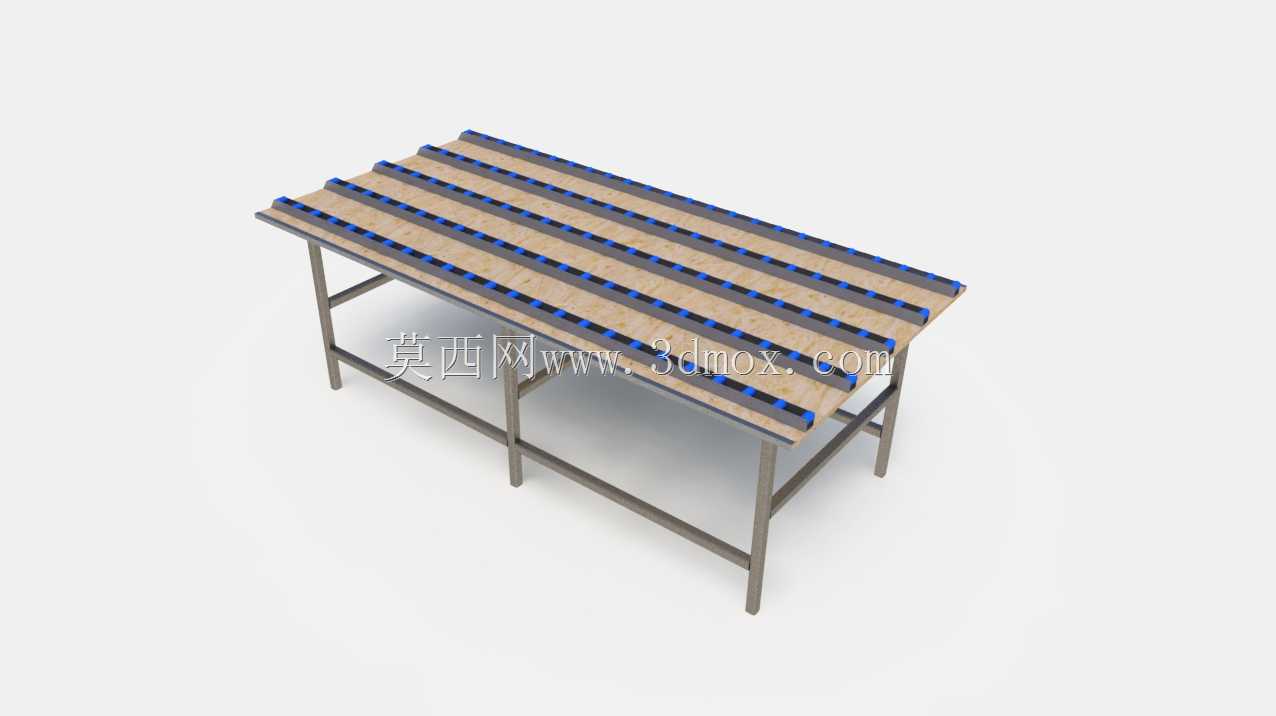

　　在板式部件加工的生产车间里，这类辊道式输送工作台常布置在裁板、封边、钻孔等工序的衔接节点，承担板件的暂存、平移传递以及工位间的中转功能，替代传统的固定台面或人工搬运模式，能有效降低板面刮擦风险，同时减少作业人员的搬运动作强度。从结构组成来看，设备主体分为支撑框架、辊道承载面两大部分，支撑框架采用矩形钢管焊接成型，四条支腿底部预留了水平调节脚垫的安装位，可适配车间地面不平整的安装场景，支腿之间设置了横向与斜向的拉结方管，避免长期承重后框架出现扭曲变形，框架整体高度匹配常规站立作业的人机工程尺寸，作业人员无需弯腰即可完成板件的取放与推送操作。承载面的辊条采用平行等距布置，单根辊条的辊面高出框架上沿一定距离，板件放置后仅与辊面接触，

　　推送时的滑动摩擦转变为辊子的滚动摩擦，较小的推力即可移动大尺寸的面板，辊条之间的间距经过核算，针对常见的人造板、金属薄板等加工基材，不会出现板件边缘卡入辊缝的问题，同时辊条的排布方向与板件的主流输送方向保持一致，可适配不同幅面尺寸的面板通行，无需额外调整设备结构。设计过程中优先考虑了工位的适配性，框架的整体宽度与上下游设备的出料口宽度匹配，可直接对接封边机、开料机的出料端，板件从上游设备加工完成后可直接滑落到该辊道台上，无需二次抬升转运，辊道面的整体长度可根据车间的工位布局需求做模块化拼接，单段台体的两端预留了连接孔位，多段台体拼接后可组成更长的输送线，满足不同长度生产线的布置需求。支腿的承重设计经过载荷校核，

　　可满足常规面板堆垛的承重要求，不会出现台面下沉的问题，辊子的转动部位采用免维护的滑动轴承结构，长期使用无需频繁加注润滑脂，适配车间多粉尘的作业环境，不会因为木屑、粉尘堆积导致辊子卡滞。在安装边界上，设备放置时仅需保证支腿所在地面的平整度在允许范围内，无需做预埋固定，可根据生产排程的调整灵活移动位置，重新布置工位布局时不需要拆解主体结构，仅需调整调平脚垫即可快速恢复使用精度。台面边缘没有突出的尖锐结构，所有方管的端面都做了封边处理，避免作业人员推送板件时被划伤，辊道的两端设置了限位挡边的安装位，若有需要可加装挡边防止板件从侧面滑落，针对不同厚度的面板输送场景，也可通过更换不同直径的辊子调整台面的承载能力与输送顺滑度，

　　不需要改动整体框架结构。这类辊道台没有配置额外的动力驱动结构，属于无动力输送工装，完全依靠作业人员的手动推送完成板件移动，结构简单可靠，故障率极低，不需要布设电源或气源管线，在车间里的布置灵活性远高于动力输送线，适合多品种小批量的面板生产场景，可在不同工序间作为缓冲暂存台使用，当某一工序的加工节拍出现波动时，板件可暂时停放在辊道台上，不会堵塞上下游的生产节奏。
