住宅旁弧形顶钢结构停车遮雨棚

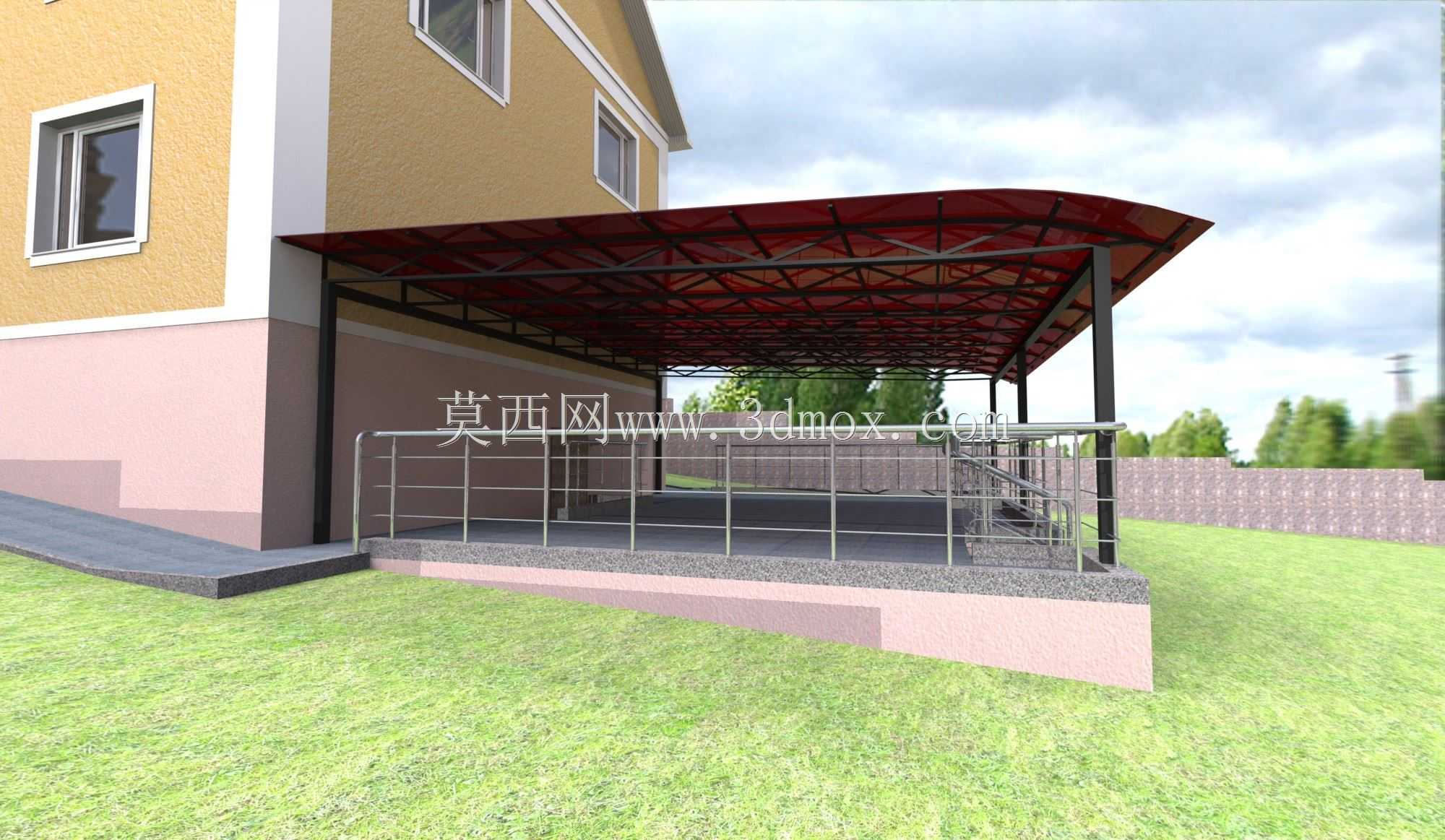

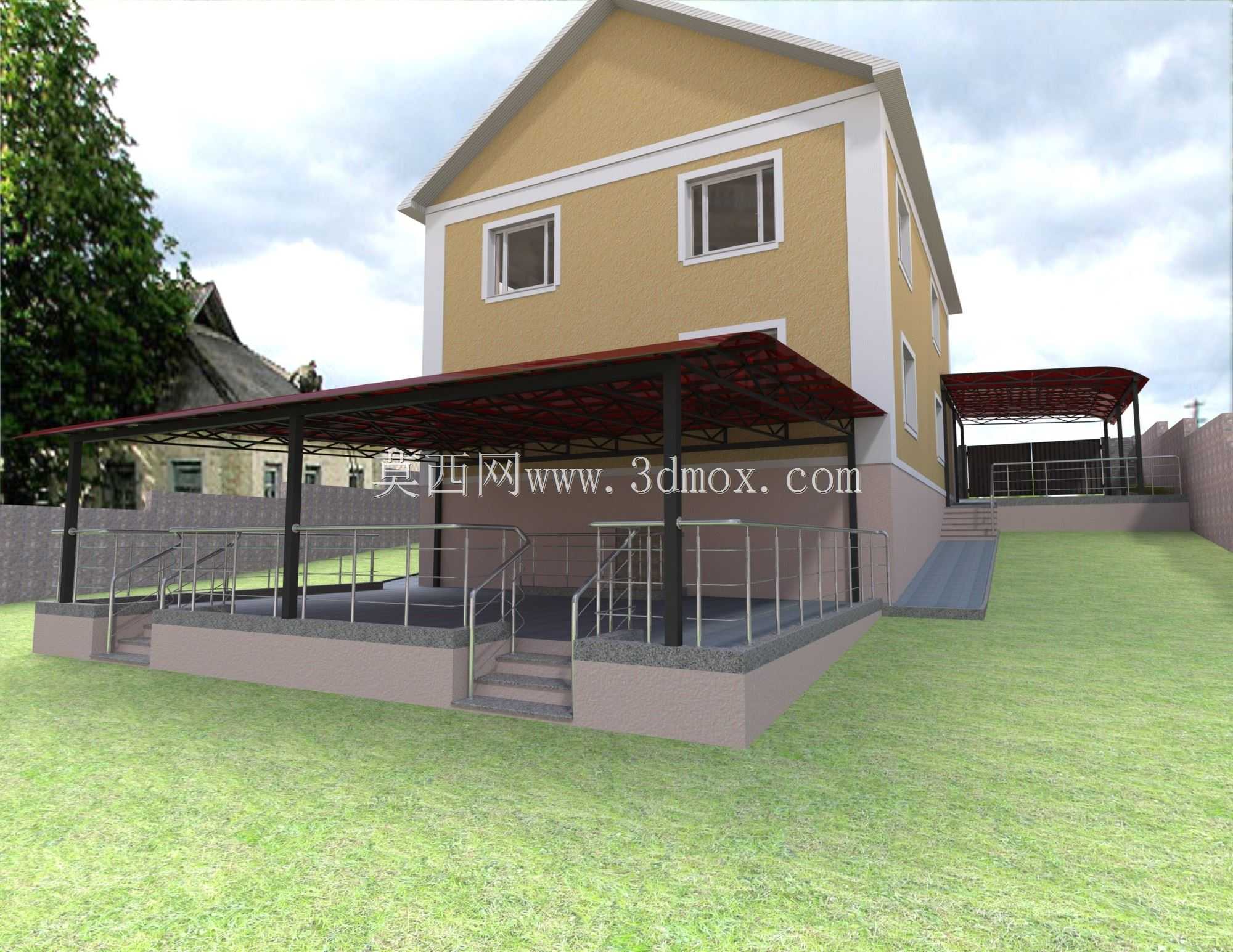

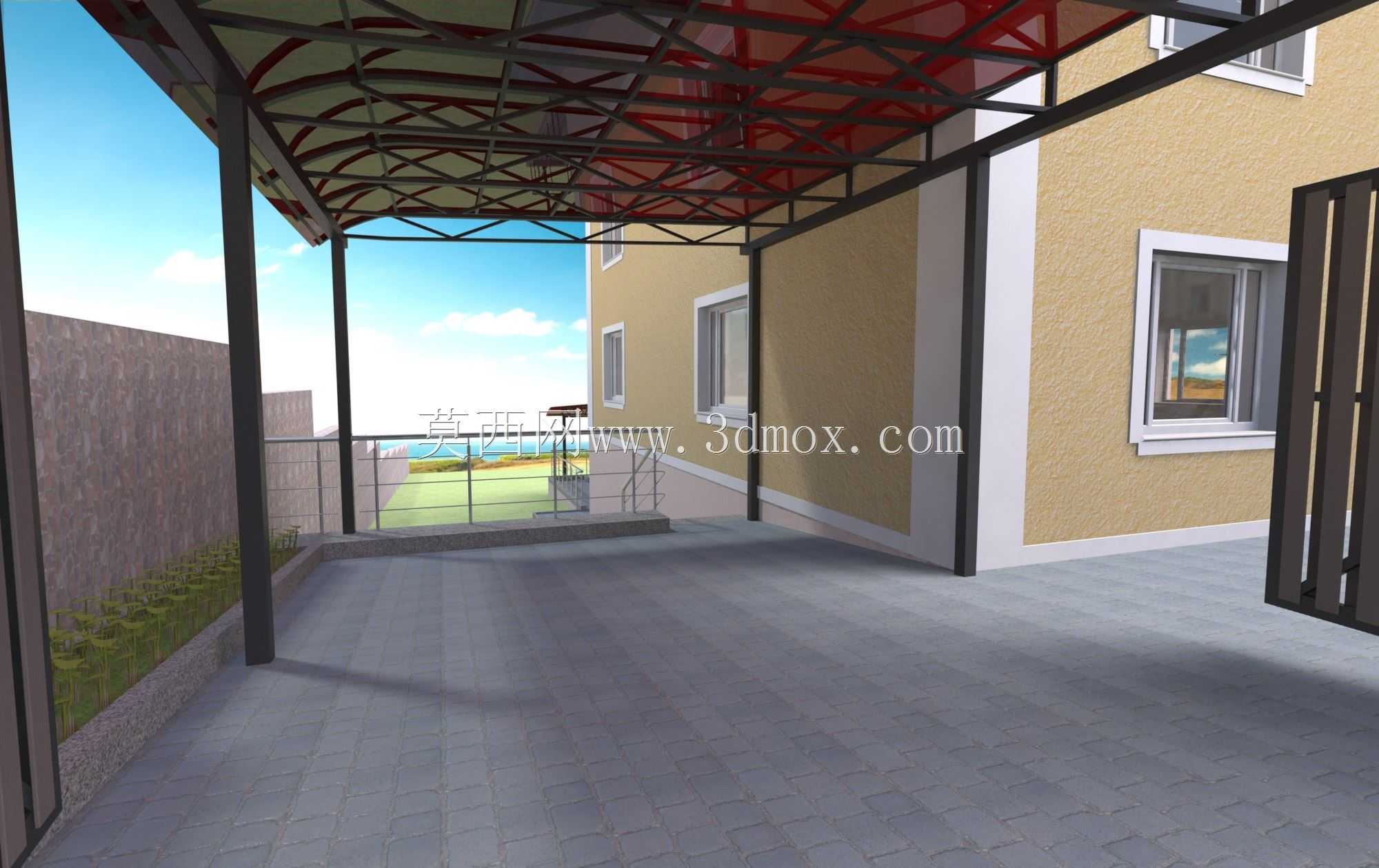

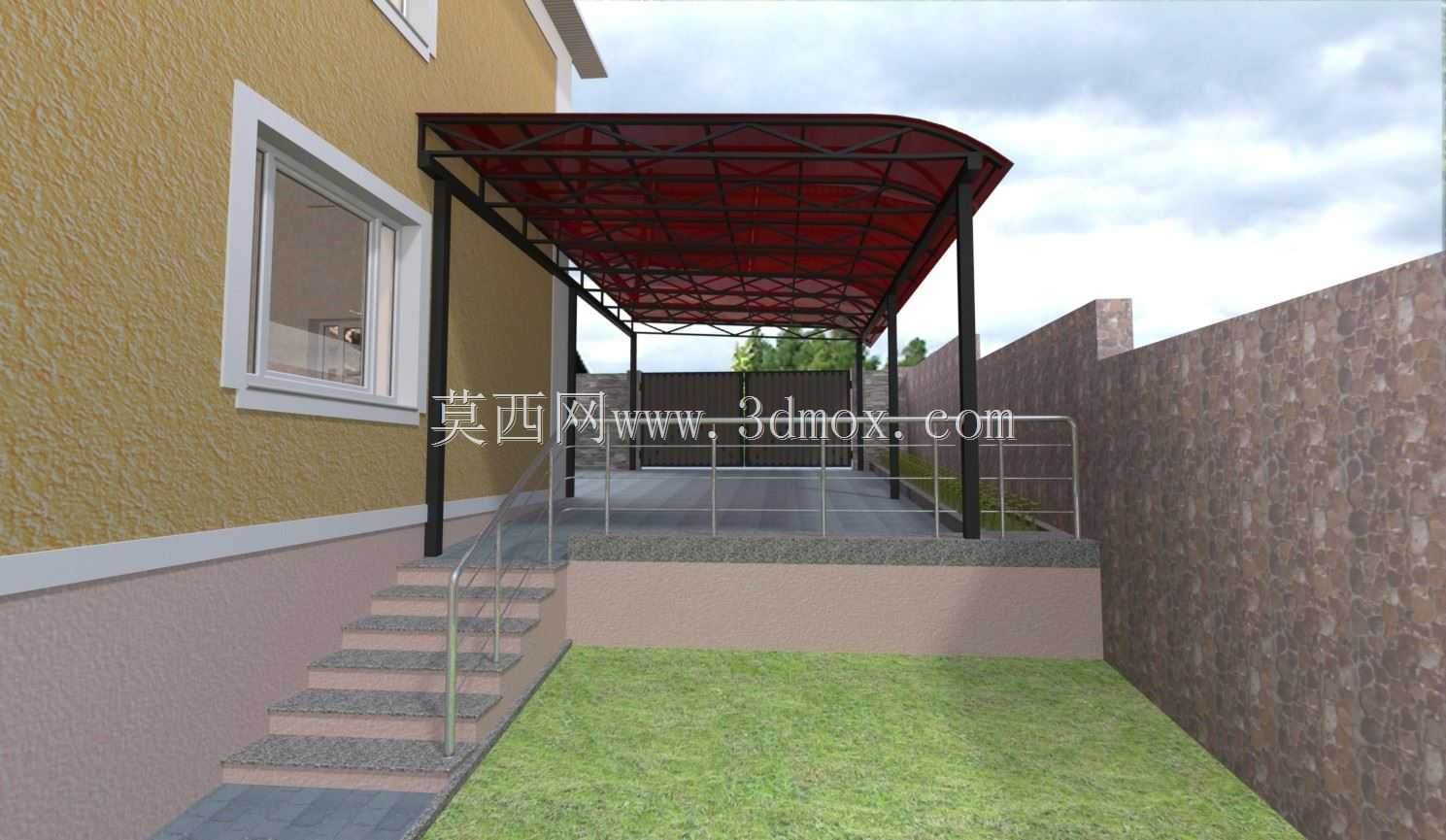

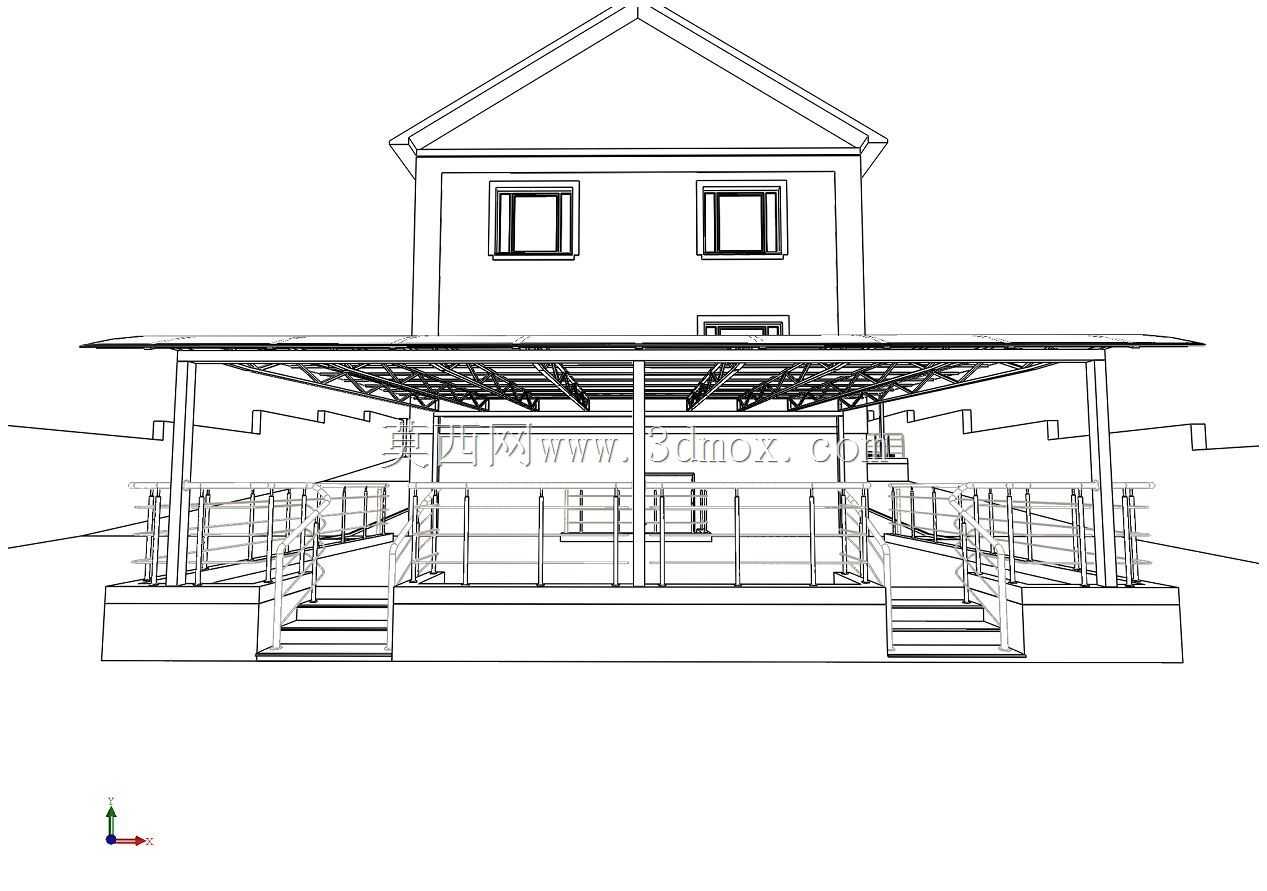

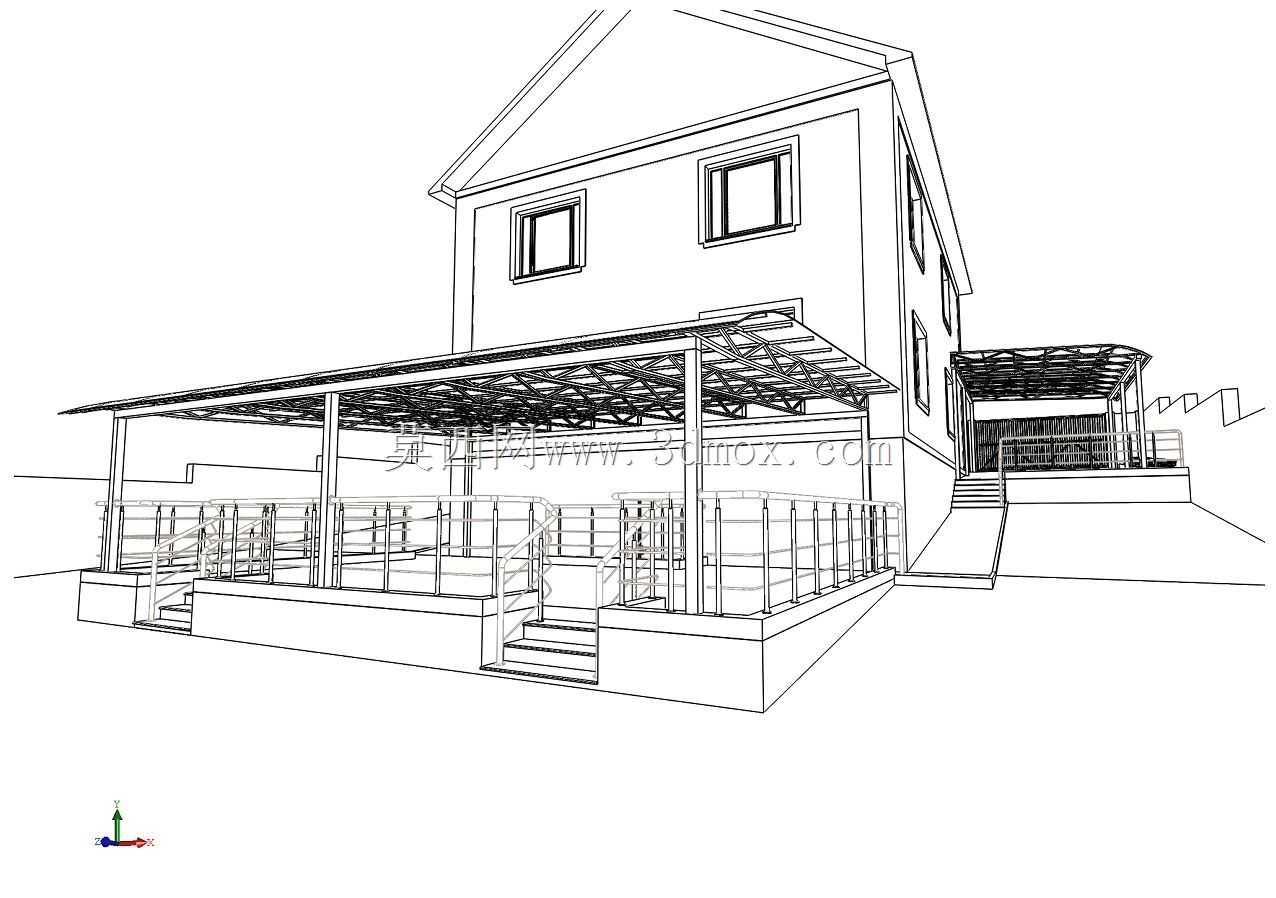

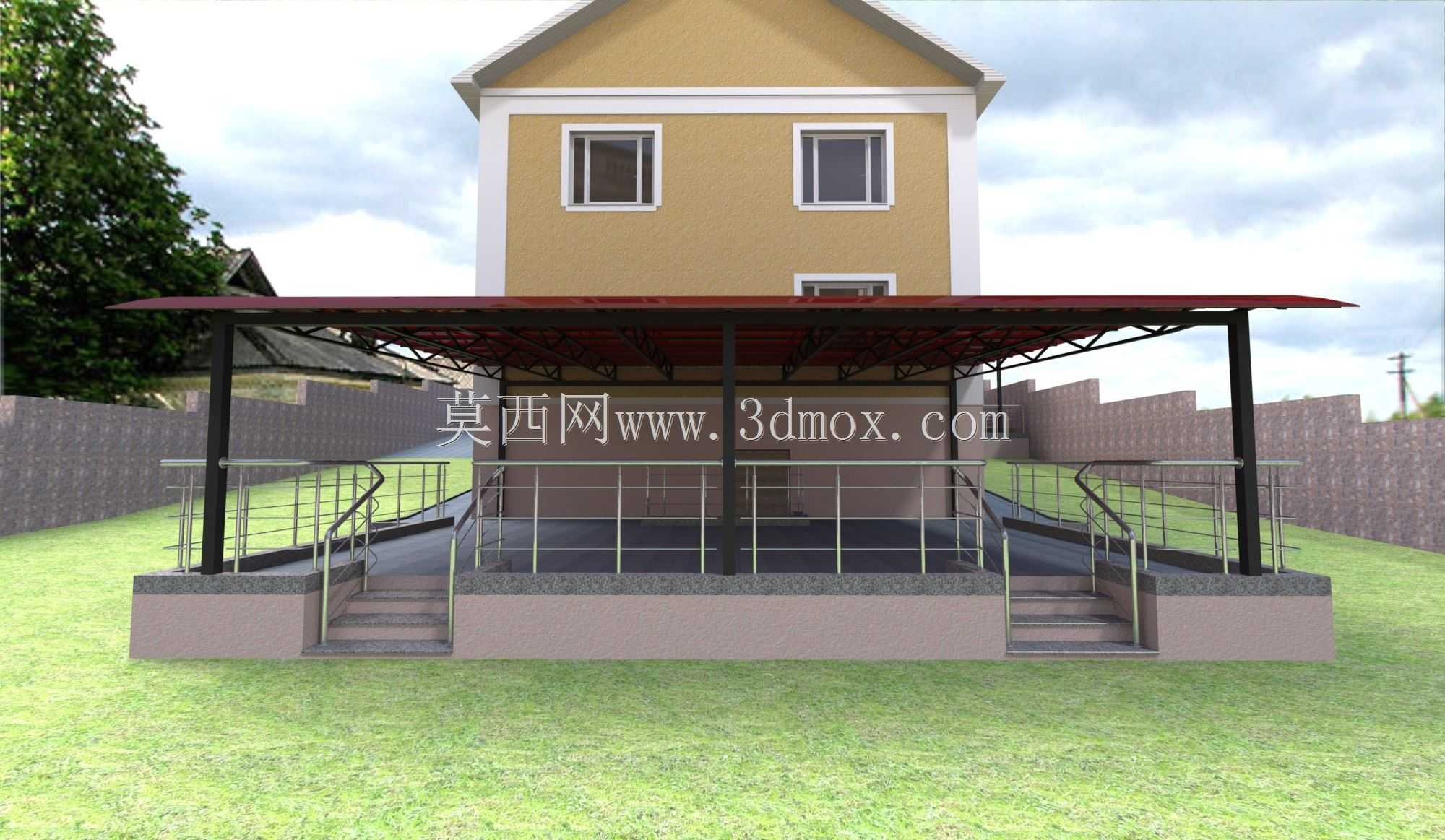

　　该构筑物为依附于住宅侧方设置的户外停车遮雨设施，核心应用场景为独栋住宅、小型院落的私人车辆停放区域，可同时满足家用乘用车停放时的遮阳、挡雨、防高空坠物需求，也可作为院落临时堆放物料、开展小型户外作业的遮蔽空间使用。从结构设计逻辑来看，整体采用悬挑结合立柱支撑的混合受力形式，靠近建筑墙体一侧的上部荷载直接传递至建筑外墙预设的承重埋件上，外侧通过等距布置的方形钢立柱承担竖向荷载与水平风荷载，立柱底部通过预埋螺栓与混凝土抬高基座刚性连接，基座高出周边草地完成面一定高度，可避免雨季地面积水倒灌浸泡柱脚，同时适配建筑入口处的台阶高差，保证棚内地面与建筑入口平台平顺衔接。顶棚采用弧形起拱的曲面造型，并非单纯的外观装饰考量，

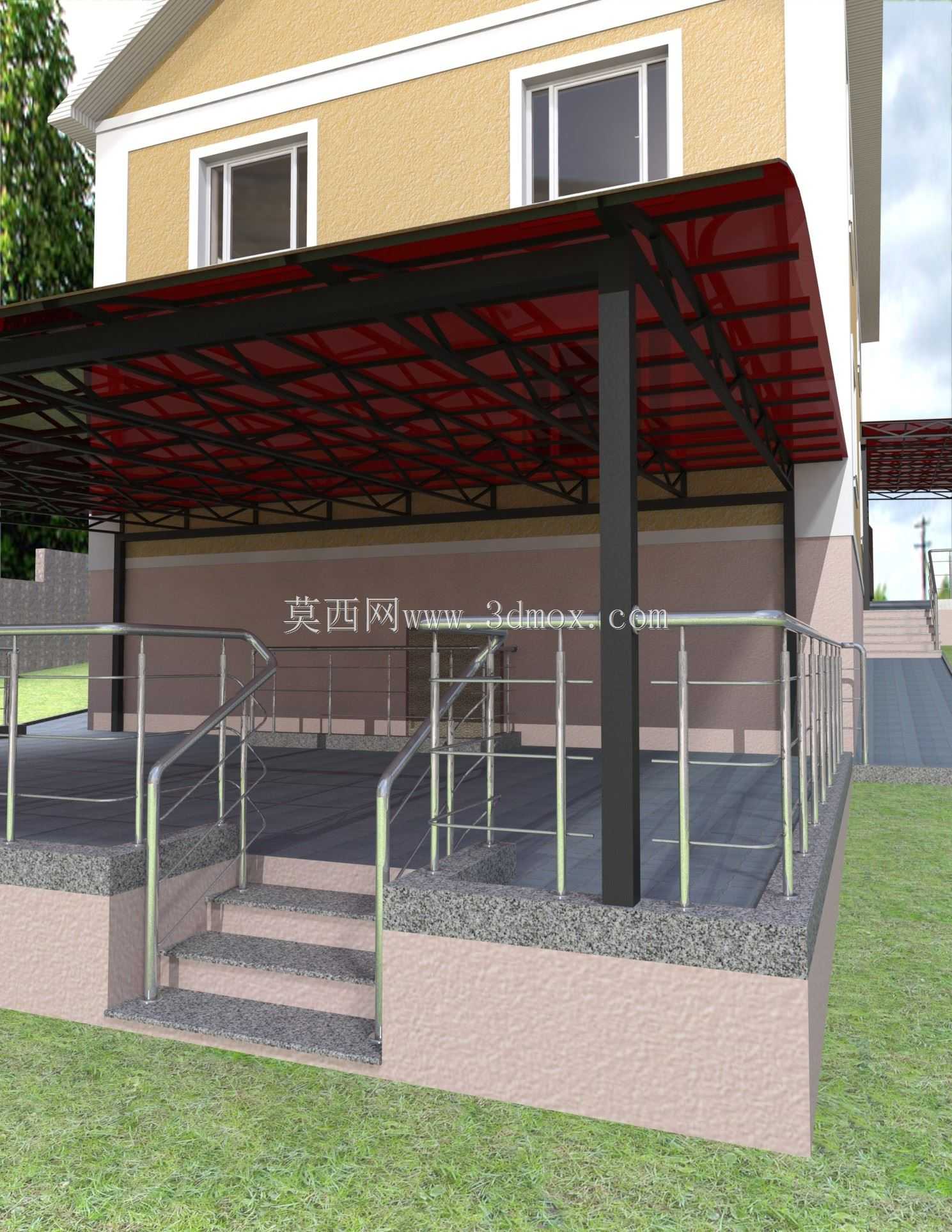

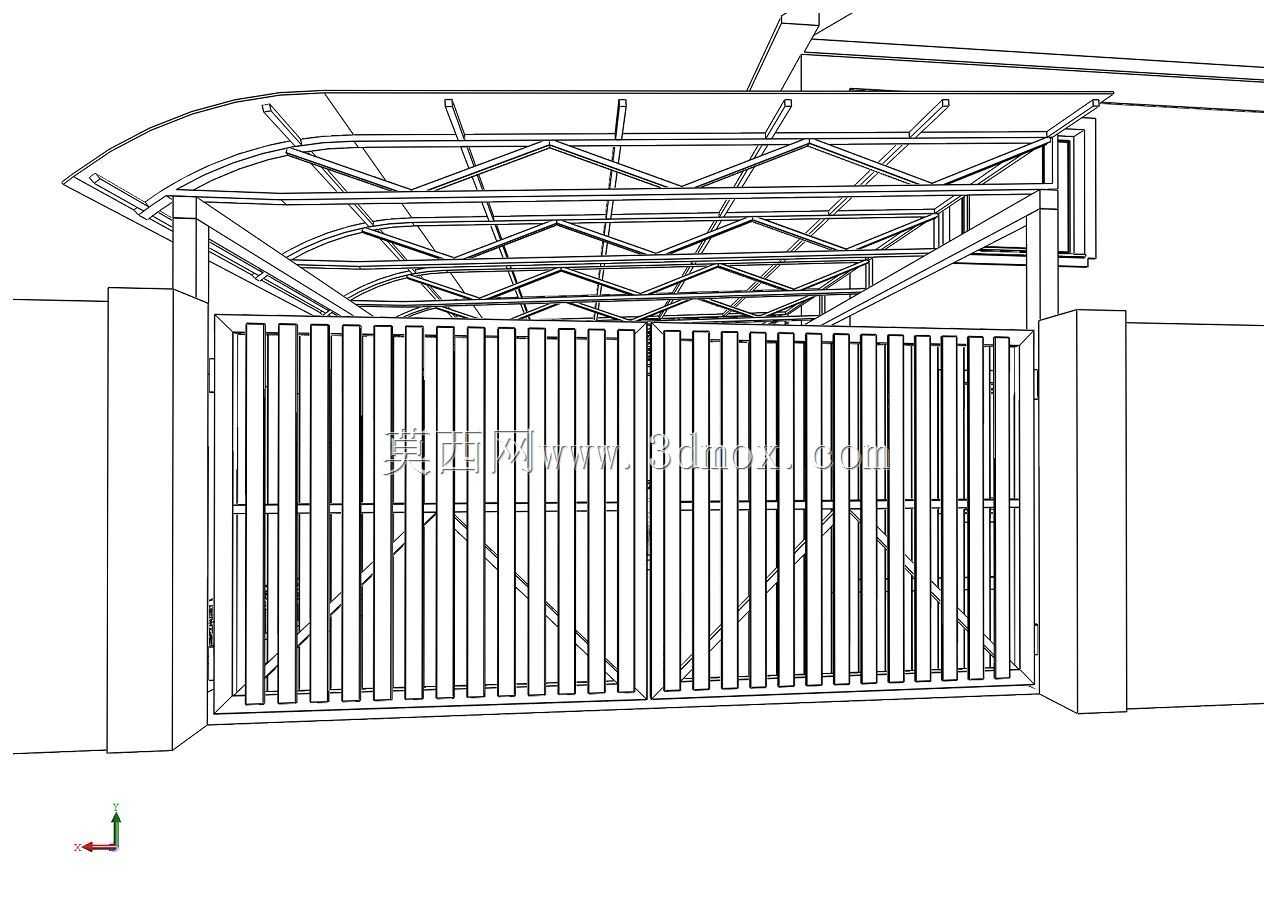

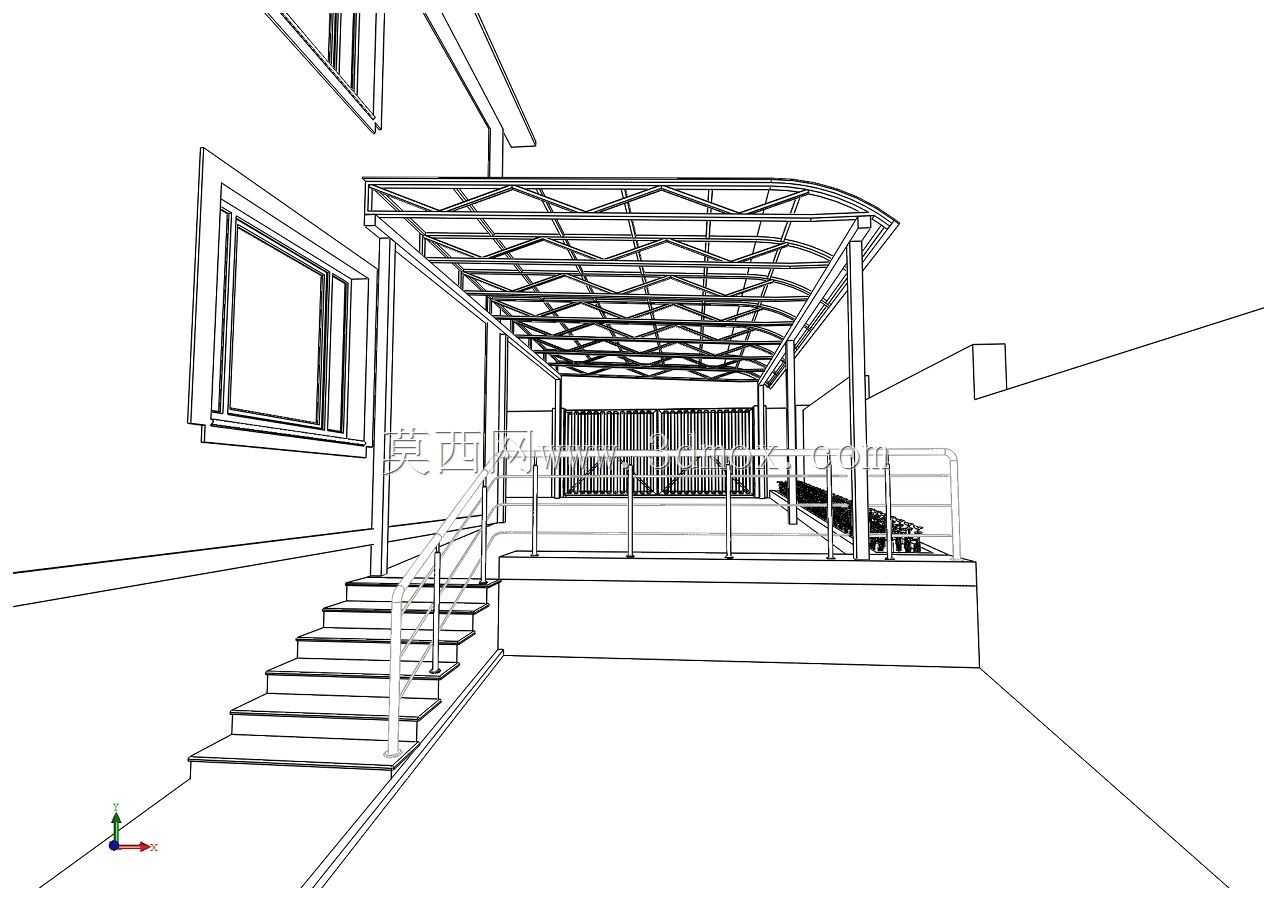

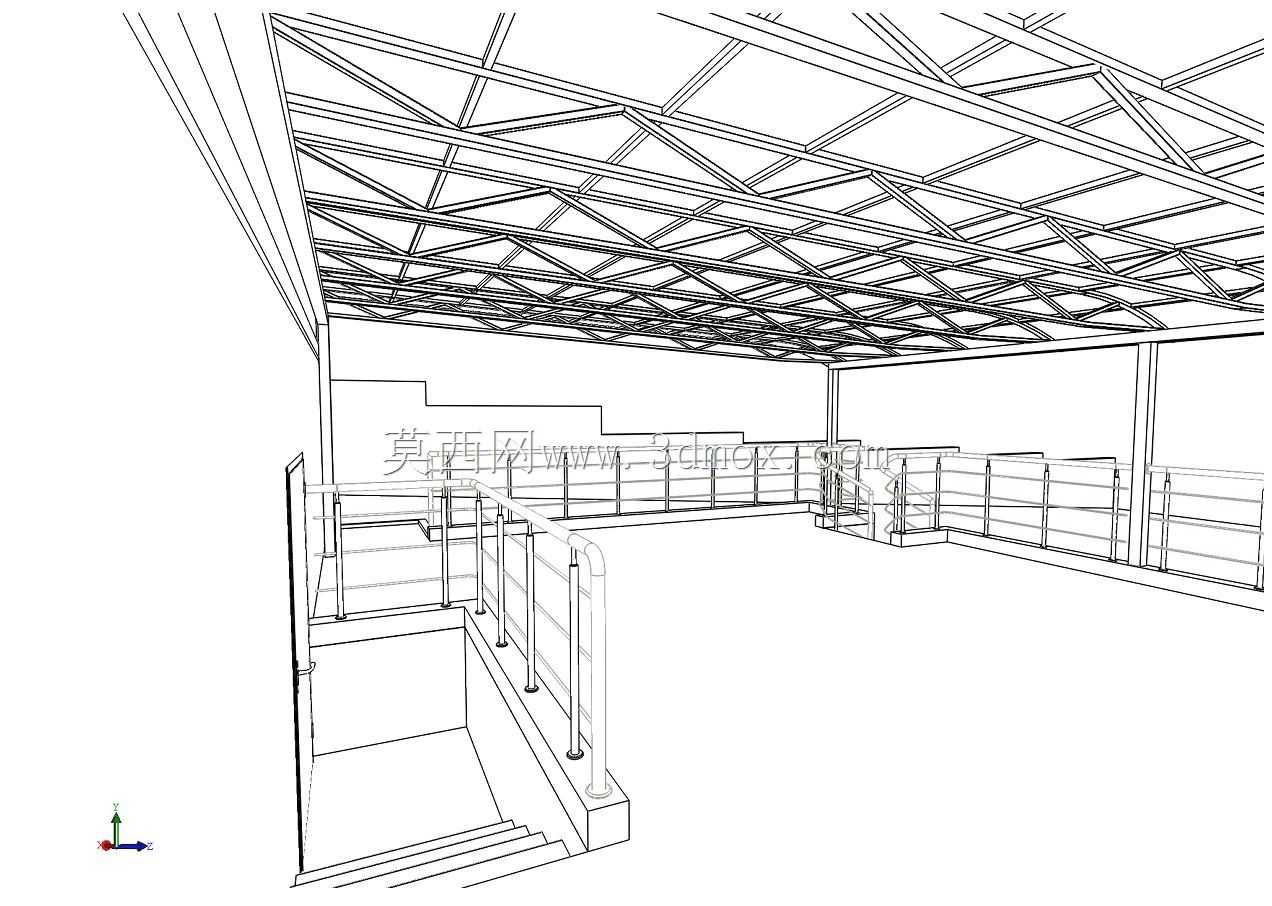

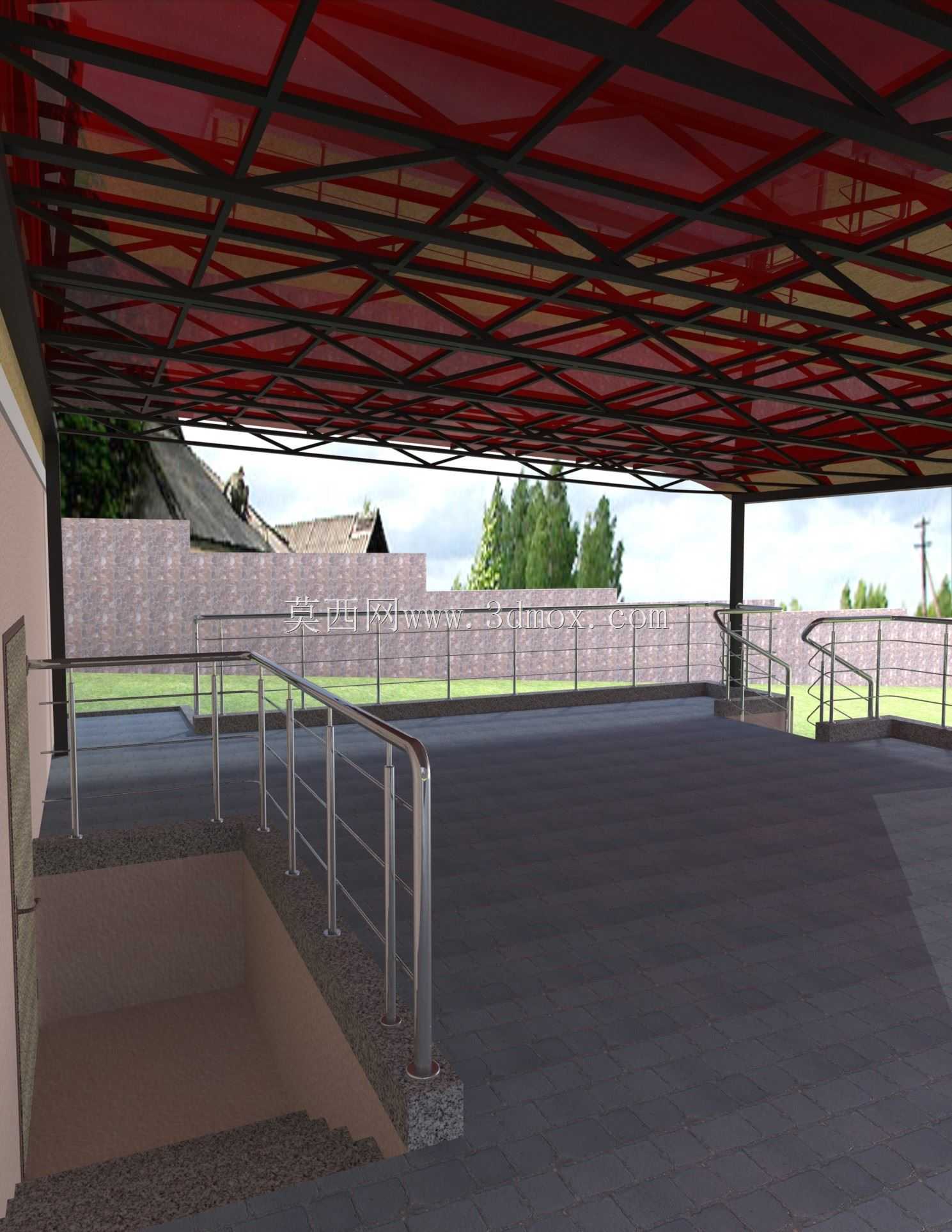

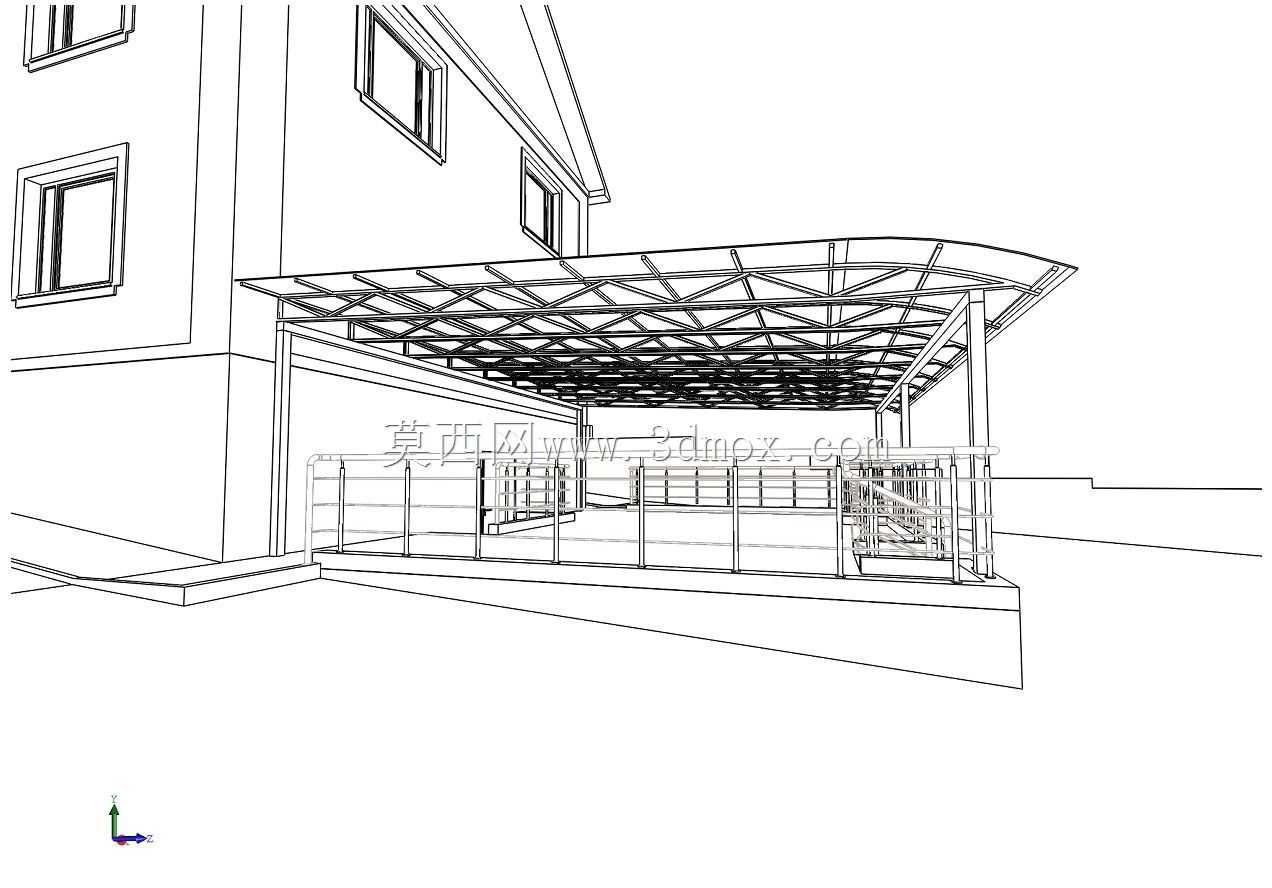

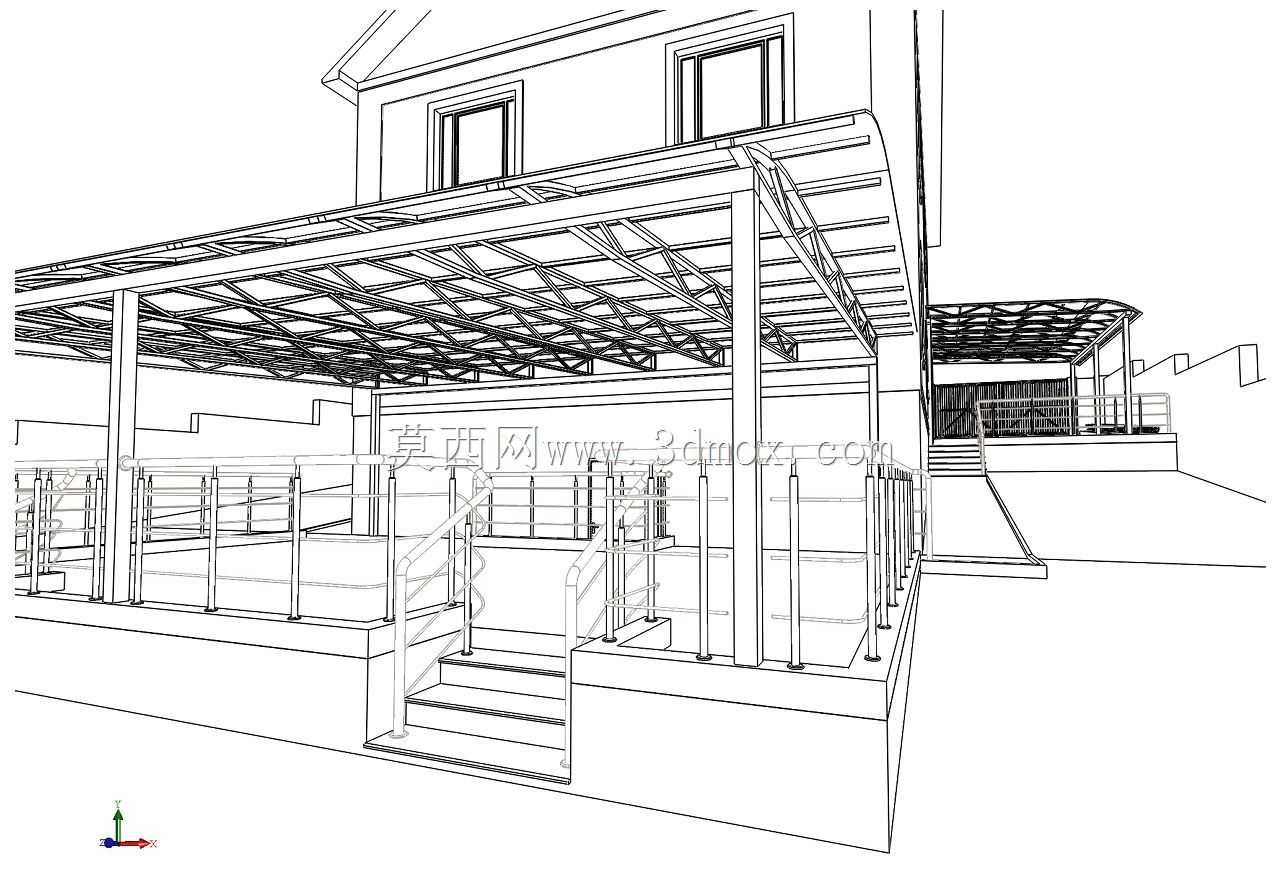

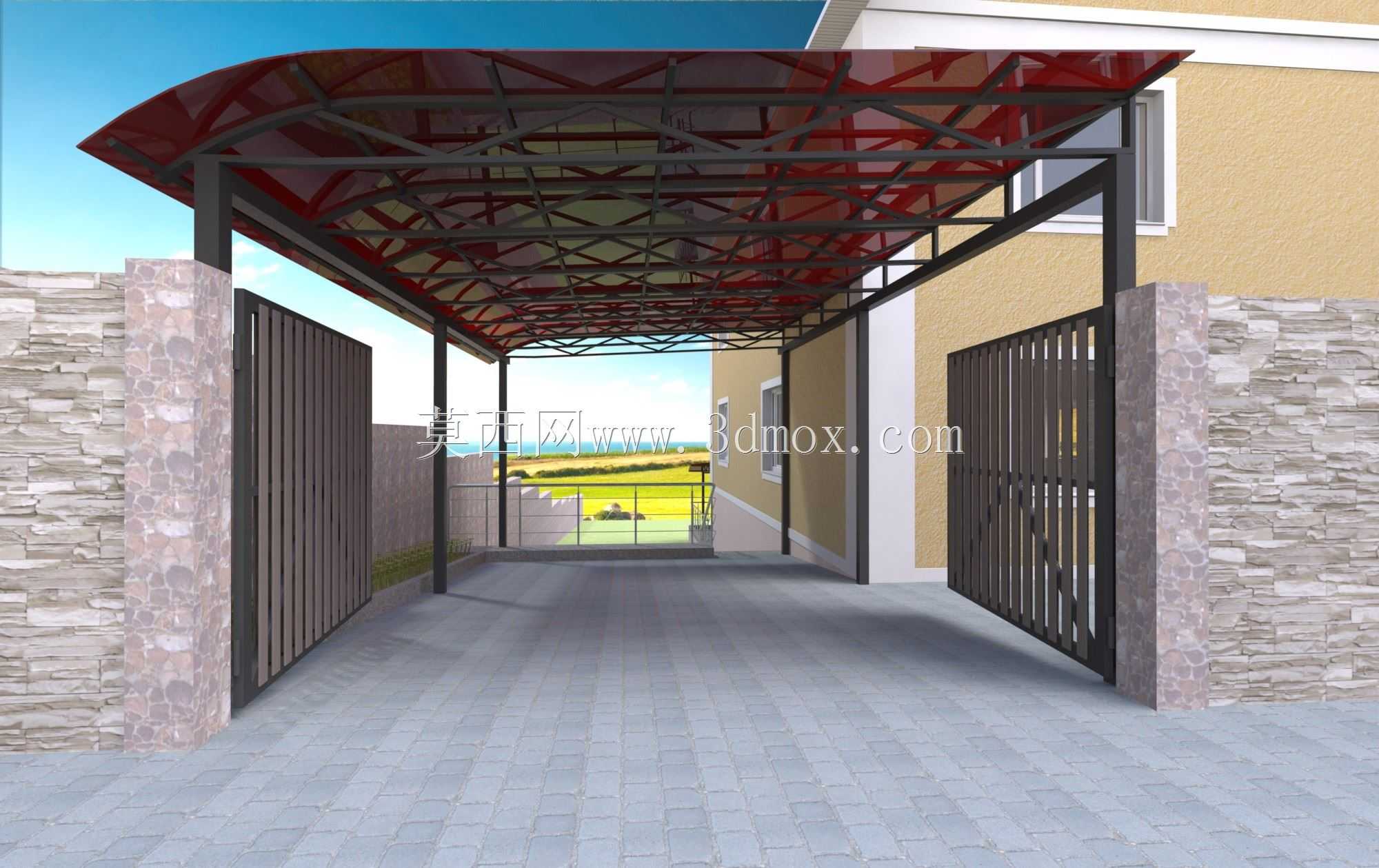

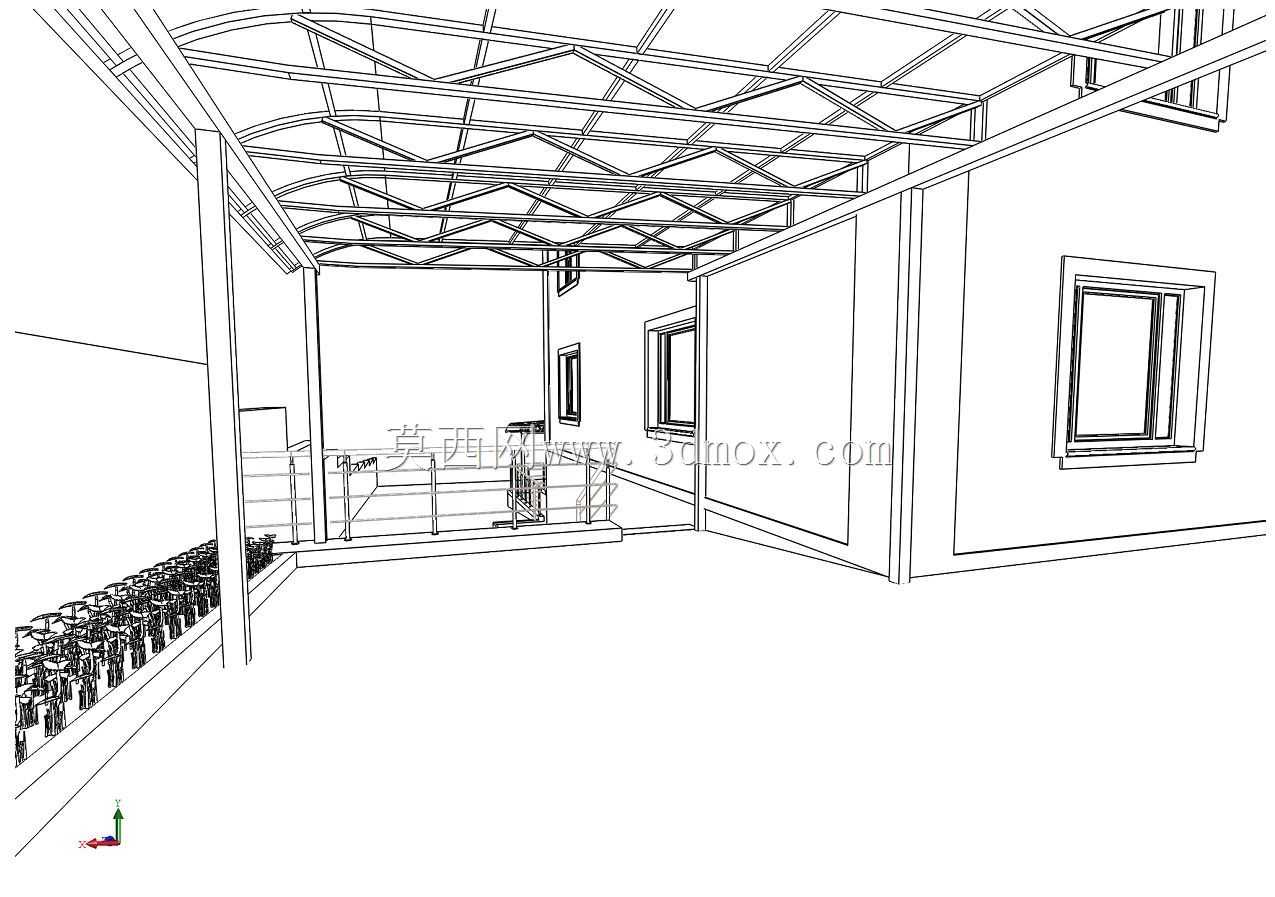

　　弧形截面可有效引导顶部雨水向棚体前后两侧排放，避免传统平顶结构易出现的积水积灰问题，同时曲面造型可降低强风环境下的棚体风阻，减少风掀破坏的风险；顶棚框架采用高频焊接的型钢桁架结构，主龙骨沿棚体跨度方向布置，次龙骨沿进深方向等距排布，所有杆件连接节点均采用满焊处理并做防锈涂装，上部覆盖半透明的耐力板面层，既可以遮挡直射阳光与降雨，又能保留部分自然采光，避免棚内区域过于昏暗。棚体临院落一侧设置了不锈钢材质的安全护栏，护栏竖向立杆与横向扶手均采用圆管型材，底部固定在混凝土基座的预埋钢板上，护栏高度符合户外临边防护的安全要求，可避免人员从基座边缘踩空跌落，同时也可对停放车辆起到限位作用，防止车辆停靠时过于靠近边缘剐蹭棚体立柱。

　　从安装边界来看，棚体整体进深适配常规家用乘用车的车身长度，横向宽度可满足两台小型车辆并排停放的需求，棚内净空高度满足普通乘用车驶入的高度要求，靠近建筑一侧的檐口高度与建筑一层窗台下沿保持安全距离，不会遮挡建筑外窗的正常采光与开启，棚体外侧边缘距离院落围栏预留足够的人行通道空间，不会影响院落内的正常通行。设计过程中充分考虑了户外长期使用的耐久性要求，所有钢构件表面均做多层防锈防腐处理，立柱底部与混凝土基座接触位置设置了止水垫片，避免长期积水造成的柱脚锈蚀，顶棚的耐力板与钢框架连接位置采用带防水胶垫的专用紧固件固定，可消除连接点的渗漏隐患。整体结构没有多余的装饰构件，所有杆件的截面选型均经过受力核算，在满足荷载要求的前提下尽可能控制材料用量，降低整体自重，减少对建筑外墙附加荷载的影响，同时构件均采用工厂预制、现场拼装的工艺，可大幅缩短现场施工周期，减少对住户日常居住的干扰。
