带露台护栏的两层独栋住宅外观结构设计

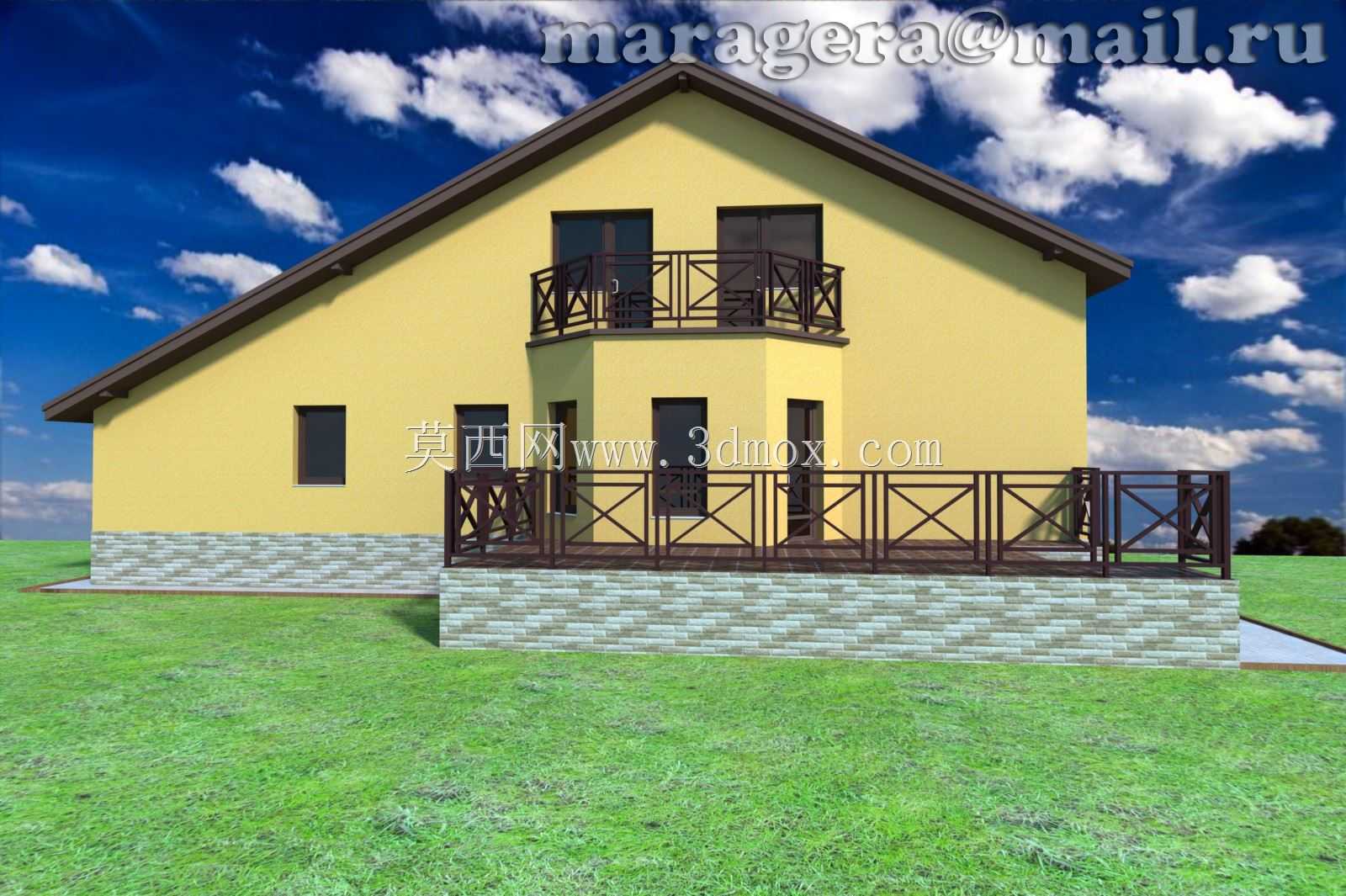

　　这套民用独栋住宅的外观三维结构，在建模阶段优先匹配了城郊自建房、小型度假民宿的实际落地场景，建模过程中完全参照民用住宅施工的常规边界条件搭建结构，没有做脱离施工实际的夸张造型处理。从结构布局来看，建筑主体为两层坡屋顶结构，底层外墙采用文化石饰面做墙基抬高处理，抬高高度控制在常规室外地坪以上0.8米到1.2米区间，这个高度既可以避免雨季室外地面积水倒灌进室内，也能减少日常除草、庭院作业时泥水溅污墙面的问题，墙基部分的饰面块材拼接缝隙、转角收边结构都做了还原，和上部浅黄色外墙涂料的衔接处做了清晰的分界处理，对应实际施工中的防水收口节点。

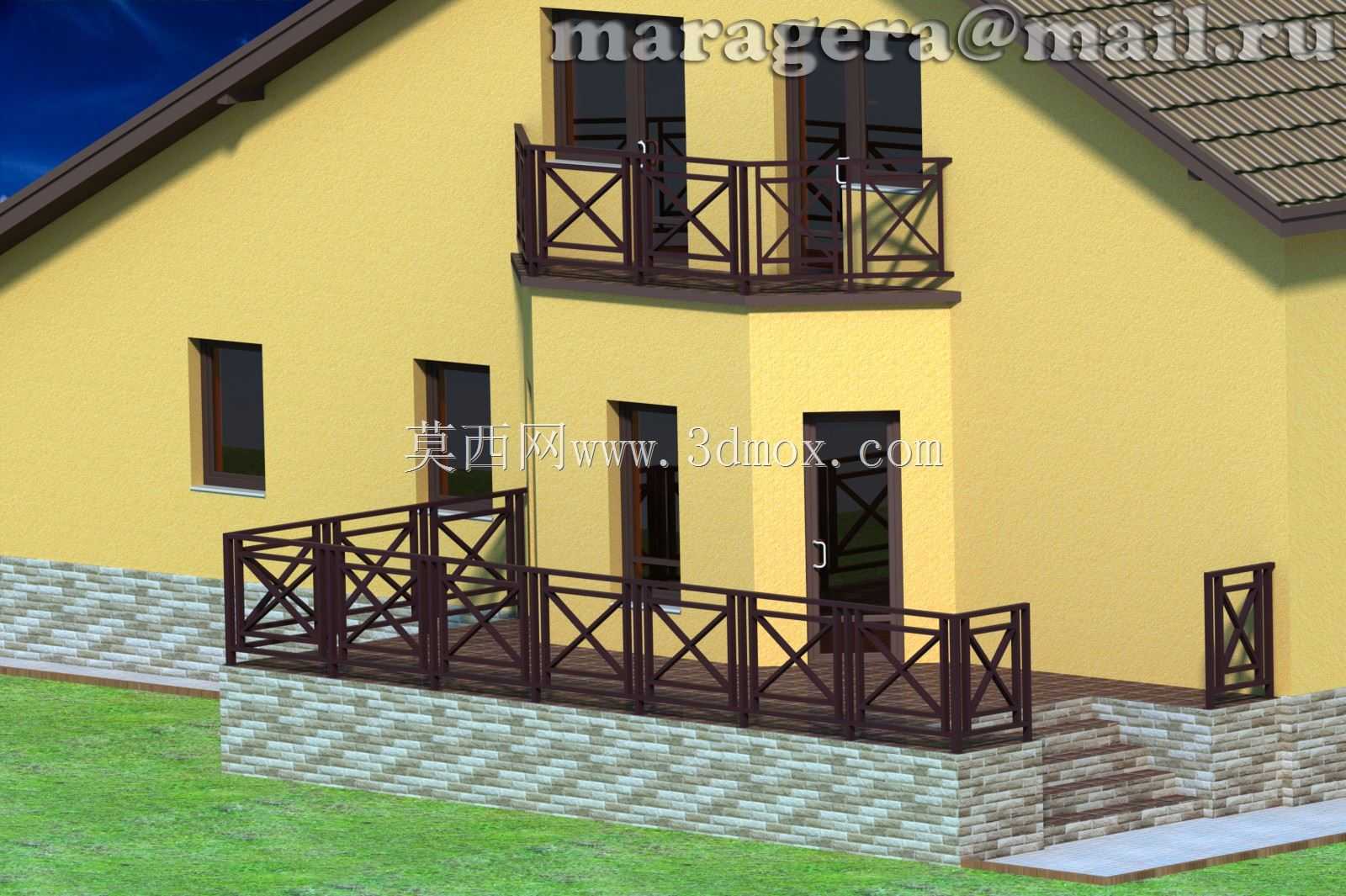

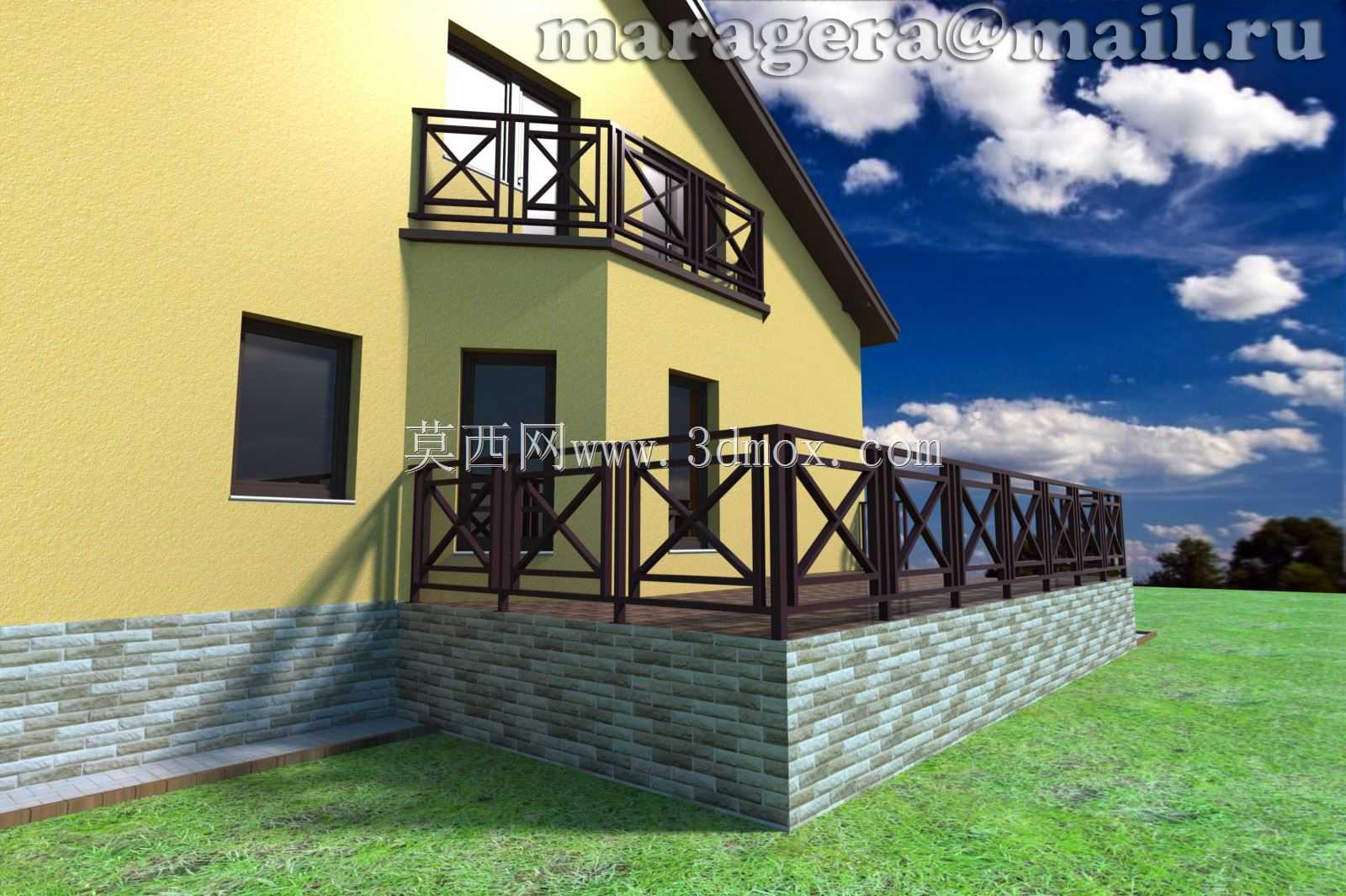

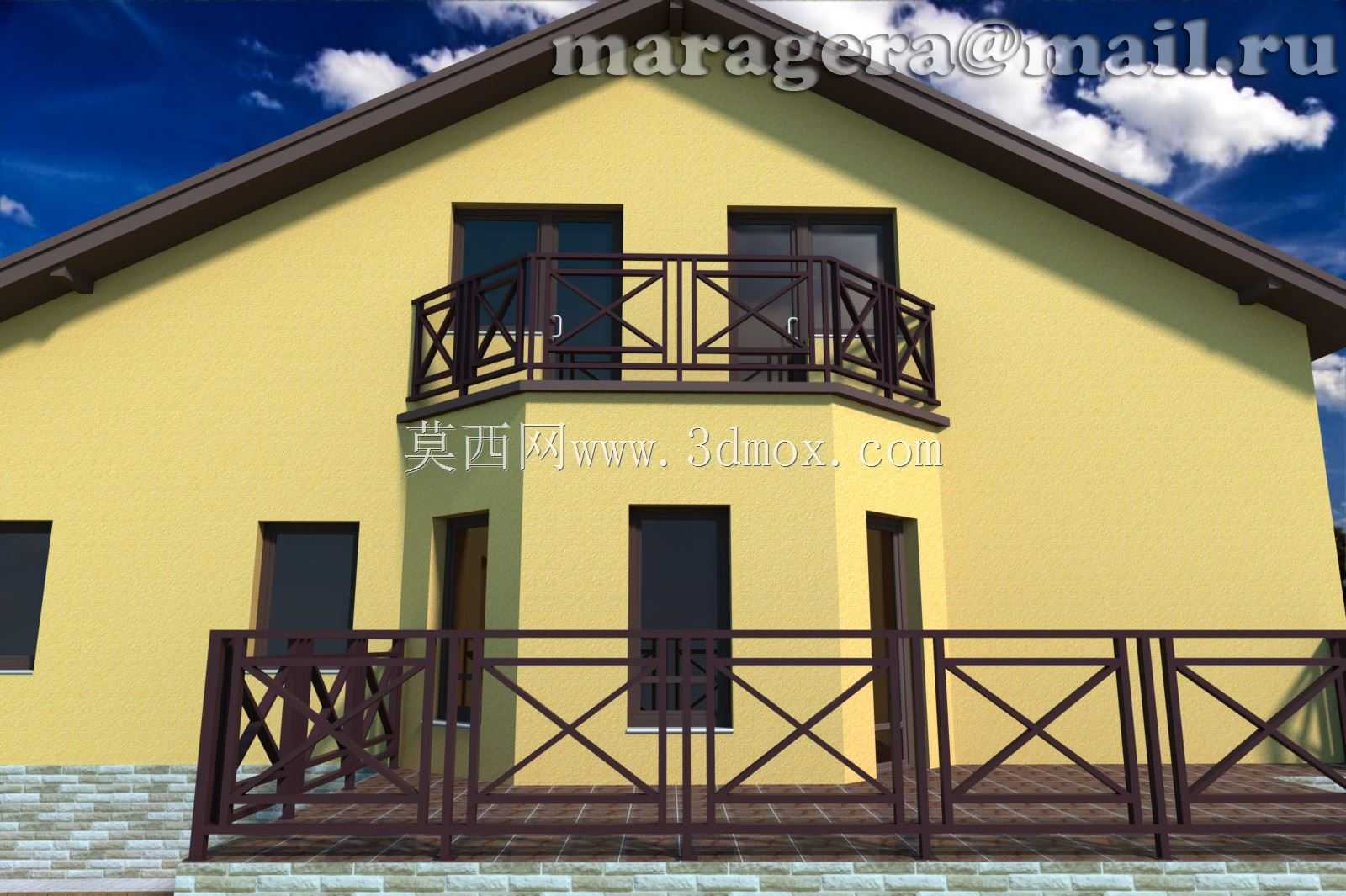

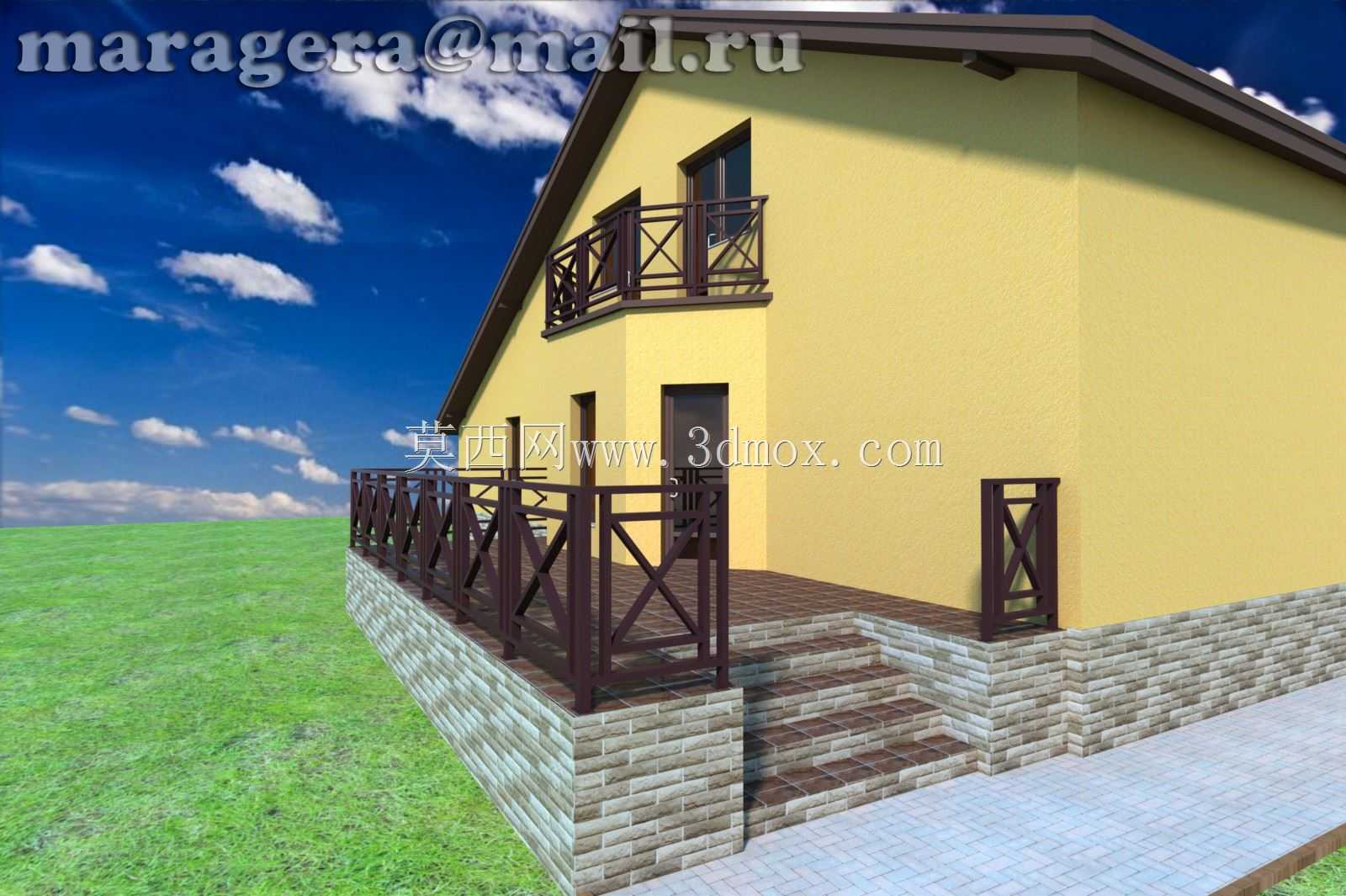

　　建筑侧方设置的通长露台是这套外观设计的核心功能区，露台从一层侧方延伸至建筑转角位置，整体外挑宽度控制在1.8米，这个尺寸既能够满足户外摆放小型休闲桌椅、满足2到3人日常户外休憩的空间需求，也不会因为外挑尺寸过大增加主体结构的荷载负担，降低结构配筋的额外成本。露台的护栏采用交叉斜撑的金属栏杆结构，栏杆高度统一设置为1.1米，完全符合民用建筑露台护栏的安全高度要求，交叉斜撑的杆件间距控制在0.11米以内，避免儿童攀爬时出现头部卡入的安全隐患，栏杆的立柱固定点位对应露台结构的悬挑梁位置，保证护栏安装时的结构强度，不会出现栏杆晃动的问题。二层位置设置的外凸小阳台和露台护栏采用同款造型设计，形成上下视觉统一的效果，阳台外挑宽度为1.2米，刚好满足单人站立观景、晾晒小型衣物的使用需求，不会占用过多二层室内的使用面积。

　　建模过程中对外墙门窗的安装边界也做了对应还原，所有外窗都采用了内嵌式安装结构，窗洞四周预留了20毫米的密封胶施工间隙，窗台位置做了向外的5度排水坡度，避免雨水顺着窗台下沿渗进室内。坡屋顶的挑檐出挑宽度控制在0.6米，这个尺寸可以在夏季遮挡正午高度角较高的直射阳光，降低二层室内的温度，同时也能引导屋面雨水直接排到室外绿化区域，减少雨水对墙面的冲刷。建筑周边的地形做了微坡处理，整体坡度向远离建筑的方向倾斜2度，保证降雨时室外积水可以自然排向庭院排水点，不会在墙根位置积水。

　　从设计思路上，这套外观结构没有采用复杂的造型线条，所有外立面的转折、构件衔接都做了直角收边处理，降低后续施工时的支模、饰面施工难度，不管是采用砖混结构还是轻钢结构施工，都可以直接参照这个三维模型的尺寸做放线定位，不需要额外做造型的二次深化。墙基文化石、墙面涂料、金属护栏、屋面瓦这几种不同材质的衔接位置都做了明确的结构分界，对应实际施工中的不同工序交接节点，施工人员可以直接通过模型查看不同工序的施工边界，减少现场沟通的误差。露台的地面比室内地面低20毫米，避免露台清洁或者降雨时的积水倒灌进室内，露台地面同样做了1.5度的向外排水坡度，坡向露台外侧的排水点位，保证露台不会出现积水残留的问题。
