38毫米包装规格LS3汽车喷油器结构

　　在乘用车动力系统的燃油供给子系统中，喷油器是决定空燃比控制精度、直接影响发动机动力输出与排放表现的核心执行部件，本次涉及的38毫米包装规格LS3喷油器，主要适配通用旗下雪佛兰系列搭载LS3动力单元的车型，覆盖日常民用代步、性能改装等多场景的燃油喷射需求。从实际装车工况来看，这类喷油器安装在进气歧管或气缸盖的对应安装位，工作时需要承受燃油系统的恒定压力，同时耐受发动机舱内的高低温交变、持续振动环境，还要在ECU的脉冲信号驱动下完成高频次的燃油雾化喷射，将加压后的燃油破碎为均匀细小的油滴，与进气气流充分混合后进入燃烧室做功，其喷射角度、雾化粒径、流量一致性直接决定了各缸工作的均匀性，避免出现单缸混合气过浓或过稀导致的怠速抖动、动力不足、

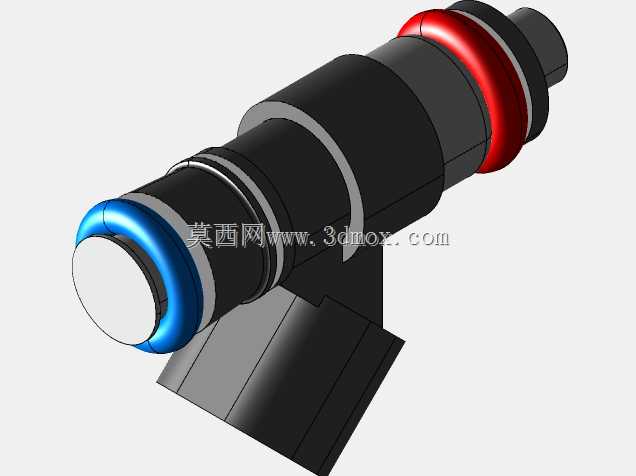

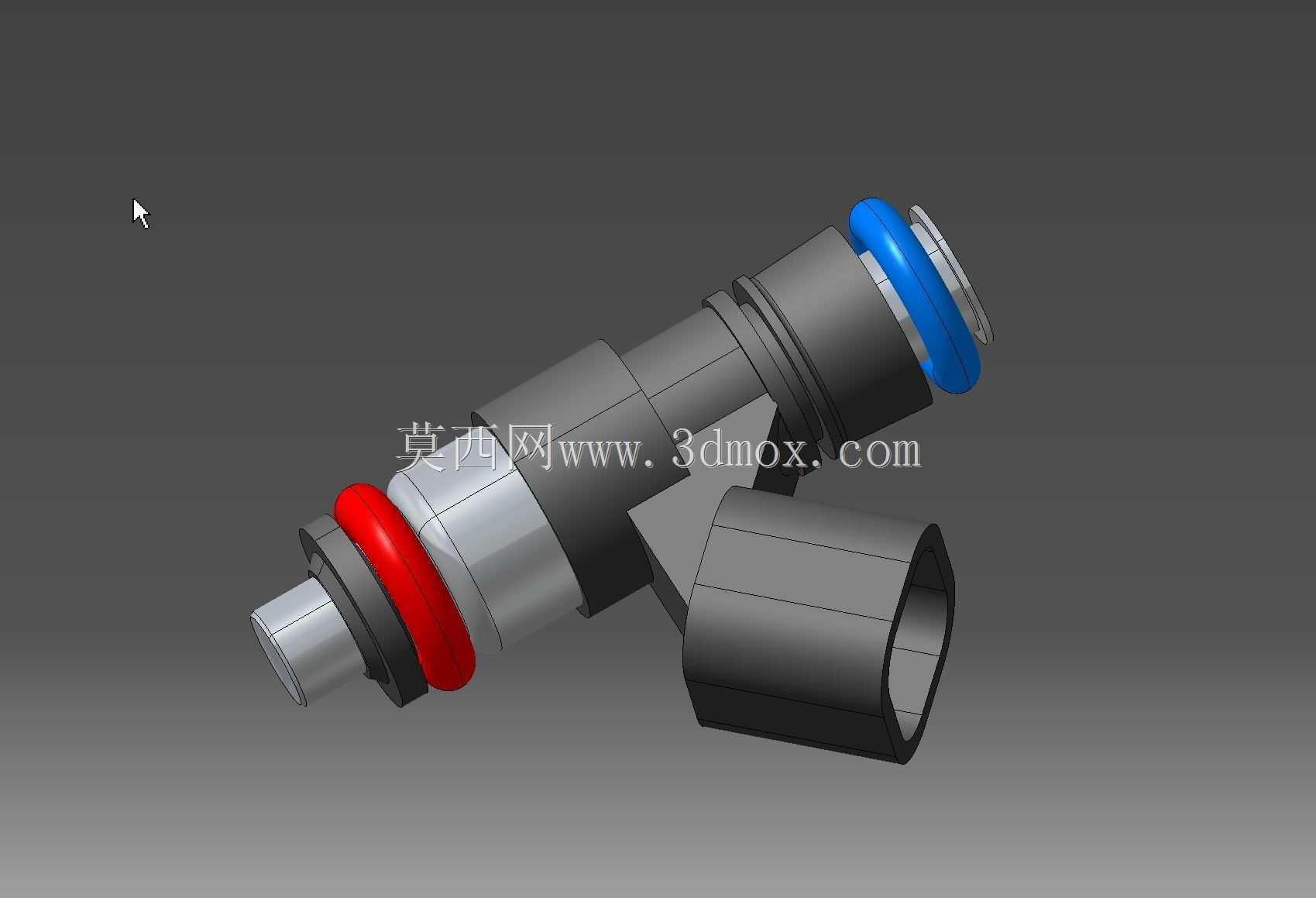

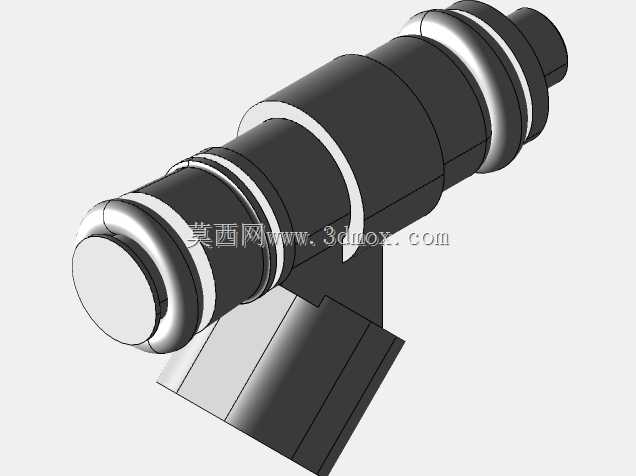

　　排放超标等问题。做这款喷油器的三维结构设计时，首先要锚定38毫米的轴向安装边界，这个尺寸是适配原有发动机安装舱位、周边线束与燃油管路布局的核心约束，建模过程中需要先确定进油端、喷油端、电气接插件三个核心接口的相对位置：进油端的密封结构采用O型圈径向密封设计，图中可见的蓝色、红色密封环分别对应燃油侧与安装腔侧的密封，建模时要严格控制密封槽的直径公差、槽宽尺寸与表面粗糙度要求，保证装配后既能耐受燃油长期浸泡不出现溶胀变形，又能在发动机持续振动下不出现燃油渗漏；电气接插件采用侧置式布局，与喷油器主体呈固定夹角，这个角度是根据实车安装时线束的走向、接插件的插拔操作空间确定的，建模时要保证接插件的插针位置、卡扣结构与原厂接插件完全匹配，

　　避免装车时出现接插件无法锁止、线束干涉弯折的问题。主体结构的分层设计也完全围绕功能实现展开，从进油端到喷油端依次布置燃油过滤腔、电磁驱动腔、针阀偶件腔、雾化喷孔结构，电磁驱动部分的线圈、衔铁结构在建模时要预留足够的磁路空间，保证针阀的响应速度满足高转速工况下的多次喷射需求；针阀与阀座的配合面要做同轴度约束，避免长期工作后出现针阀卡滞、密封失效导致的滴油问题；喷孔的数量、孔径与喷射角度是匹配LS3发动机进气道气流特性设计的，建模时要保证各喷孔的角度偏差控制在极小范围内，确保燃油喷射后能精准覆盖进气门背面的最佳区域，提升混合气形成效率。从安装适配性来看，38毫米的轴向总长度是这款喷油器的核心识别尺寸，

　　建模时要严格控制两端安装定位面的间距，同时保证主体外径与安装孔的配合间隙在合理范围，既不能间隙过大导致工作时振动异响，也不能间隙过小造成装配困难、密封环被切损；侧置接插件的外轮廓尺寸也要和周边零部件做干涉检查，确保发动机在整车上装配后，喷油器不会和进气歧管、燃油导轨、周边线束支架产生运动干涉，即使在发动机悬置产生最大位移量的工况下，也能保留足够的安全间隙。对于结构设计从业者来说，这类汽车核心零部件的三维建模，不能只做外观曲面的复刻，每一处结构尺寸、倒角、密封槽、卡扣的设计都要对应实际的功能需求与装配约束，要结合实际装车后的工况载荷、密封要求、维护便利性综合考量，比如密封环的安装倒角要做足够的导向角度，避免装配时切坏密封件；接插件的卡扣位置要预留手指操作的空间，方便售后维护时的插拔操作；主体表面的加强筋结构既要满足结构强度要求，又不能过多增加零件重量，影响喷油器的动态响应速度。在做发动机零部件选型匹配时，这类固定包装尺寸的喷油器可以直接替换同规格的失效部件，不需要改动原有燃油导轨与安装孔位，三维模型的存在也能让设计人员提前做装配干涉检查、管路布局验证，减少实车试装时的问题排查成本，尤其是在做发动机性能升级改装时，精准的三维模型可以帮助改装人员快速判断喷油器的安装空间是否足够，接插件走向是否合理，避免装车后才发现干涉问题反复拆装。
