冷连轧机机架工业设备三维设计

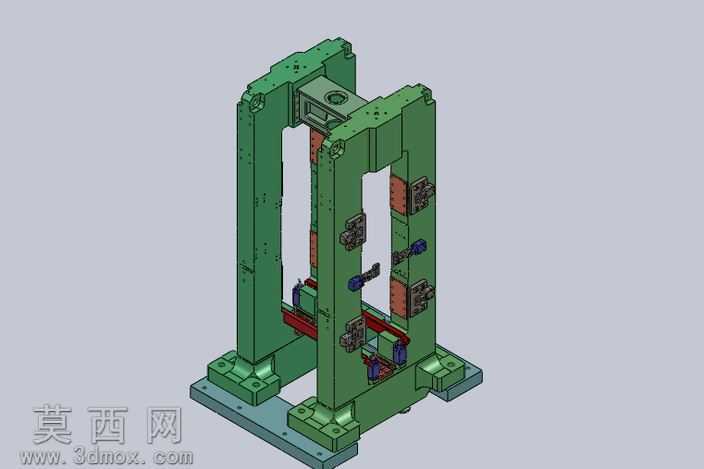

本作品为冷连轧机机架的三维设计成果，采用SolidWorks软件完成全参数化建模，建模过程严格遵循冶金重型机械的设计规范，对机架的各组成结构进行了1:1等比例还原。整体机架采用对称式双牌坊闭式结构设计，建模阶段首先完成底部安装底座的特征绘制，通过拉伸、凸台、阵列等基础特征构建底座的安装平面与地脚螺栓孔位，保证底座的安装基准精度；随后对两侧立式牌坊进行分步建模，牌坊主体采用厚板焊接结构的等效实体建模，对牌坊上的轧辊轴承座安装滑槽、锁紧装置安装位、液压缸装配孔等关键功能结构进行了精准的特征刻画，所有孔位、槽位的尺寸参数均参考实际冷连轧机的设计公差要求设定，确保各部件的装配间隙符合工程实际。模型对机架上的附属结构也进行了完整还原，包括侧部的锁紧调节组件、中部的轧线导向结构、牌坊之间的连接横梁等部件，各部件之间采用软件自带的配合约束完成装配，还原了实际设备的装配关系，可直观展示机架的整体装配逻辑。材质渲染阶段，为牌坊主体赋予了重型机械常用的铸钢材质，调整材质的粗糙度与金属反光参数，还原铸钢件经喷砂处理后的哑光金属质感；为调节螺栓、锁紧块等零部件赋予调质合金钢材质，突出其加工面的金属光泽；为底座安装面赋予机加工后的金属纹理，同时对密封件、液压管路附件等赋予对应的橡胶、工程塑料材质，通过不同材质的区分清晰展现各部件的功能属性。设计思路上，该机架模型重点突出闭式机架的高刚性结构特点，双牌坊对称布局能够承受冷轧过程中的巨大轧制力，底部宽底座设计保障了设备运行的稳定性，侧部的多点锁紧结构可实现轧辊轴承座的快速锁紧与间隙调节，整体结构完全匹配冷连轧机组的连续轧制工况需求，模型可用于冶金设备的结构教学、装配演示以及后续的有限元分析前置建模参考，所有特征均保留可编辑参数，方便后续根据不同轧制规格需求对机架尺寸进行参数化调整。
